Conseils
Tout savoir sur les pinces a sertir
Qu’est-ce qu’une pince à sertir ou une pince de pressage ?
Une pince de pressage sert à réaliser des connexions serties et représente une alternative à la soudure ou au brasage. Les pinces de sertissage sont employées dans ce que l’on appelle procédés d’assemblage, durant lesquels deux composants différents sont reliés entre eux par le formage. Les connexions opérées à l’aide d’une pince à sertir sont difficiles à défaire et fréquemment utilisées dans le domaine de l’électrotechnique. Ici, les pinces à sertir peuvent remplacer le soudage ou le brasage. De nombreuses pinces des deux catégories sont produites par les fabricants pour répondre à des tâches bien définies.
Quels sont les différents types de pinces à sertir/outils de sertissage ?
Pinces à sertir

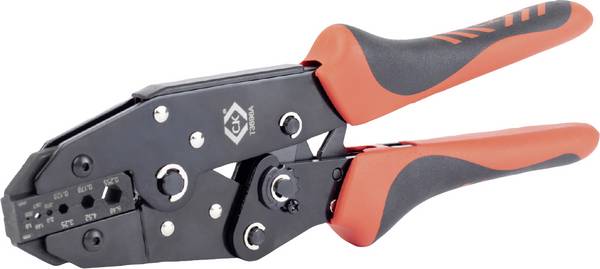

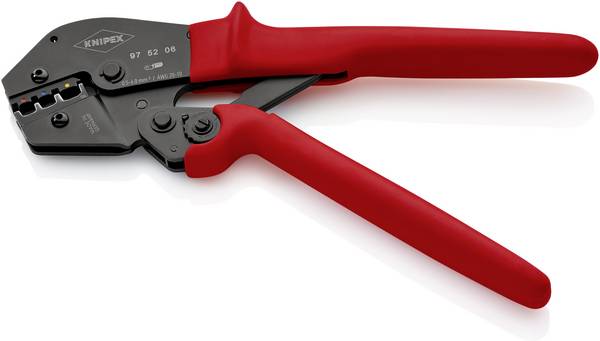

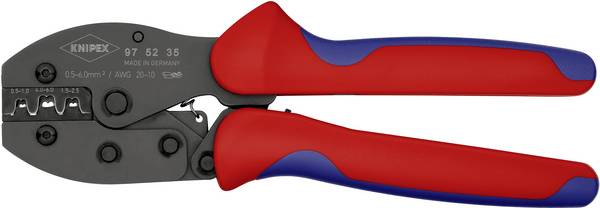

Il existe de nombreux types de pinces à sertir vouées à diverses utilisations. On trouve, par exemple, les pinces à sertir pour embouts, pour cosses Faston, pour languettes, pour divers connecteurs isolés, pour les cosses de câbles et connecteurs non isolés, pour la fibre optique, pour les connecteurs coaxiaux et bien d’autres. En général, toutes les pinces de ce type raccordent de manière durable et homogène un conducteur à un élément de liaison qu’il est difficile, voire impossible de défaire. L’énorme variété de câbles et de conducteurs ne permet pratiquement pas à un appareil seul de fonctionner de manière universelle.
Sertisseuses électriques
Avec les appareils à sertir à fonctionnement électrique, de nombreux contacts différents peuvent être sertis en régime permanent. Contrairement aux pinces polyvalentes, faciles à transporter, on trouve très souvent des sertisseuses électriques dans les ateliers. Le processus de pressage se déclenche en général via une pédale, de sorte que le contact comme le conducteur puissent être insérés dans la machine à l’aide des deux mains. L’ouverture peut être adaptée à l’appareil sur plusieurs paliers et modifiée pour une autre matrice en un tour de main.
Automates à sertir et à dénuder
Ces outils peuvent être utilisés aussi bien pour dénuder que pour sertir. Avec un poids partiel de plus de 30 kg, leur utilisation n’est indiquée que lorsqu’elle est stationnaire. Dans les ateliers, les automates à sertir et à dénuder permettent de gagner du temps en travaillant des embouts ainsi que des contacts à douille et à broche tournés et libres. Les machines peuvent facilement être réglées sur la section transversale adéquate et procèdent au dénudage et au sertissage en une seule étape.
Jeu de pinces à sertir

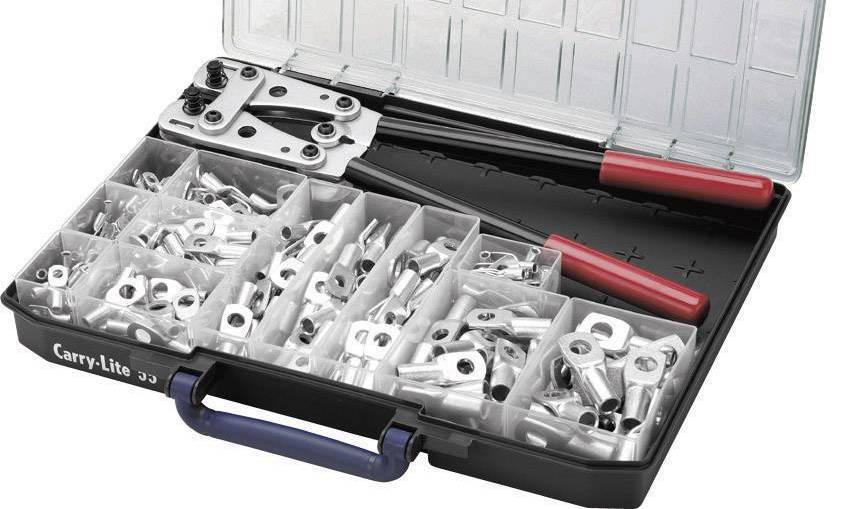

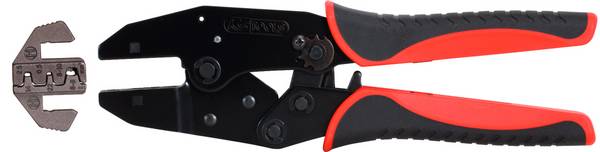

De nombreux fabricants proposent un large choix de cosses de câbles fournies dans des mallettes pratiques. Les autres fournisseurs offrent des mallettes comportant une pince et diverses variantes d’embouts fermés et ouverts, isolés et non isolés. Certains jeux sont livrés avec une pince à sertir et plusieurs inserts à sertir interchangeables, élargissant sensiblement les possibilités d’utilisation de la pince.
Pinces de pressage

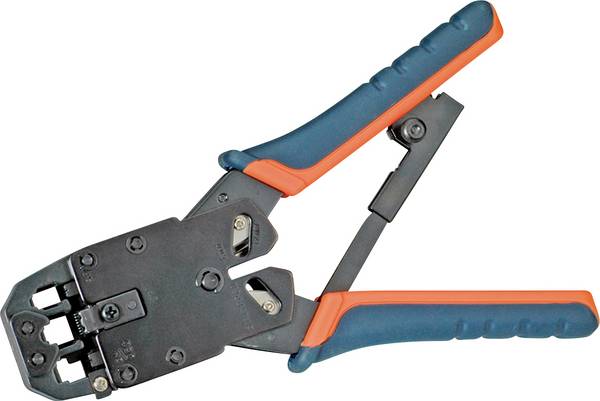

Les pinces de pressage répondent à de nombreuses utilisations, notamment pour le travail des cosses tubulaires, raccords de tuyaux, cosses de câbles à sertir et cosses de câbles à broche. Équipées de dispositifs comme des coupe-fils ou d’un mécanisme pour dénuder, le champ d’application de beaucoup de pinces s’en trouve alors élargi. Dans le domaine de l’informatique - électronique, les pinces de pressage constituent une aide pratique pour la technique de déplacement d’isolant lors du raccord de connecteurs et autres fiches de raccordement dans une zone de canaux plats. Une liaison sûre, durable et homogène est particulièrement essentielle à la transmission des données, afin d’éviter les pannes et dysfonctionnements.
Les jeux de pinces de pressage
Certains sets se composent d’un jeu complet de différents profils de pressage qui ne peuvent être utilisés qu’avec une pince de pressage. Le changement du profil de pressage permet de travailler de nombreux câblages de diverses tailles à base de cuivre ou de fibres de verre. Quant aux autres sets, ils sont dotés d’une pince de pressage et de divers embouts et cosses de câbles tubulaires. Accompagnée de tournevis et de détecteurs de tension, la mallette est souvent pourvue pour offrir un équipement complet qui deviendra rapidement indispensable !
Les kits d’outils de compression
Les kits d’outils de compression permettent le montage de connecteurs en F ainsi que de connecteurs à pression sur un câble coaxial, pour les installations satellites ou de télévision câblée. Le câble coaxial est taillé à la longueur voulue puis l’isolant est retiré à son extrémité. Le maillage métallique intérieur et le conducteur interne sont détachés et le connecteur à pression est alors posé sur le câble. Cette liaison relâchée peut maintenant être comprimée à l’aide d’une pince à sertir par une pression manuelle, pour un raccord durable et sûr.
À quoi faut-il prêter attention lors de l’achat d’une pince à sertir/pince de pressage ?
En plus de choisir une pince à sertir ou une pince de pressage en fonction de l’utilisation, il est également important de veiller à acheter des accessoires appropriés. Si vous n’en possédez pas encore, vous pouvez vous tourner vers les sets pratiques proposés par un grand nombre de fabricants. En plus des pinces, vous trouverez souvent divers cosses de câbles, embouts et connecteurs de câbles qui s’adapteront parfaitement les uns aux autres. Les divers fabricants proposent certes, des modèles identiques d’un point de vue technique, mais dont la maniabilité peut être très différente. Pour pouvoir se servir d’un outil de précision ou d’une pince à sertir en bon état et pendant longtemps, la prise en main du manche doit être facile et agréable.
Notre conseil pratique
Certaines pinces à sertir peuvent très rapidement être rentabilisées car elles sont équipées pour répondre aux applications de sertissage les plus courantes. Les divers embouts de pince peuvent être changés sans outil supplémentaire et rangés dans un carrousel de rangement pratique et sûr.
FAQ : les questions les plus fréquentes concernant les pinces à sertir / de pressage
Quelle est la différence entre une pince à sertir et une pince de pressage ?
Les pinces à sertir sont employées dans l’électrotechnique pour créer un raccord résistant et sûr entre un élément de liaison (souvent un connecteur) et un conducteur. On utilise les pinces de pressage dans le secteur de la domotique afin de raccorder entre elles les conduites de manière sûre. En ingénierie électrique, on utilise souvent les termes de sertissage et pressage pour désigner une presse, bien que des pinces spécifiques ne soient pas toujours utilisées pour cela.
À quoi dois-je faire attention concernant les pinces à sertir ?
Les pinces à sertir ne sont pas des objets banals, cela s’illustre notamment par le grand choix d’outils divers et variés proposé. Afin de pouvoir opérer des connexions durables et sûres, les appareils, câbles, conducteurs et connecteurs doivent répondre aux normes et être adaptés les uns aux autres. Le processus de fonctionnement est toujours le même : couper, dénuder et sertir.
Ai-je besoin d’un set ou est-ce qu’une pince suffit ?
Selon l’utilisation qui en sera faite, vous pouvez d’emblée, même si vous débutez, vous procurer un kit dans lequel vous trouverez des pièces adaptées les unes aux autres. Souvent, vous pouvez même obtenir en prime un tournevis ou un testeur de phase, un couteau ou une pince à dénuder.
Puis-je tout faire, seulement avec une pince à sertir ou une pince de pressage ?
Malheureusement, aucune pince à sertir ni pince de pressage ne pourra satisfaire les exigences les plus variées des différents connecteurs, cosses, câbles et plages de sertissage. Pour une utilisation courante, il existe de nombreux kits qui fournissent tout le matériel nécessaire pour les débutants comme pour les plus expérimentés. Les professionnels se tournent aussi majoritairement vers les automates stationnaires qui permettent de réaliser un travail efficace et d’effectuer plusieurs étapes en même temps.
En résumé : comment acheter la pince à sertir / pince de pressage adéquate
Ce sont vos exigences électrotechniques qui vont déterminer la pince dont vous avez besoin pour effectuer une liaison durable et sûre entre un conducteur et un connecteur. Étroitement liés, le type de câble, le connecteur, la plage de sertissage et la plage d’utilisation souhaitée jouent un rôle majeur dans le choix de la bonne pince. Les débutants peuvent rapidement se voir dépassés par les très nombreuses combinaisons possibles mais ils trouveront à coup sûr une solution adéquate sur le site Internet de Conrad.
