Pour des besoins professionnels ou amateurs, les platines d’essais sont une solution souple et économique pour mettre en œuvre de nombreux styles de circuits électroniques. Une platine d’essai peut être aussi bien utilisée en laboratoire qu’en situation réelle pour tester ses montages. En supplément des multiples possibilités offertes, une platine d’essai évite de devoir insoler et graver les plaques de circuits imprimés. Les modifications sont ainsi grandement facilitées, chaque composant pouvant être déplacé ou remplacé. Pour répondre à un maximum de besoins, Conrad a sélectionné la gamme des produits WR Rademacher, fabricant réputé pour l’excellent rapport qualité-prix de ses cartes d’expérimentation.
Ce texte a été traduit par une machine.
Informations intéressantes sur les cartes
Les cartes, également appelées cartes de circuits imprimés, constituent pour ainsi dire la base de la fonctionnalité des appareils électriques, car elles permettent la connexion électronique des composants. Vous trouverez dans notre guide les différents types de cartes, les différents types de cartes et les utilisations qu'elles conviennent.
-
Was a platine?
-
Types de cartes
-
Notre Conseil pratique : modèles pour les opérations de commutation
-
Critères d'achat - à quoi s'agit-il ?
-
FAQ - questions fréquentes sur les cartes
-
Conclusion : comment trouver la carte adaptée
Was a platine?
Les cartes ou les cartes de circuits imprimés servent de supports pour les composants électroniques dans les appareils électriques, c'est-à-dire pour la fabrication d'une connexion électrique avec les composants. Ils sont disponibles dans presque tous les appareils électriques et sont disponibles séparément dans de nombreuses versions. Que vous souhaitiez assembler vous-même un PC ou utiliser une carte de circuit imprimé pour l'expérimentation, notre boutique en ligne est vaste et vous offre le modèle adapté à tous vos besoins.
Les désignations platine et circuit imprimé sont utilisées de manière synonyme. D'autres termes courants sont par exemple la carte de circuit imprimé, la carte de circuit imprimé ou la carte de circuit imprimé (PCB). Une platine se compose en principe d'un matériau de base ainsi que d'un revêtement en cuivre avec des conducteurs qui suivent un schéma de commutation. Dans le cas de cartes photorevêtues, un modèle est exposé sur le matériau de base, qui est ensuite gravé et galvanisé, autrement dit rendu conducteur électrique. Les composants électriques peuvent être soudés sur la carte de circuit imprimé finie. Pour les cartes enfichables, la fixation des composants s'effectue mécaniquement par simple insertion.
Quelles sont les cartes ?
Dans notre boutique en ligne, nous vous proposons une large gamme de cartes de circuits imprimés ainsi que des accessoires tout-en-un, notamment des produits pour le soudage, la gravure et la galvanisation, ainsi que des entretoises et des outils tels que des scalpels et des lames. Pour trouver la carte de circuit imprimé qui vous convient, les cartes disponibles sont triées par catégories, entre autres. Voici un petit aperçu des différents types de circuits imprimés :
Cartes enfichables;
Les cartes enfichables, également appelées cartes enfichables, permettent une fixation sans soudure des composants, car ces derniers sont simplement branchés. Ce type de circuit imprimé est Ideal pour l'expérimentation, car de nouveaux modèles sont toujours possibles sans effort. Les composants peuvent être retirés et replacés facilement.
Ci CMS
Ces cartes de circuits imprimés sont conçues pour l'utilisation de la technologie CMS (susurface-mounted device). Les composants sont ainsi fixés à la surface de la platine par soudage et ne sont plus câblés. Cela facilite le montage et rend la technologie peu encombrante, car la carte de circuit imprimé peut être équipée des deux côtés.
Cartes multicouches
La tendance vers des appareils de plus en plus petits et de plus en plus étroits avec des performances de plus en plus élevées et des fonctionnalités plus complexes a été marquée par la carte d'entrée et de sortie des deux côtés vers les mini-cartes (cartes multicircuits) ou les circuits imprimés multicouches. Plusieurs cartes de circuits imprimés minces sont collées les unes aux autres pour une utilisation simplifiée, ce qui permet de monter des composants et des circuits complexes dans les plus petits espaces. Les mini-cartes sont souvent utilisées dans les technologies numériques modernes comme les ordinateurs et les smartphones modernes. Lorsque l'on parle de la carte mère d'un PC, on parle de la carte mère de l'ordinateur. Les couches d'une carte de circuit imprimé sont reliées par un montage traversant, c'est-à-dire par des connexions verticales passant par des trous dans le matériau support de la carte.
Cartes d'expérimentation
Les cartes d'expérimentation, comme le nom le suggère, sont spécialement conçues pour l'expérimentation avec des composants et des circuits. Ils conviennent par exemple pour les amateurs et pour la construction de circuits de laboratoire. Vous pouvez choisir entre des plaques de conducteur d'expérience de différentes tailles et dimensions de grille, ainsi qu'entre des modèles pouvant être raccordés d'un côté ou de l'autre.
Cartes européennes
La carte également appelée carte Europe est une carte PCB (souvent) déjà équipée de composants qui correspond à des dimensions normalisées. Les cartes européennes sont disponibles avec la dimension 100 x 160 mm, avec possibilité de variations.
Platines IC
IC représente le terme anglais integrated circuit (en allemand: « circuit intégré »). Les cartes ci sont donc déjà fournies avec un circuit intégré. Ils sont principalement utilisés dans les microprocesseurs et les modules de mémoire.

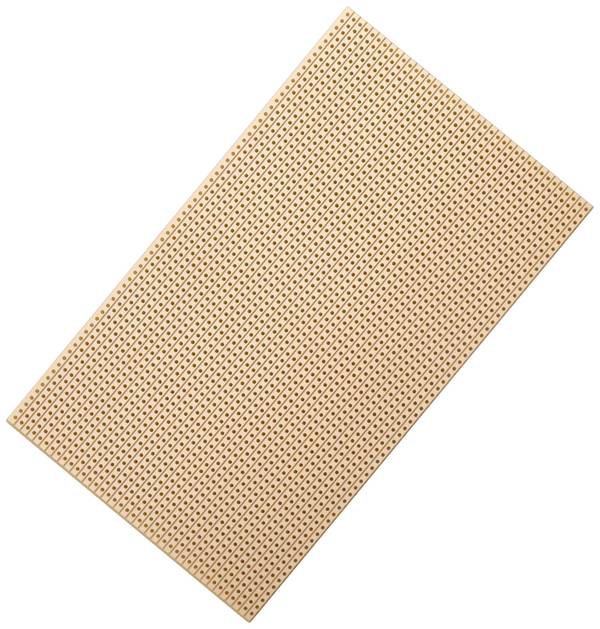

Cartes perforées
Les cartes perforées disposent de trous et de pastilles de soudure dans un pas standard. Pour installer des composants, ceux-ci doivent être fixés uniquement par soudage. Des cartes perforées sont disponibles pour certains yeux reliés à des pistes conductrices ainsi que des modèles déjà entièrement équipés de pistes conductrices.
Il convient de noter qu'une carte de circuit imprimé peut être associée à plusieurs de ces catégories. Par exemple, les cartes perforées sont souvent des cartes d'expérimentation. Les circuits imprimés doivent être distingués en principe en ce qui concerne leur équipement, le type de montage des composants et la technologie sous-jacente.
Notre Conseil pratique : modèles pour les opérations de commutation
Les amateurs d'expérimentation ont la possibilité de fabriquer leurs propres cartes. La technique dite positive est reprise de la photographie et se base sur l'exposition UV d'un modèle de commutation sur une carte photo à revêtement positif. Les modèles pour cartes de circuits imprimés avec de nombreuses dispositions de circuit sont disponibles sur Internet ou dans des magazines pertinents. Vous pouvez également créer vos propres mises en page de circuit imprimé avec un logiciel spécial. Pour transférer la disposition sur la surface en cuivre, un rayonnement UV est nécessaire. Que vous utilisiez un appareil d'exposition professionnel ou que vous vous aidiez avec d'autres appareils UV, vous êtes laissé libre de le faire. Pour que le processus fonctionne, plusieurs tubes UV de faible puissance sont généralement nécessaires. La durée d'exposition dépend de l'appareil d'exposition et de la distance par rapport à la carte. Gardez à l'arrière de la tête que le revêtement photo de la carte a une sensibilité spectrale de 400 Nm.
Critères d'achat - à quoi s'agit-il ?
Le choix dépend essentiellement de l'utilisation de la carte de circuit imprimé. Selon, Que vous ayez besoin de la platine pour une installation dans un appareil spécifique ou d'une base pour des circuits expérimentaux et pour la commande de composants, les variantes préfabriquées avec des conducteurs et des points de soudure prédéterminés - éventuellement déjà équipés de composants - ou des cartes « Blanko », qui vous permettront de faire encore plus de choix. Les cartes enfichables sont un bon choix, en particulier pour l'expérimentation et l'expérimentation, tandis que pour l'équipement d'ordinateurs ou d'autres appareils, des modèles normalisés avec circuits préfabriqués spécifiques peuvent être avantageux.
Un autre critère de sélection est le matériau, plus précisément le matériau porteur sur lequel les couches de cuivre sont appliquées. Les cartes en papier dur (code matériau : FR2) sont souvent utilisées. Cependant, les tapis en fibre de verre sont de plus en plus utilisés dans la résine époxy (code : FR4), qui présentent une absorption d'eau plus faible et de meilleures propriétés d'isolation que la variante en papier dur.
La taille de la carte de circuit imprimé est également importante, en particulier si la carte doit être montée dans un boîtier. Les dimensions des cartes européennes sont fixées à 100 x 160 mm selon les normes DIN 41494 et IEC 60297, avec des variantes autorisées. De plus, il existe des cartes de circuits imprimés dans de nombreux formats. Vous pouvez filtrer dans notre boutique en ligne en fonction de la longueur et du pas des plaques et ainsi trouver rapidement des produits adaptés.
FAQ - questions fréquentes sur les cartes
Comment créer ich propre modèle de commutation ?
Si vous souhaitez mettre en œuvre vos propres idées de commutation, vous pouvez créer vos propres modèles. Pour ce faire, utilisez le meilleur logiciel de circuit imprimé pour le PC équipé de fonctions utiles telles que les fonctions d'édition et de dessin. Imprimez le modèle en haute résolution. C'est important pour que chaque détail puisse être transmis avec précision lors de l'exposition ultérieure de la carte.
Was advient-il lors du soudage ?
Le A et le O sont des équipements adaptés pour le montage de cartes de circuits imprimés avec des composants, en plus des dimensions extérieures et d'une main tranquille. S'il s'agit de cartes à souder, les barres à souder et les fers à souder électroniques avec une température réglable s'avèrent avantageux. Si la chaleur est trop élevée, les composants peuvent être endommagés. Les points de soudure défectueux sont une cause fréquente de circuits et de courts-circuits qui ne fonctionnent pas. Les composés indésirables résultant, par exemple, d'une projection lors du soudage peuvent parfois être identifiés à l'oeil nu lorsque vous gardez la carte de circuit imprimé contre la lumière. Ces « ponts » peuvent parfois être débriés avec précaution. Les « points de soudure à froid », c'est-à-dire ceux qui n'ont pas ou ne présentent pas de conductivité, peuvent être mats ou poreux. Ici, il faut procéder à la soudure.
Conclusion : comment trouver la carte adaptée
La carte de circuit imprimé adaptée à vos besoins dépend de votre projet : selon que vous recherchez des cartes normalisées avec circuit intégré ou des cartes enfichables pour des expériences, certaines versions sont recommandées. Chez nous, vous trouverez des cartes enfichables et des cartes à souder dans de nombreuses tailles et dimensions de grille. Nous vous proposons également une gamme complète d'accessoires pour les loisirs et les professionnels.
