Les résistances ont joué un grand rôle dans l’électronique moderne. Utilisées dans la réalisation de fonctions électroniques diverses, elles sont communes et devenues indispensables. Les exemples d’application sont nombreux et ils sont retrouvés dans le traitement et l'amplification des signaux en passant par réalisation de filtres analogiques passifs ou actifs et les bus logiques. Se retrouvant généralement sous forme de composant unique et cylindrique colorés, elles peuvent également se retrouver sous forme de réseaux à souder directement en surface d'un circuits imprimés. Nous vous présentons notre gamme de résistances dont les résistances couche métallique.

Ce texte a été traduit par une machine.

Informations intéressantes sur les résistances à couche métallique

Les résistances sont utilisées dans les circuits électroniques à de nombreuses fins, notamment pour la limitation du courant comme résistance de résistance, la conversion de tension de courant comme résistance de travail ou la réduction de tension comme diviseur de tension. Les résistances peuvent être réalisées en tant que composants de construction différents : les modèles les plus courants à trouver dans l'électronique sont les résistances à couche de carbone ou à couche métallique comme composants axial.

  • Comment les résistances à couche métallique sont-elles construites ?

  • Quelles sont les propriétés des résistances à couche métallique par rapport à d'autres types ?

  • Comment les résistances à couche métallique sont-elles spécifiées ?

  • Quelles sont les versions de résistances à couche métallique ?

  • Was faut-il respecter lors de la sélection et du fonctionnement des résistances à couche métallique ?



Comment les résistances à couche métallique sont-elles construites ?

Comme les résistances à couche de carbone, les résistances à couche métallique sont composées d'un petit corps en céramique cylindrique sur lequel une couche métallique est appliquée. Les capuchons métalliques situés à droite et à gauche permettent de se connecter, chacun étant fixé par un fil de raccordement axial. Le corps de la résistance est recouvert d'une couche de protection sur laquelle se trouve également le code couleur en forme d'anneau indiquant la valeur nominale et la tolérance.

La valeur de résistance correspondante, indiquée en ohms (abréviation «Ω »), en kOhm (abréviation « kΩ »), etc., est déterminée par la résistance spécifique du métal monté et son épaisseur de couche. Pour atteindre des valeurs plus élevées, les encoches ou les rainures en forme de retournement sont fraisées dans la couche métallique.

Extrémité de résistance à couche métallique


Quelles sont les propriétés des résistances à couche métallique par rapport à d'autres types ?

Les valeurs de résistance des types de film métallique se caractérisent par une stabilité à long terme élevée et une faible dépendance à la température. Cette dernière est inférieure à la moyenne de 50 ppm/K, alors qu'elle peut être supérieure et même négative pour les résistances à couche de carbone d'un facteur de 10. Par exemple, 100 ppm/K (pièces par million par kelvin) signifie que la valeur nominale à température ambiante augmente de 0,01 % avec une augmentation de température de 100 degrés. Comme tous les autres types de résistances, les résistances à couche métallique produisent une faible tension de bruit, causée par des mouvements d'électrons irréguliers dans le matériau conducteur. Toutefois, pour les types de résistance basés sur le carbone, le niveau de bruit peut être beaucoup plus élevé en raison d'autres effets physiques. Le métal réagit de plus de manière plus insensible à une charge importante. C'est pourquoi les résistances à couche métallique de même taille conviennent pour une puissance électrique plus importante que les résistances à couche de carbone.



Comment les résistances à couche métallique sont-elles spécifiées ?

Les principales caractéristiques et caractéristiques techniques d'un tel élément de construction, indiquées dans les fiches techniques, sont bien entendu la valeur nominale de résistance à température ambiante ainsi que sa tolérance, le coefficient de température et la capacité de charge électrique maximale. Une tension maximale admissible au-dessus de l'élément de construction est également indiquée. Il convient de noter que pour les tensions alternatives, la valeur de crête est nettement supérieure à la valeur efficace. Pour les applications à haute fréquence, l'inductance parasites de l'élément de construction est également un paramètre important. La capacité parasites est très faible et n'est pas adaptée à la plupart des applications.



Quelles sont les versions de résistances à couche métallique ?

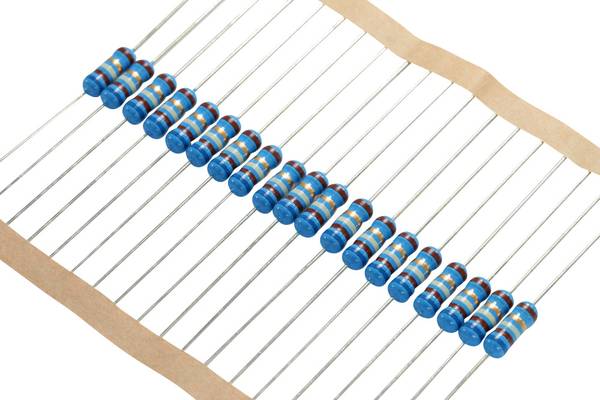

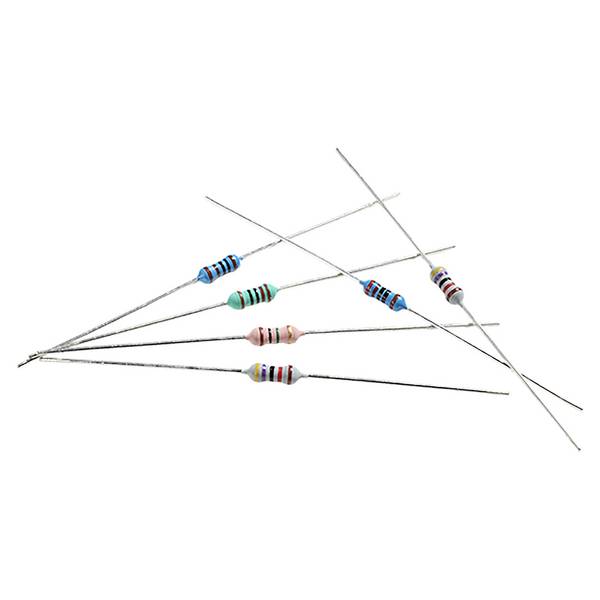

La forme la plus courante est le type 0207 . Ce sont des éléments cylindriques axial câblés d'une longueur de 6,3 mm et d'un diamètre de 2,3 mm. Cette version est adaptée pour des puissances comprises entre 0,5 et 0,6 watts. Le modèle 0204 plus petit d'une longueur de 3,4 mm et d'un diamètre de 1,9 mm peut être chargé de 0,25 W. Ces modèles se sont adaptés à l'équipement THT classique (« through Hole Technology ») des cartes sur une grille de 0,1 pouce ainsi qu'au câblage libre.

Les résistances à couche métallique sont peintes en bleu et le codage couleur est conforme à la norme IEC 60757 (anciennement DIN 47002). Parce que les processus de production modernes permettent de produire des résistances à couche métallique avec de très faibles variations par rapport à la valeur nominale respective, elles sont disponibles dans n'importe quelle valeur. Entre-temps, les résistances à couche métallique de la série E96 avec une déviation maximale de +/-1 % sont la norme. Les valeurs sont graduées par suite géométrique et se chevauchent sur leurs limites de tolérance respectives. La plage de valeurs par défaut est compriseΩ entre 0 et 10 M. ΩPour pouvoir spécifier les valeurs exactes avec un code couleur, les quatre anneaux utilisés auparavant ne suffisent pas. C'est pourquoi cinq anneaux sont appliqués sur des résistances à couche métallique, dont la signification est déterminée conformément à la norme DIN IEC 62. Un outil utile est le « vitromètre » qui permet de décrypter les anneaux de couleur quatre et cinq fois sur le corps de la résistance.



Was faut-il respecter lors de la sélection et du fonctionnement des résistances à couche métallique ?

Les résistances à couche métallique sont en fait adaptées à tous les domaines d'application de l'électronique, car il s'agit de composants particulièrement fiables et stables à long terme. Les tolérances étroites les rendent particulièrement adaptées pour les circuits où la précision est élevée, par exemple les appareils de mesure, de commande et de réglage analogiques. Le faible bruit de ces résistances est avantageux pour les circuits d'amplification dans la gamme basse fréquence, ainsi que pour les applications HiFi.

Bien que les résistances à couche métallique soient très robustes, les valeurs maximales autorisées pour la tension appliquée ainsi que la puissance appliquée ne doivent pas être dépassées à court terme et surtout à long terme. Même si une telle résistance n'a pas encore été détruite ou endommagée en cas de surcharge momentanée, celle-ci peut avoir changé ses valeurs de manière significative et même tomber en panne à long terme. La durée de vie la plus longue, tout en respectant les valeurs nominales, atteint une résistance lorsqu'°elle ne chauffe pas en permanence au-dessous de 40°C en fonctionnement.

Autres types de résistance, par exemple Les résistances à couche de carbone peuvent généralement être remplacées sans problème avec des résistances à couche métallique. Inversement, cela n'est pas possible dans tous les cas, car certains paramètres ne peuvent être utilisés que par des types de couche métallique.

Les résistances à couche métallique sont disponibles en nombre de pièces. Pour la production, les résistances sont livrées en gros emballages, de sorte qu'elles peuvent être traitées par des machines à équipement automatique. Pour répondre aux besoins du laboratoire ou de l'atelier de service, la gamme de résistances a fait ses preuves, dans laquelle les valeurs les plus importantes pour les expériences et les réparations sont disponibles sous une forme claire.

En raison des dimensions réduites des corps de résistance, les bagues de couleur imprimées sont très petites et ne sont pas toujours bien lisibles. Il est donc recommandé de vérifier la valeur de résistance réelle à l'aide d'un multimètre avant de monter l'élément de construction.
