L’association d’un capteur à un actionneur est indispensable à tout système automatique. Ce sont des pièces utilisées dans un automatisme. Cette technique ou plutôt cette technologie s’utilise dans de nombreux domaines.

Ce texte a été traduit par une machine.



Informations utiles sur la technique de connexion capteur/actionneur

  • Was Sensor-actionneur-connection technology?

  • Comment la technique de connexion de l'actionneur de capteur est-elle conçue ?

  • Modèles de la technique de connexion de l'actionneur de capteur

  • FAQ - questions fréquentes sur la technologie de connexion de capteur-actionneur



Was Sensor-actionneur-connection technology?

La technique de connexion d'actionneur de capteur fait partie des connecteurs électriques et est conçue pour la commande d'assemblages électriques.

Les capteurs détectent les propriétés physiques et chimiques ou la qualité d'un environnement, tant sur le plan qualitatif que sur le plan qualitatif. Le résultat de l'acquisition est converti en un signal électrique exploitable. Le terme Sensor (de latin « sentire ») signifie autant que « sentir » ou « sentir ». Par conséquent, des désignations telles que des sondes de mesure ou des capteurs de mesure sont courantes.

En savoir plus sur la norme IP

Les actionneurs sont des éléments moteurs qui convertissent les signaux électriques en d'autres grandeurs physiques ou en mouvement mécanique. Vous mettez ainsi en marche les processus en réponse à la mesure enregistrée par les capteurs. Un actionneur est l'équivalent d'un capteur.

Le terme « actuator », du mot anglais « actuator », est également commun. L'interaction entre le capteur et l'actionneur nécessite des connexions stables et sûres, car les actionneurs se déplacent souvent avec les éléments à déplacer, par exemple pour les machines CNC, la technique ferroviaire ou l'extraction de pétrole et de gaz. Des intervalles d'entretien longs sont souvent prévus et des conditions de température extrêmes sont données, par exemple dans les installations de télécommunication dans les zones de haute performance. Pour de telles exigences, ces connecteurs sont équipés d'accessoires spéciaux.

Une caractéristique importante de la technique de connexion d'actionneur de capteur est le codage de connecteur pour éviter les faux-contacts (et donc les dysfonctionnements) ou les pannes des systèmes. La résistance à la température, qui s'étend de -40 à +125 °C pour les connecteurs proposés, fait également référence à la large gamme d'applications.

En outre, les types de protection jusqu'à IP 67 (résistant à la poussière, protection complète contre les contacts et protection contre l'immersion temporaire) sont également à ajouter. Les fournisseurs indiquent expressément que certains types de protection ne sont atteints qu'à l'état vissé.



Comment la technique de connexion de l'actionneur de capteur est-elle conçue ?

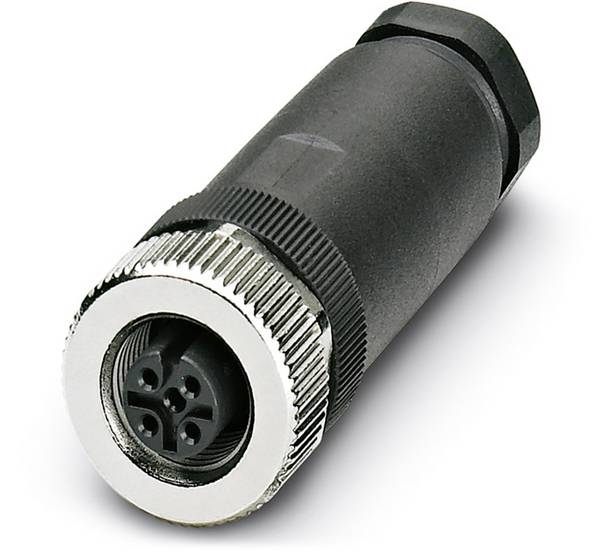

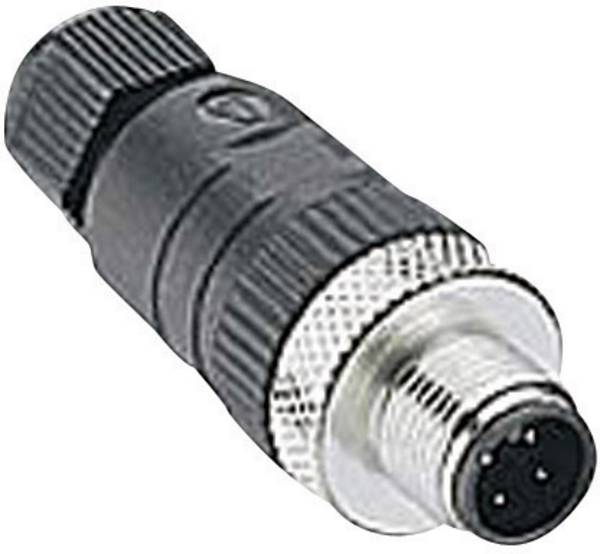

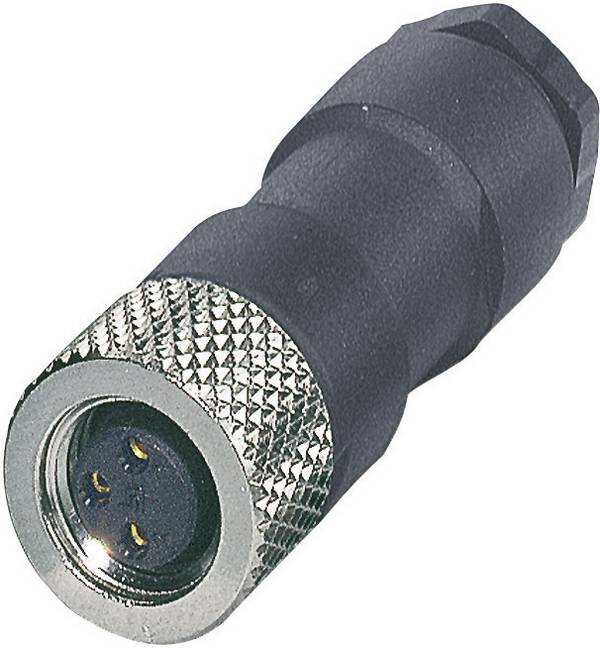

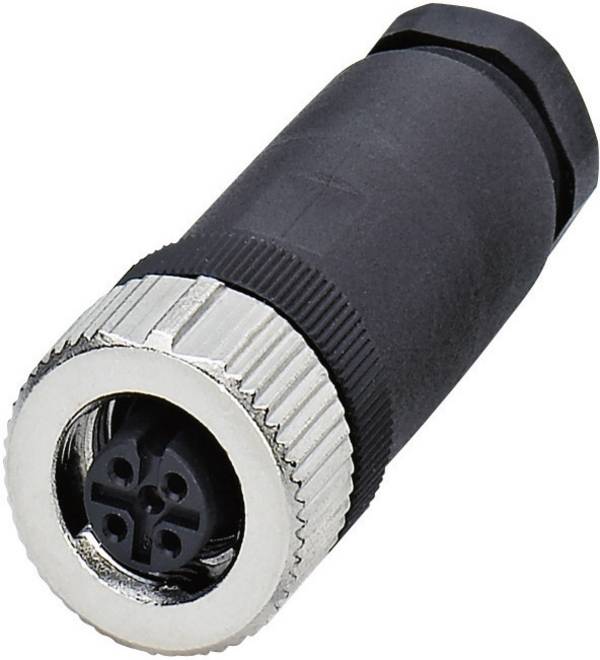

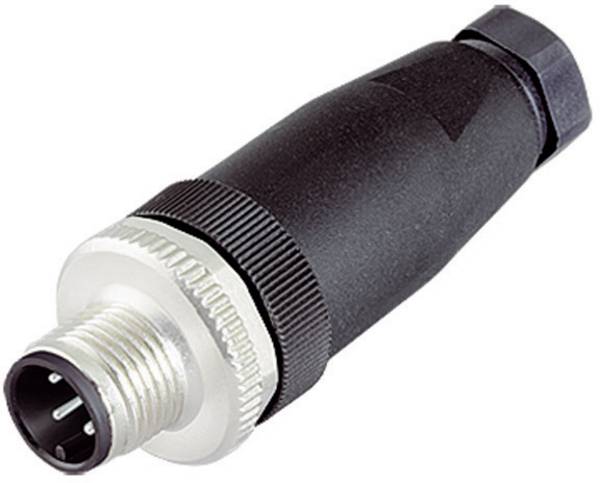

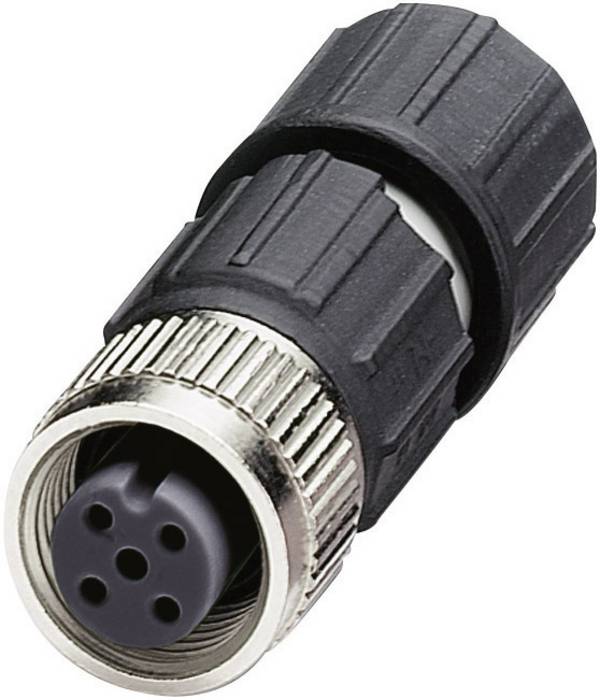

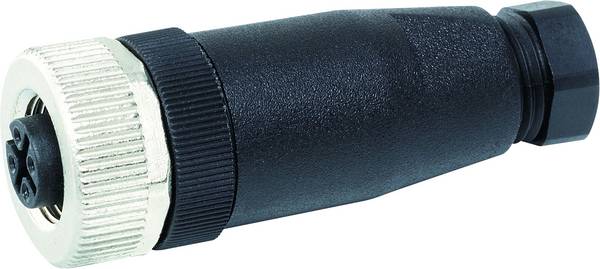

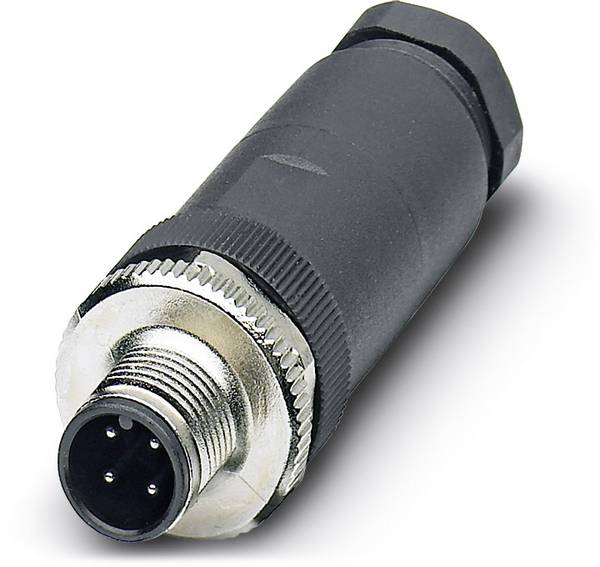

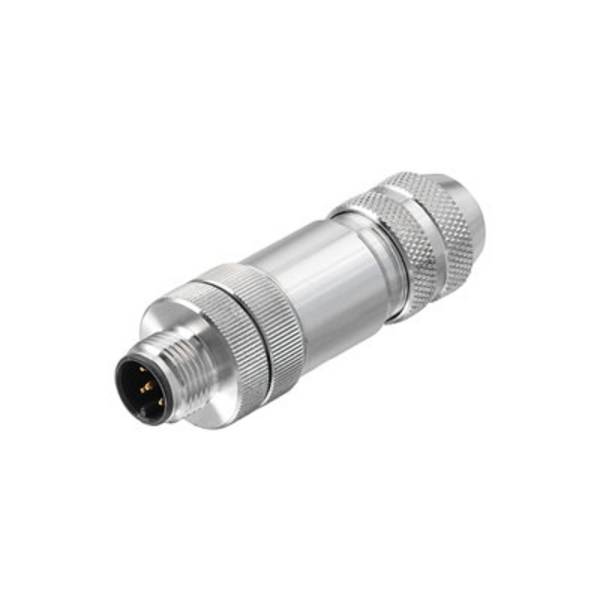

Les fiches mâles et les fiches femelles sont composées d'un corps de poignée en métal ou en plastique avec les éléments de fixation réels dans un Medium isolant. Ces éléments de fixation sont conçus sur le côté mâle/femelle à raccorder de manière à ce qu'ils puissent accueillir la pièce correspondante. Des rainures de guidage supplémentaires peuvent être placées. Les connecteurs à l'arrière sont conçus pour les câbles pour la vis, le sertissage, la soudure ou même les câbles ouverts. Ces derniers incluent des modèles avec broches à souder pour le montage sur circuit imprimé (imprimé). La section transversale des contacts et des douilles ainsi que le matériau utilisé pour cela varient en fonction du domaine d'utilisation et de la résistance nécessaire à diverses sollicitations.

La plupart de ces connecteurs sont protégés contre tout desserrage accidentel par un fusible mécanique mutuel sur le capteur et l'actionneur. On utilise des vis et des écrous moletés qui peuvent généralement être vissés sans outil. Pour les connexions en technique RJ45, les fiches mâles et les fiches femelles normalisées sont utilisées. Des fermetures à baïonnette sont également utilisées.

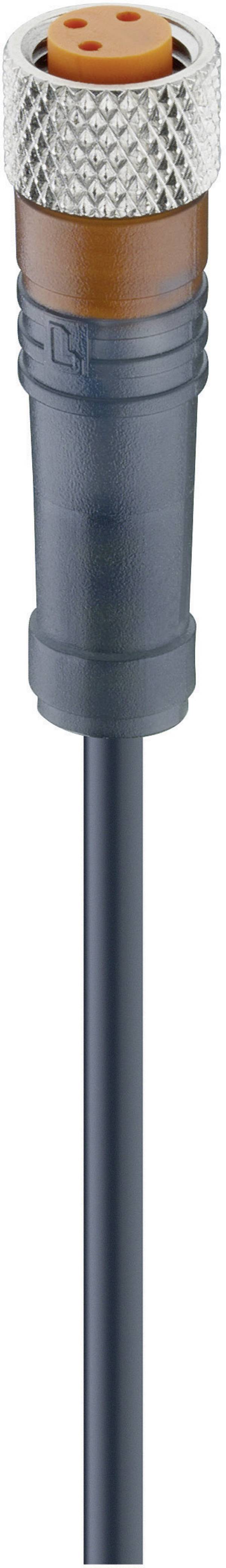

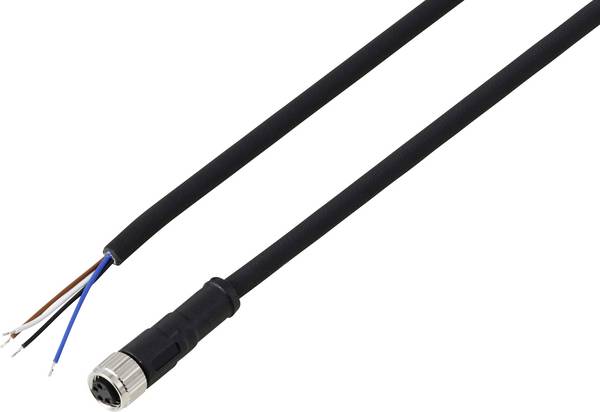

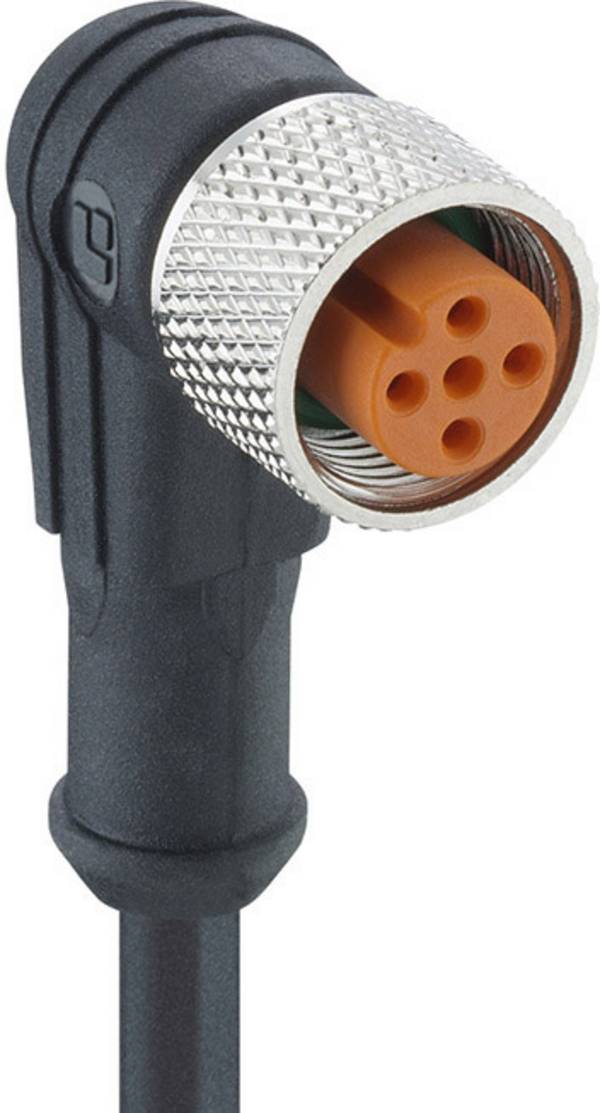

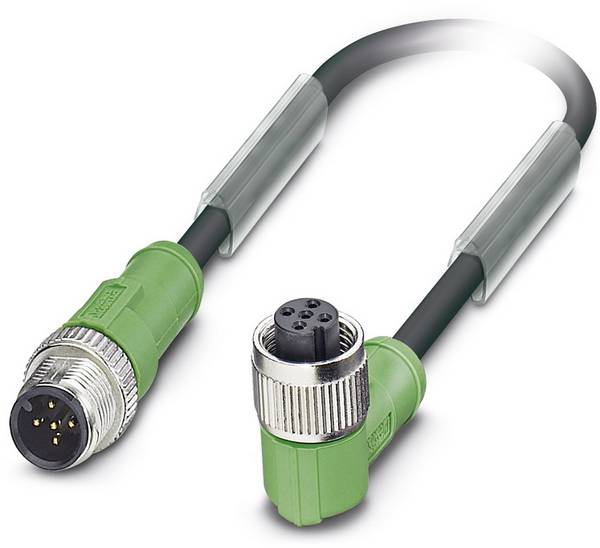

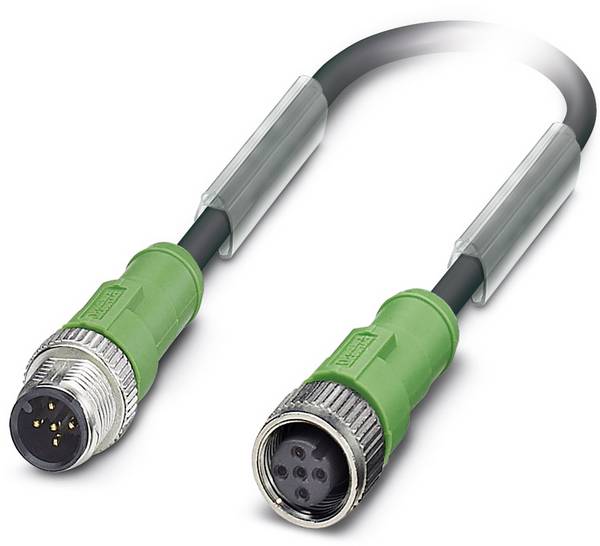

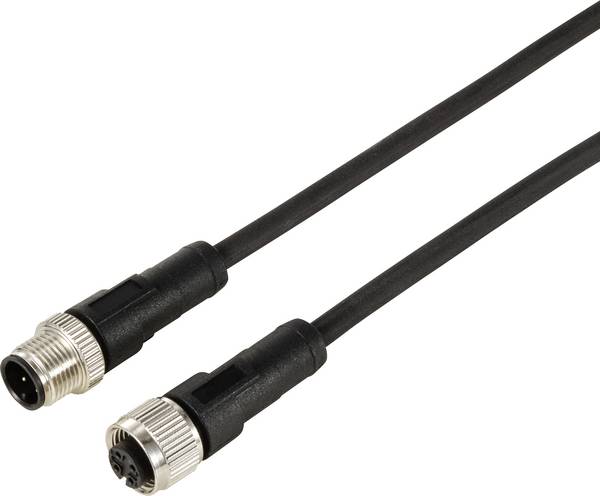

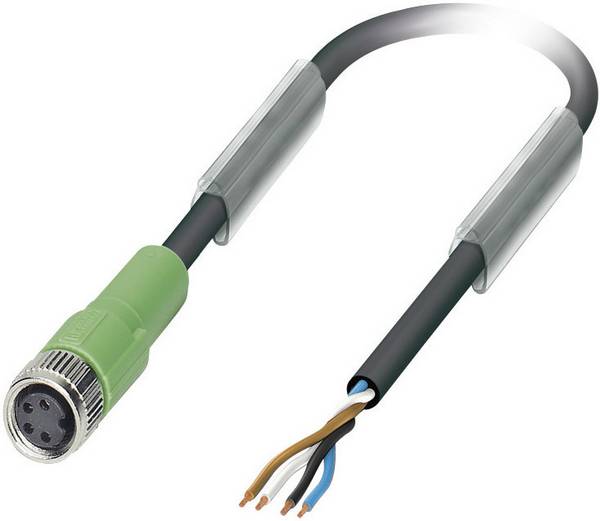

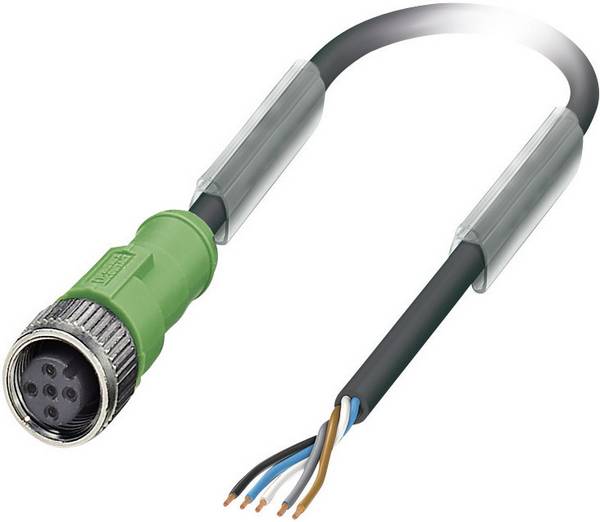

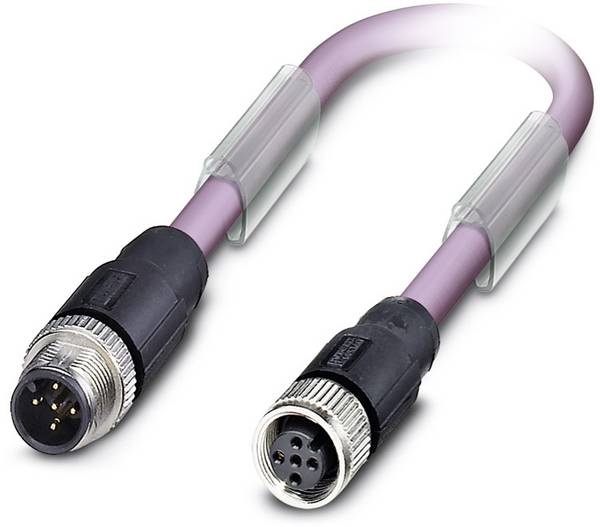

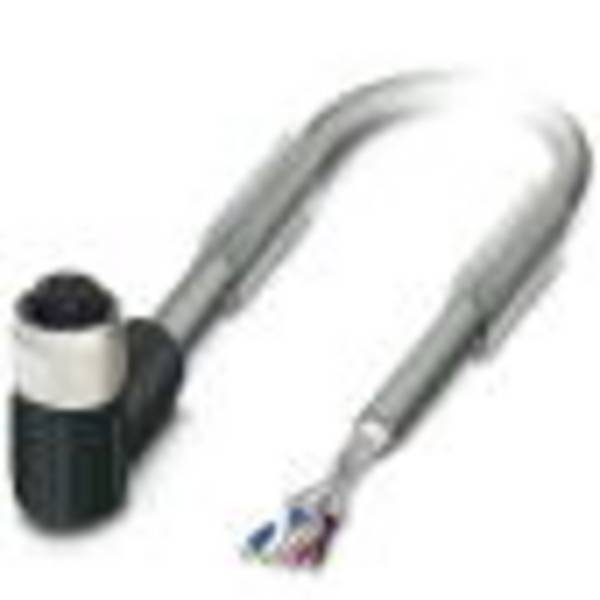

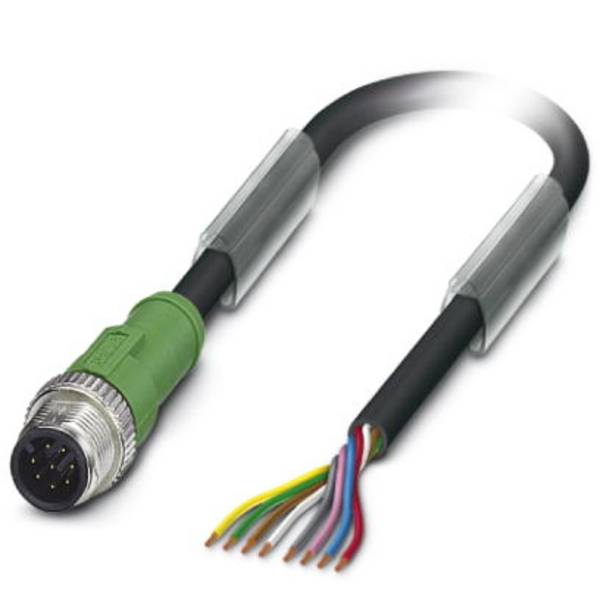

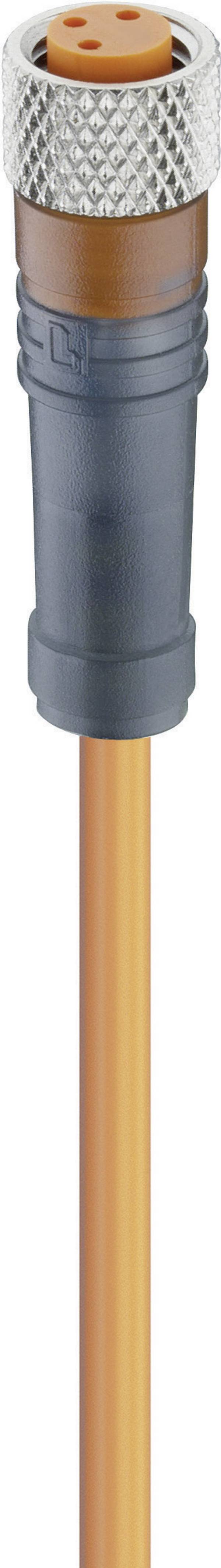

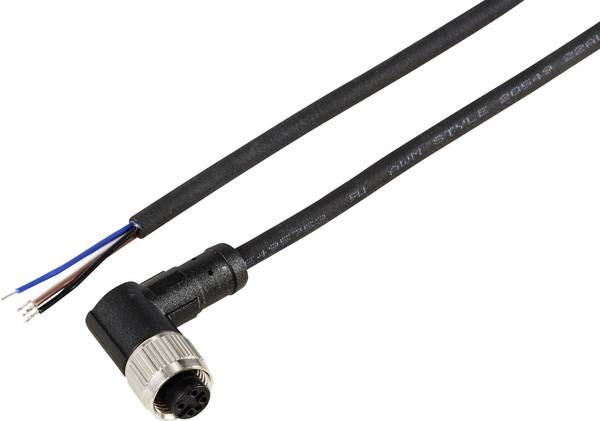

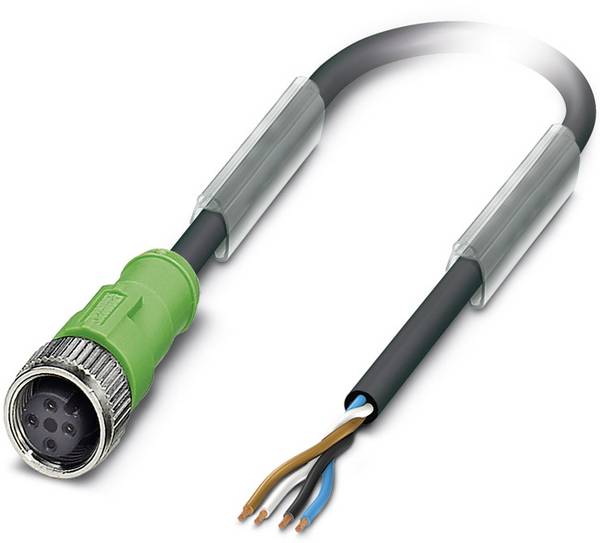

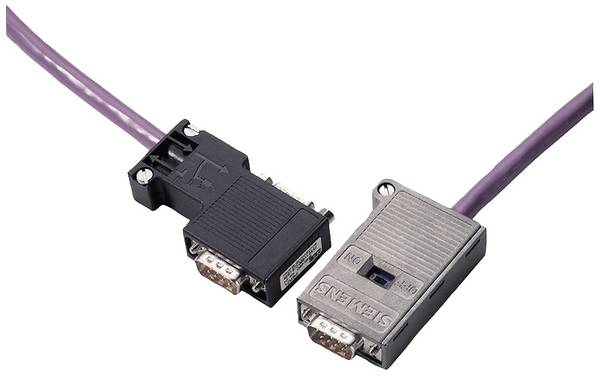

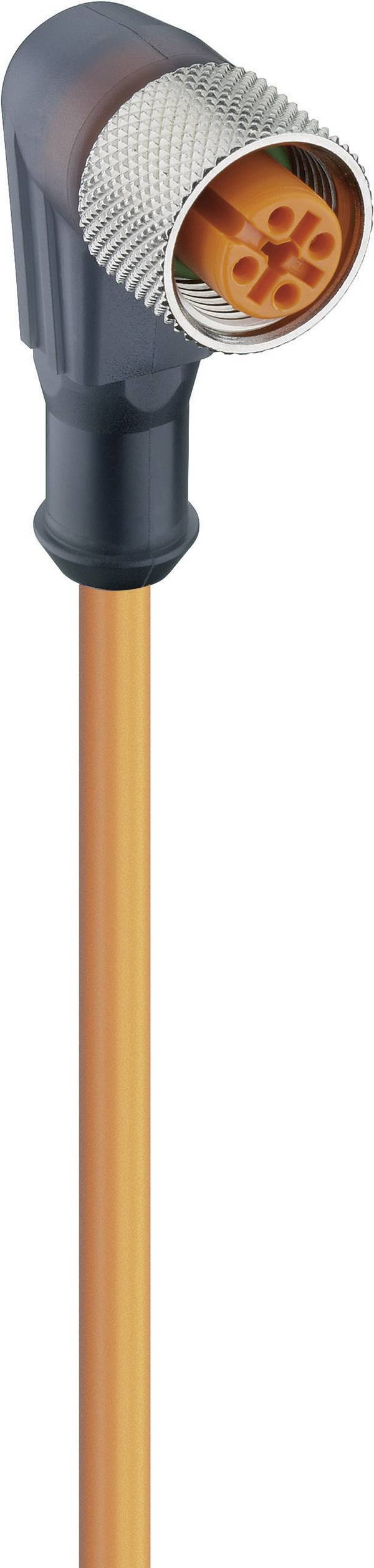

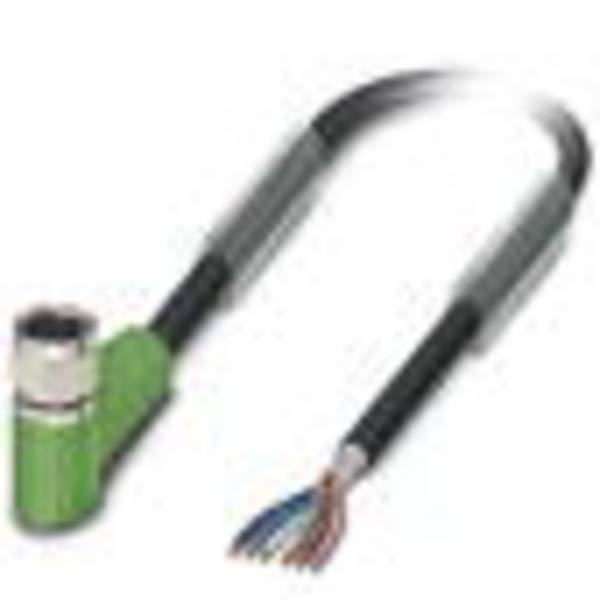

Des longueurs différentes sont disponibles pour les connexions de capteur-actionneur confectionnées avec des câbles. Ces câbles sont généralement conçus pour des utilisations spéciales, comme par exemple un câble de remorquage avec une forte contrainte de traction.

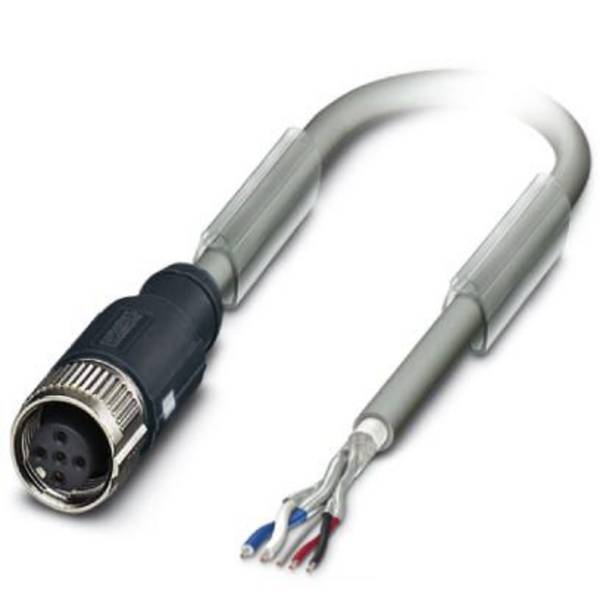

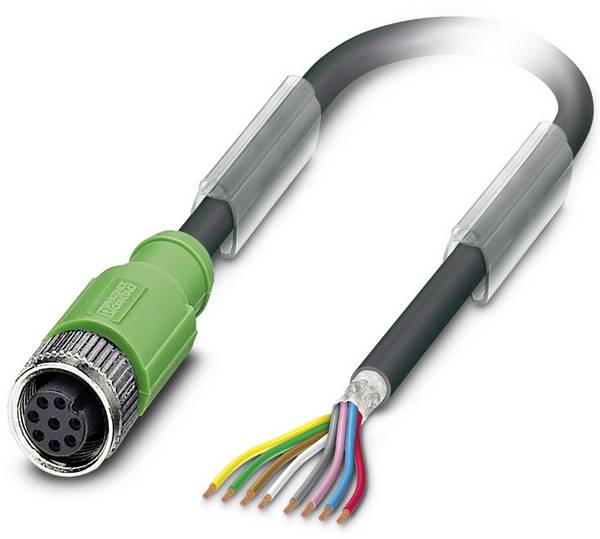

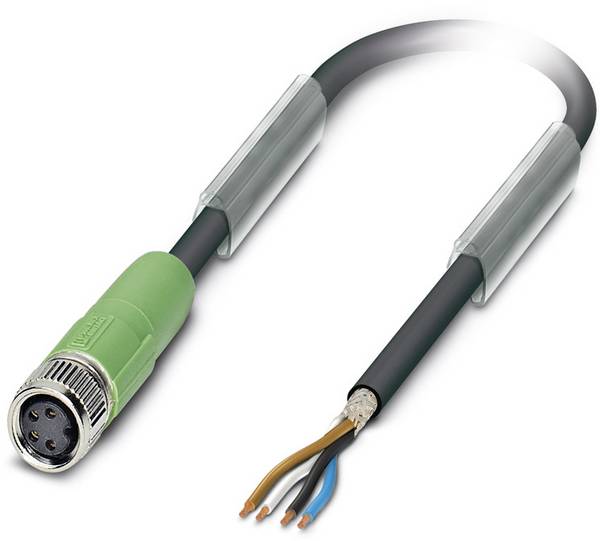

Pour les applications sensibles à la CEM, des câbles et des connecteurs sont disponibles dans des variantes blindées.

Grâce aux écrous, aux aplatissement en partie avec filetage et aux brides pour le vissage, les connecteurs ronds fixés sur les boîtiers sont protégés contre la torsion.



Modèles de la technique de connexion de l'actionneur de capteur

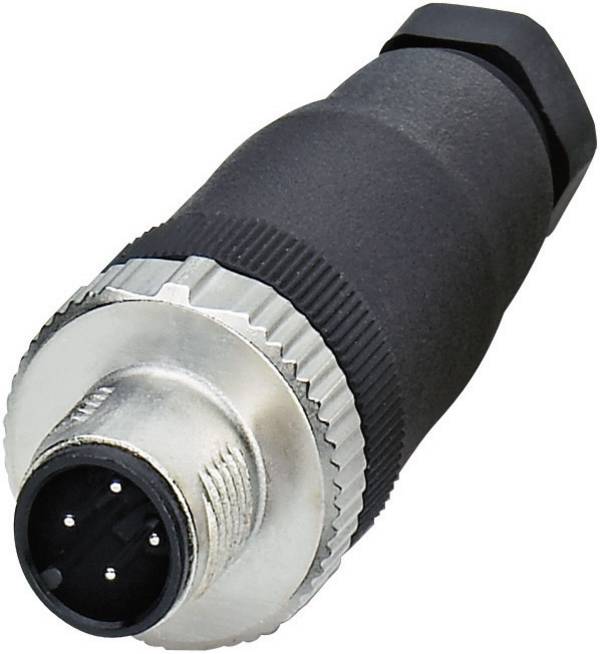

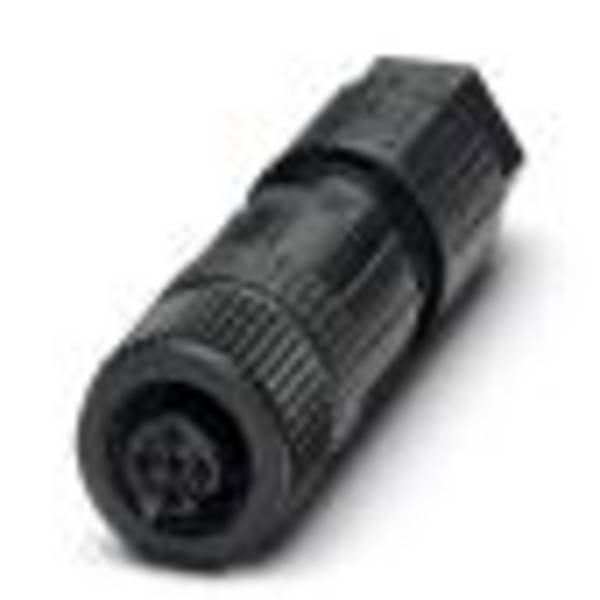

De nombreux connecteurs normalisés existent dans le monde entier. Les formes géométriques des connecteurs, des douilles, des raccords et des prises sont distinguées. Indépendamment du connecteur proprement dit, d'autres éléments de fixation tels que des brides, des angles, des raccords vissés avec ou sans rainure peuvent entourer le connecteur proprement dit.

Les modèles de construction sont disponibles chez Conrad dans une grande variété et sont également un élément distinctif important. Certaines caractéristiques se chevauchent, de sorte que les différents éléments peuvent être représentés dans différentes catégories :

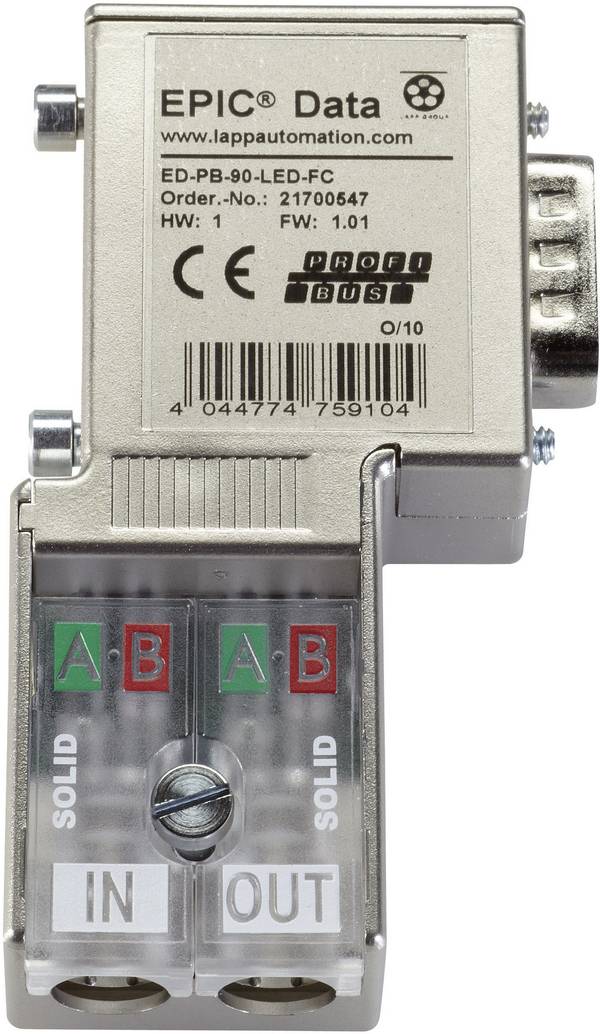

  • Résistance de terminaison pour éviter les réflexions électriques aux extrémités des unités de transmission

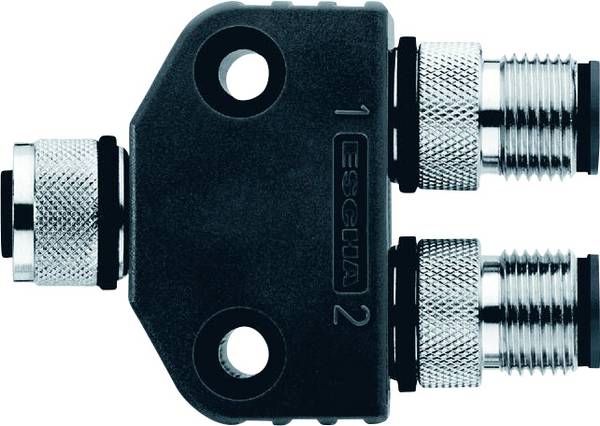

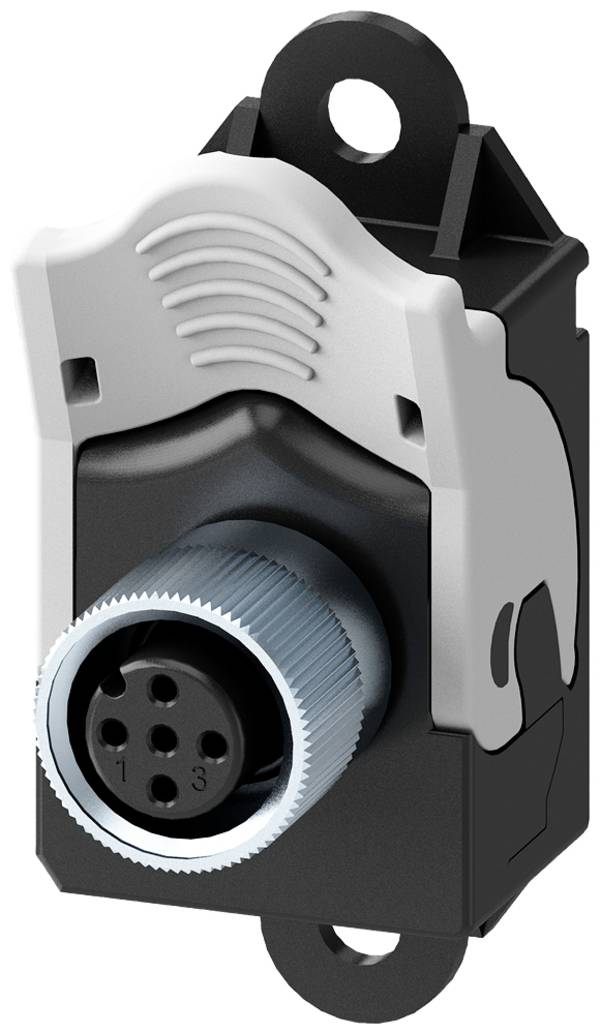

  • Adaptateur pour raccorder des connecteurs de différents diamètres ou types de construction
  • Cadre de fixation pour la fixation des éléments de fixation sur les ouvertures du boîtier
  • Boîtiers de montage pour montage au sol ou mural
  • Fixations telles que vis et écrous pour fixer la technique de raccordement aux ouvertures du boîtier
  • Bande d'inscription pour le marquage

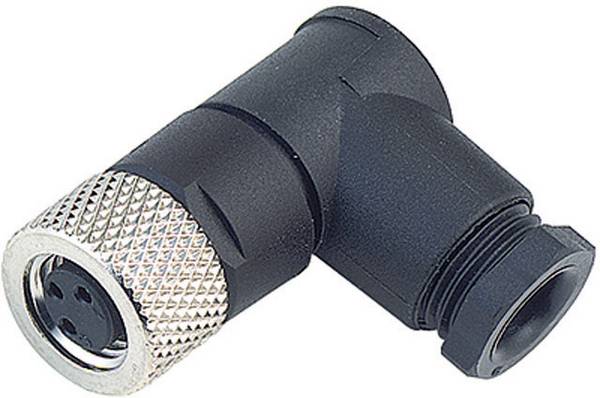

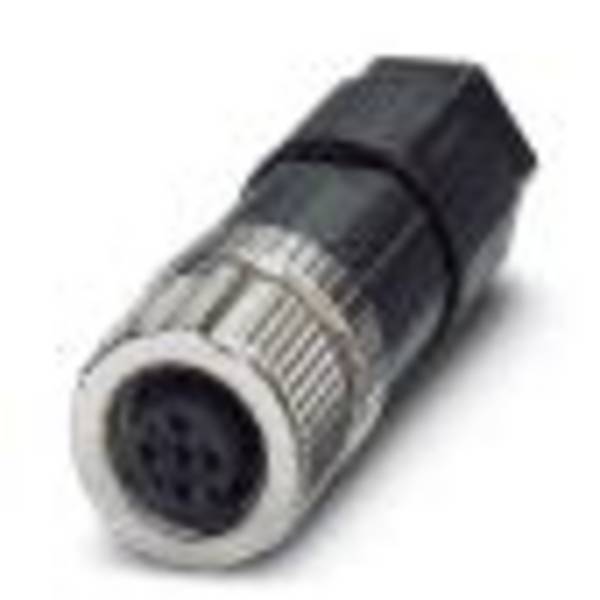

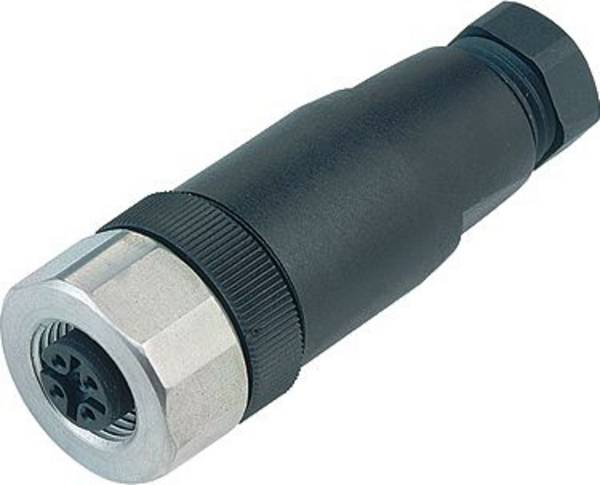

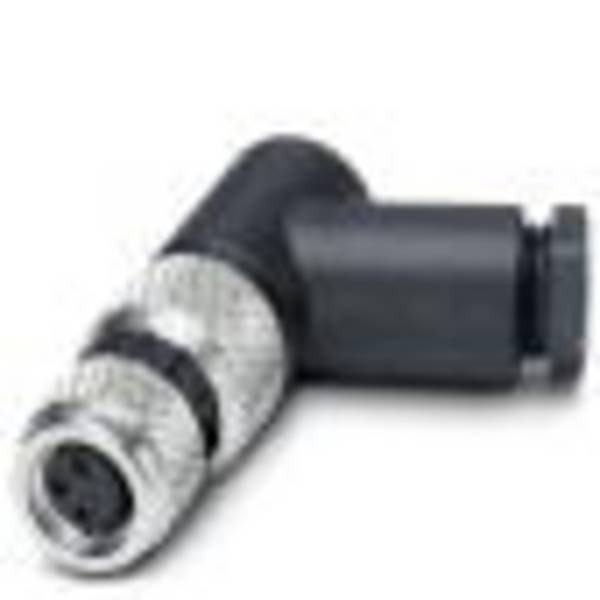

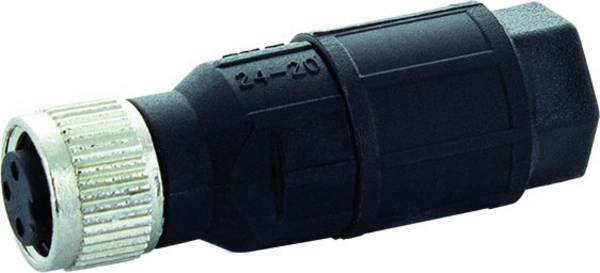

  • Prises femelles dans différentes géométries pour différentes situations de montage et de connexion

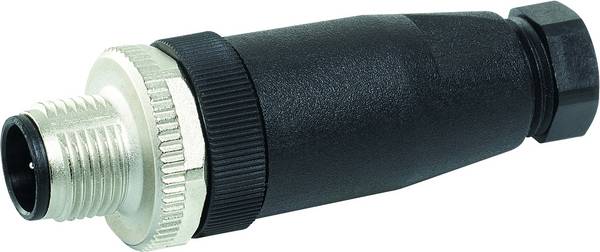

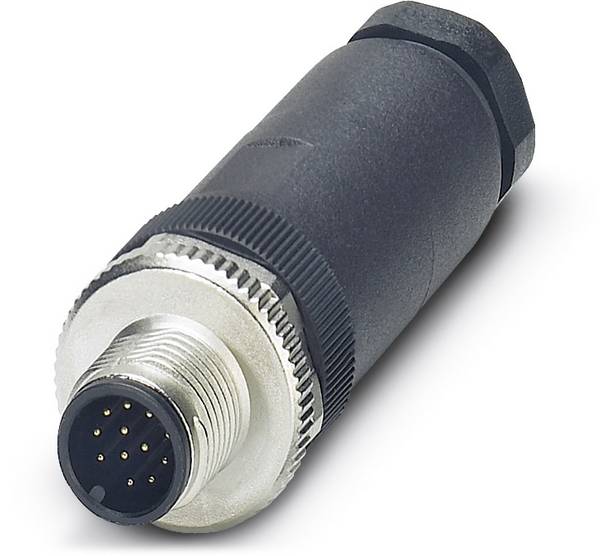

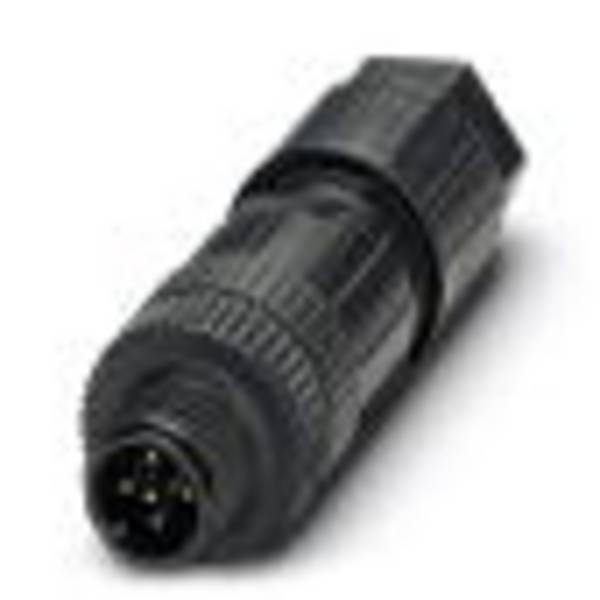

  • Contacts à sertir (également en tant que contacts mâles) pour le montage d'extrémités de câble ouvertes
  • Éléments d'étanchéité pour la protection des connexions séparées ou pour l'étanchéité selon le type de protection. Pour les vis de pression avec joints, un décharge de traction est également atteint.

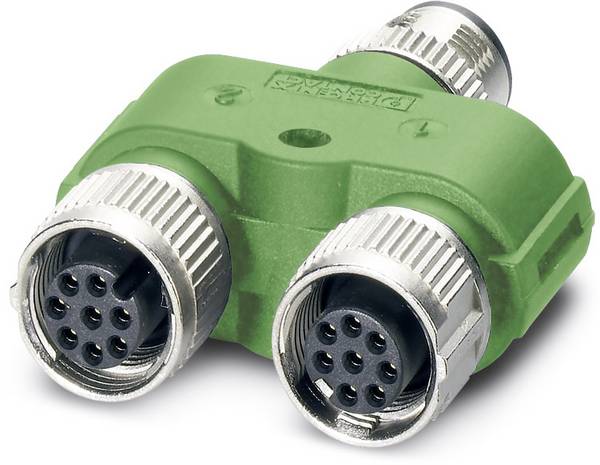

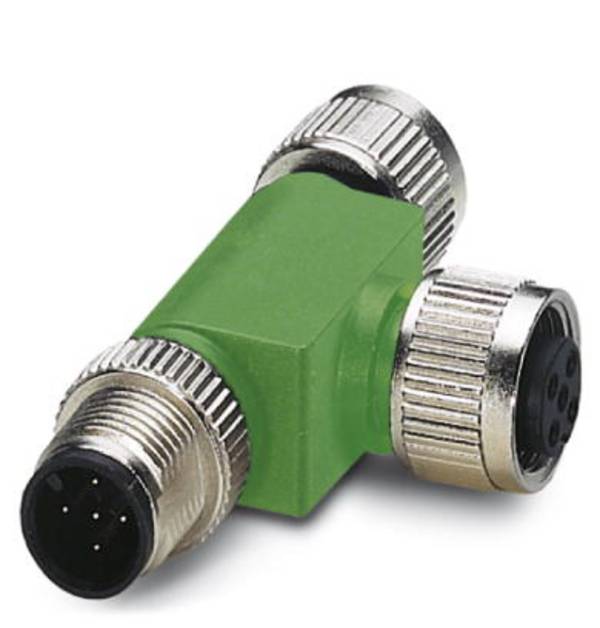

  • Double accouplement comme solutions de montage
  • Ecrous CEM pour les connexions électriques du boîtier d'connecteur avec le boîtier d'équipement pour assurer les blindages
  • Les ponts sans fin permettent d'économiser du temps d'installation sur les modules adaptés par rapport au câblage conventionnel

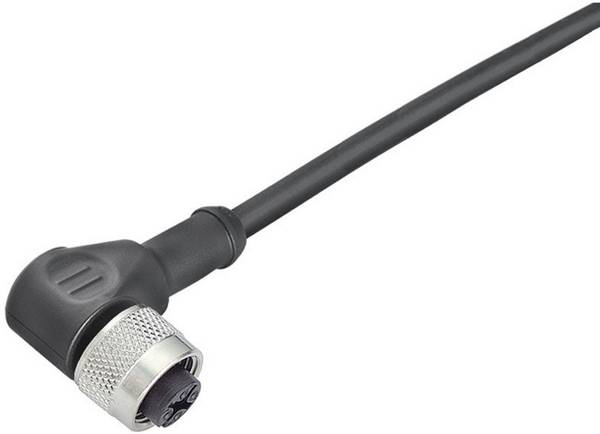

  • Barrette à ressort coudée : une barrette à fiches coudée à 90° avec câble sorti de différentes longueurs et extrémités avec fils et embouts étiquetés
  • Codage couleur : anneaux de codage couleur ou accessoires pour une affectation sécurisée dans des installations complexes ; également en kit

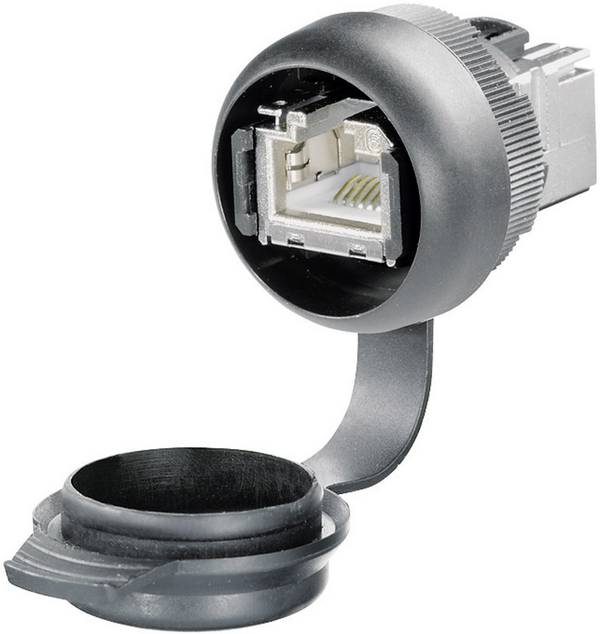

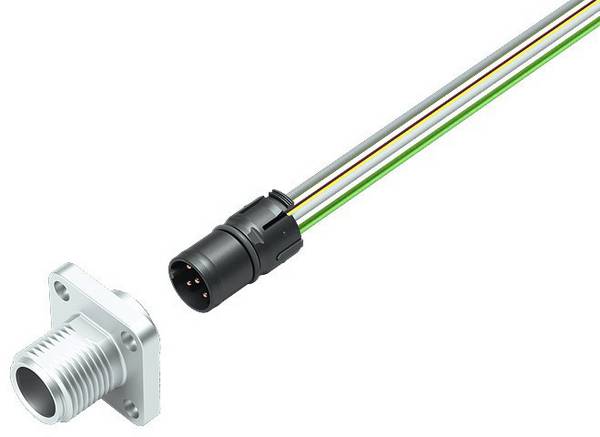

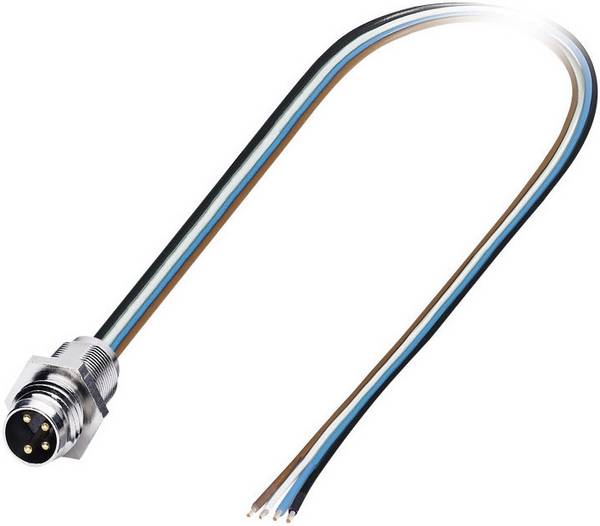

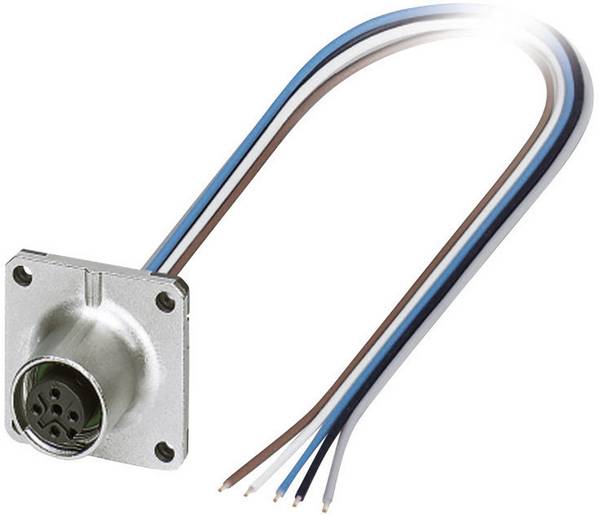

  • Boîtier à bride pour l'installation fixe de la technique de connexion, également pour USB
  • Gaines anti-courbure pour des positions fortement sollicitées mécaniquement
  • Porte-contacts en tant que type spécial de connecteur à encastrer
  • Raccords en tant que connecteurs verrouillables
  • Boîtier vide pour la prise en charge de la technique de connexion

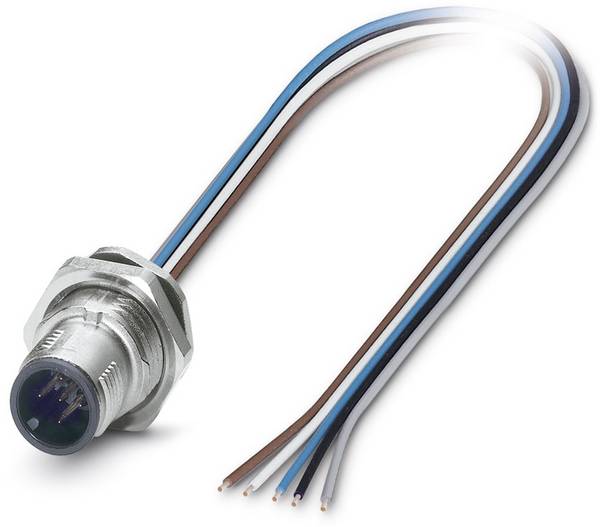

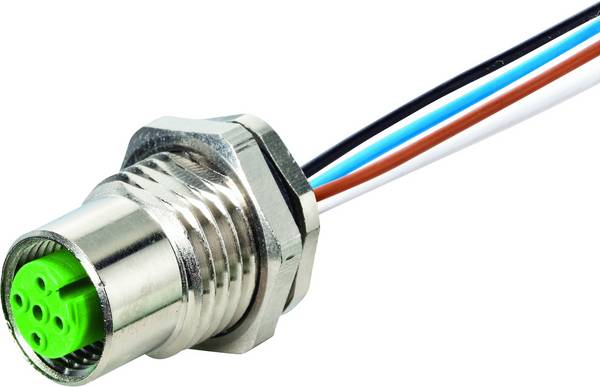

  • Prises/fiches femelles pour montage sur circuit imprimé

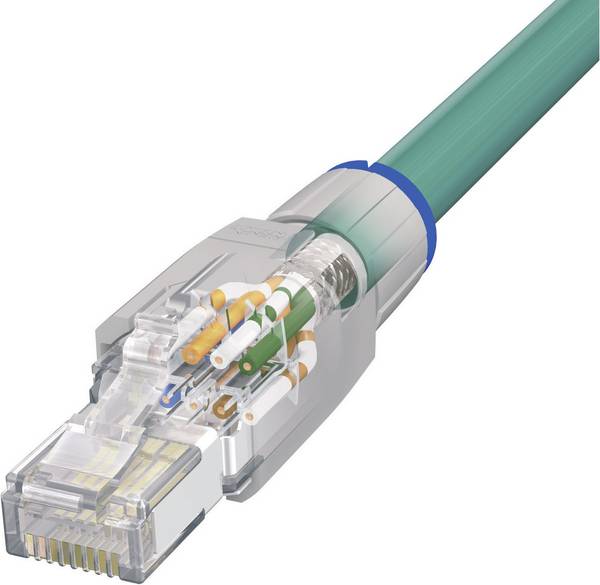

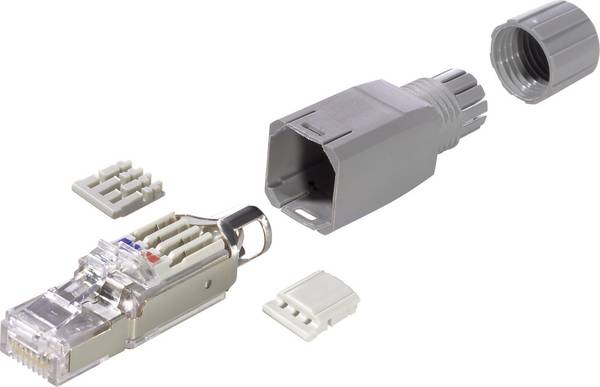

  • Connexions RJ45 pour la technologie réseau

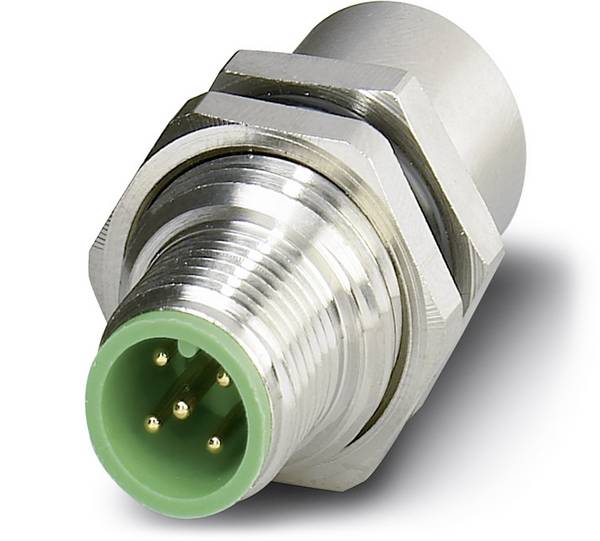

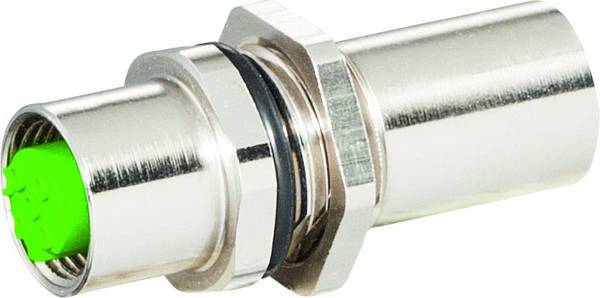

  • Passage d'armoire de commande comme solution de boîtier
  • Capuchons de protection en tant qu'accessoires pour la protection en cas de connexions ouvertes
  • Les clips de fixation empêchent la déconnexion des connexions sans outil

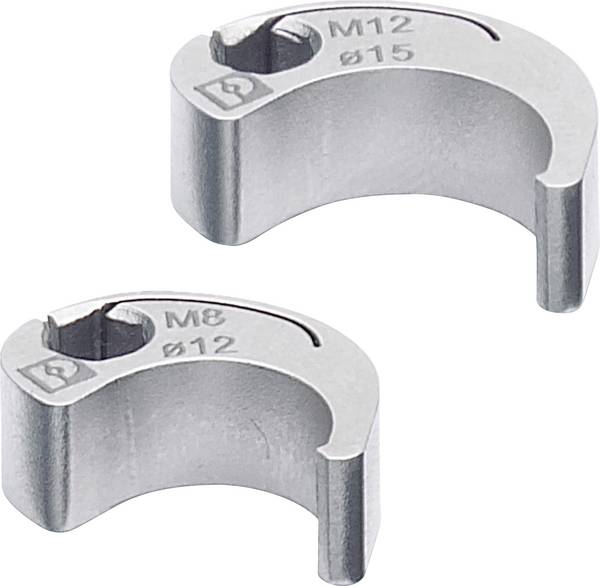

  • Accessoire enfichable : voir outil

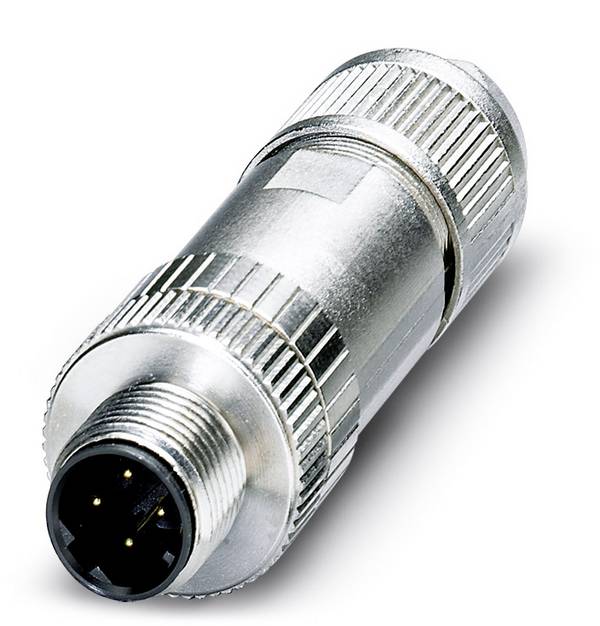

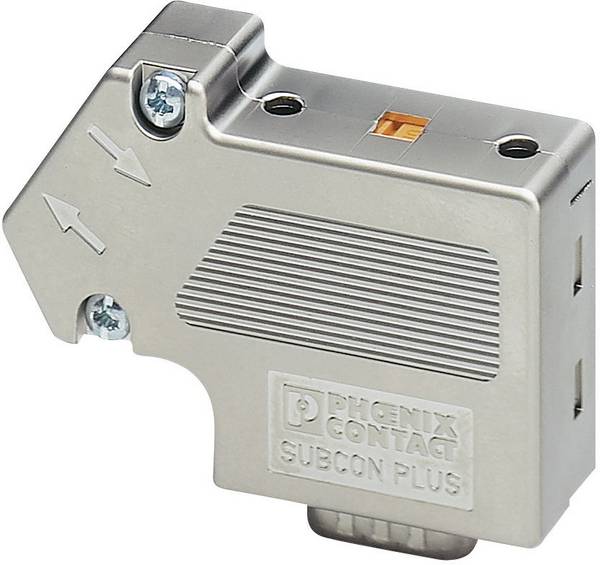

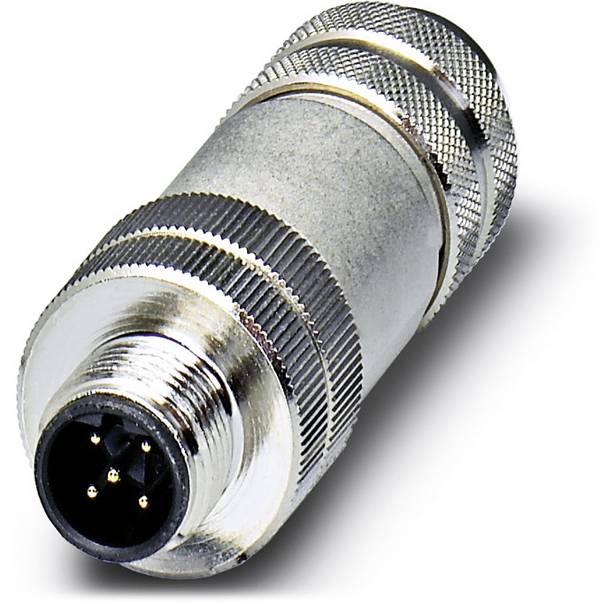

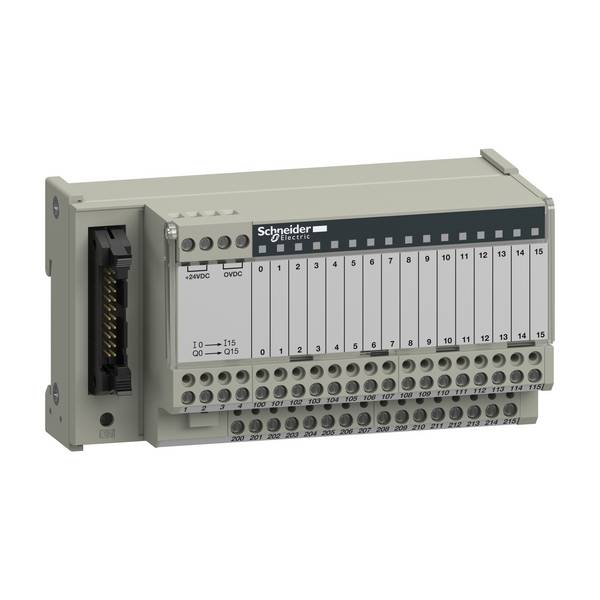

  • Connecteur : le terme connecteur est pour Conrad pour les modules de bus, tandis que les connecteurs réels sont caractérisés par des versions de construction et des situations de montage.
  • Boîtier de tulle pour inserts de broche et avec techniques de verrouillage
  • Vis de fermeture pour sécuriser les fiches ou les prises ouvertes contre la contamination

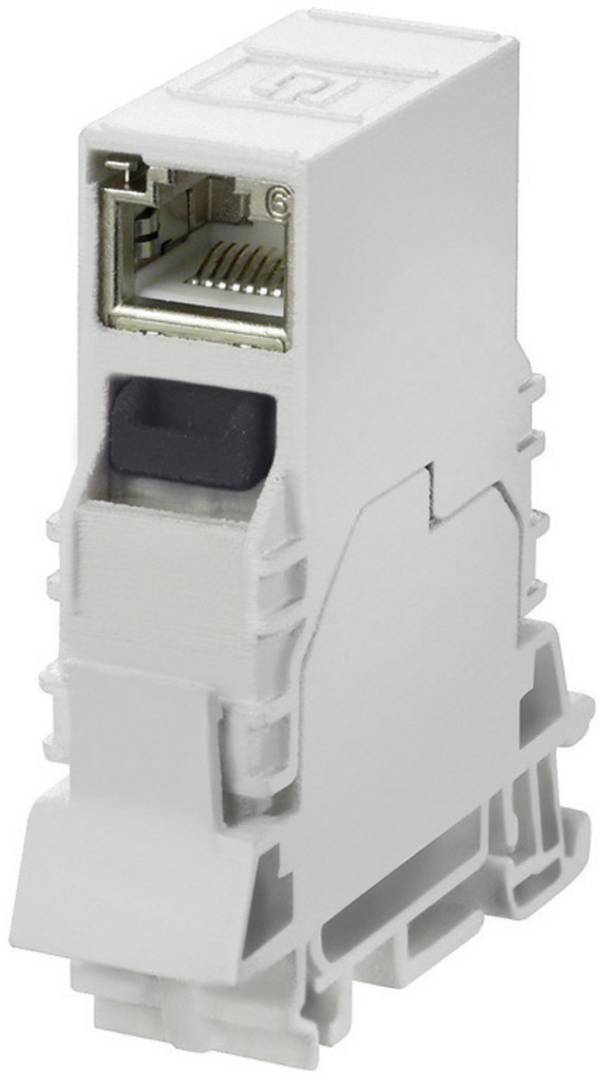

  • Traversée de cloison en tant que solution de bride RJ45 spéciale
  • Outil de montage de câble pour différentes tailles de vis M,
  • Clé de montage et pince à dénuder spéciale pour câbles blindés
  • Pièce intermédiaire pour le raccordement fixe des boîtes d'actionneur

Pour presque tous les composants de la technique de connexion d'actionneur de capteur, il existe des fiches techniques avec des paramètres techniques précis sur la page produit correspondante.

Lors de la production de la technique de connexion pour capteurs-actionneurs, il est nécessaire de respecter les valeurs limites des substances dangereuses pour la santé et dangereuses pour l'environnement, que vous trouverez sous la désignation RoHS(2) chez Conrad pour presque tous les produits de cette catégorie.



FAQ - questions fréquentes sur la technologie de connexion de capteur-actionneur

Was faut-il respecter lors de la fabrication et du desserrage de la technique de connexion de l'actionneur de capteur ?

Les connexions ne doivent être desserrées ou faites que sans tension. Ne pas desserrer ou raccorder les fermetures à baïonnette, les vis moletées et les écrous à l'aide d'un outil : il existe un risque de blessure pour les installateurs suivants. Respectez les réglementations électriques pour le raccordement des conducteurs de protection et les critères CEM.

Quelle est la durée de vie de la technique de connexion de l'actionneur de capteur ?

La durée de vie est décrite avec des cycles d'accouplement, mais la raison la plus courante est l'endommagement du câble dû à des charges mécaniques élevées. Les cycles d'accouplement accessibles sont d'environ 500 pour les contacts argentés.

Comment puis-ich détecter un connecteur rond défectueux ?

  • L'isolation indique des ruptures de câble.
  • Les dispositifs d'arrêt sont dégrippés, sales ou corrodés, ne peuvent plus être déraccordés ou reliés.
  • Les codages de connecteur sont cassés ou déformés.
  • Les décharges de traction ne sont plus nécessaires.

Was faut-il respecter lors du remplacement de la technique de connexion de l'actionneur de capteur ?

En raison du caractère systémique de ces connecteurs, il n'est pas possible de monter de faux connecteurs ronds. Lors du remplacement des connecteurs de câbles, il est nécessaire de respecter les caractéristiques électriques et les types de protection ainsi que les environnements d'installation. Pour les codages de couleur interchangeables, les mêmes couleurs doivent être utilisées dans les mêmes positions.
