Phoenix Contact 1424711 Répartiteur en T M12 mâle, droit, mâle, droit Nombre de pôles: 5 1 pc(s) Piece

EAN :
Ref. fabricant :
Code produit :

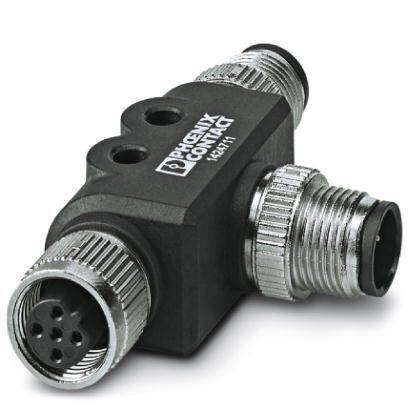

Un adaptateur en T avec des raccords à vis en métal et trois embouts. Le logo de Phoenix Contact est visible sur le boîtier noir.
Photo non contractuelle
Un adaptateur en T avec des raccords à vis en métal et trois embouts. Le logo de Phoenix Contact est visible sur le boîtier noir.

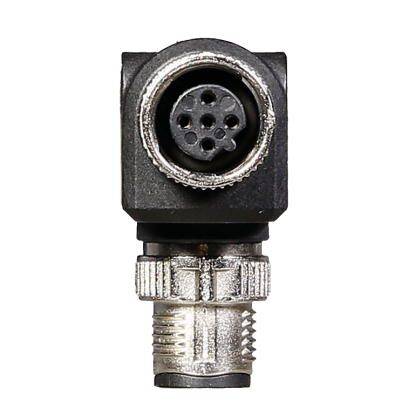

Un connecteur noir multipolaire avec un boîtier rond et des contacts femelles argentés, vu de face.

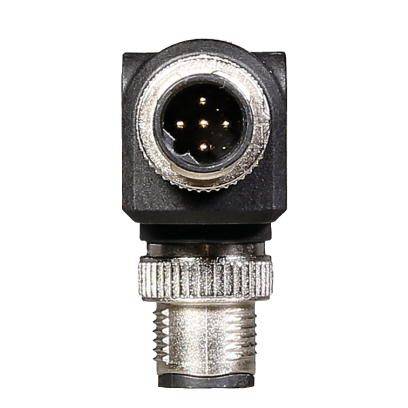

Une fiche noire avec un couvercle à vis métallique, présentant cinq broches de contact.
Dessin technique d'un connecteur avec filetage M12. Dimensions : 66,5 mm de longueur, 38 mm de hauteur. Présente les détails des composants et des connexions.
Schéma électrique avec cinq lignes horizontales, numérotées de 1 à 5. Des bobines sont intégrées dans les lignes 2 et 4. Les lignes sont connectées par des lignes verticales.
'Diagramme de connecteur DIN à 5 broches avec numéros de broches. Les cercles représentent les broches, numérotées de 1 à 4. Les numéros sont disposés à l'extérieur à gauche.'

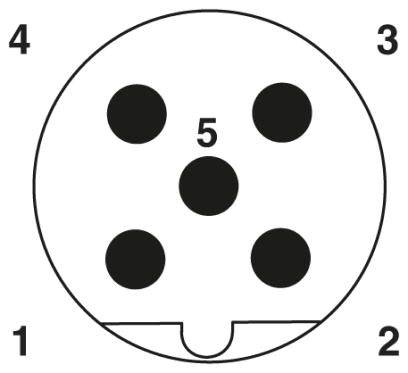

Connecteur à cinq contacts avec encoche en bas. Les contacts sont numérotés : 1 en bas à gauche, 2 en bas à droite, 3 en haut à droite, 4 en haut à gauche.

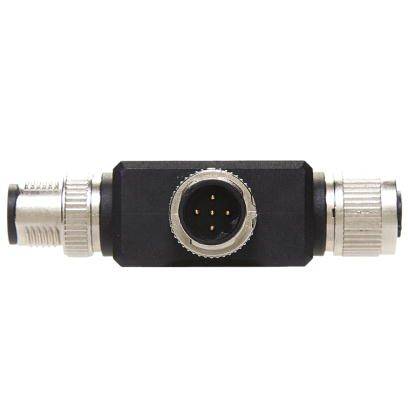

Un adaptateur noir avec deux connecteurs ronds et des filetages métalliques sur les côtés ; partie centrale femelle ronde à quatre pôles.
1/8
Photo non contractuelle
Type de produit
Répartiteur en T
Forme
mâle, droit
mâle, droit
Norme de connecteur
Connectique Sensorik
Coté A
M12 mâle droit
Coté de raccordement B
M12 mâle droit
Fiche technique (PDF)
European union
Phoenix Contact
Livraison avant le mar. 6 octobre

248 pièce(s)
Vente et expédition :
Conrad Electronic CGV

Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
133,33 €
3
2% = 3,25 €
130,08 €
5
3% = 4,55 €
128,78 €
10
4% = 5,42 €
127,91 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €

Nombre

Total (133,33 € / unité(s))
133,33 €
HT
dont 0,02 €  d’éco-part
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique
  • Caractéristiques techniques
  • Variantes
  • Documents et téléchargements
  • Description
  • Souvent achetés avec

Caractéristiques techniques

  • Type de signal/catégorie : Profibus DP, 12 Mbits/s.
  • Normes/dispositions : connecteur M12 IEC 61076-2-101
  • Cycles d'accouplement : ≥ 100
  • Couple de serrage : 0,4 Nm (connecteur M12)
  • Degré de pollution : 3
  • Classe de inflammabilité UL 94 : V0
  • Catégorie de surtension : II
  • Matériau du corps de la poignée : PBT
  • Matière moletée : zinc moulé sous pression, nickelé
  • Matériau du joint : NBR
Type d'emballage

Piece

Type

SAC-5PT-FB/2XMB PBDP SH

Type de produit

Répartiteur en T

Forme

mâle, droit

mâle, droit

Norme de connecteur

Connectique Sensorik

Coté A

M12 mâle droit

Coté de raccordement B

M12 mâle droit

Nombre de pôles

5

Tension nominale

48 V/AC

Courant nominal

4 A

Courant nominal - arrondi

4 A

Connexion

connecteur mâle

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M12

Codification

B

Matériau du contact

CuZn

Revêtement du contact

Ni/Au

IP65

Spécificités

blindé

Température min.

-25 °C

Température max.

+85 °C

Type de fermeture

à vis

Référence fabricant

1424711

Contenu

1 pc(s)

UKCA

oui

Variantes(Les prix s'entendent HT hors frais de port)

Coté de raccordement B
Type
Norme de connecteur
Forme

Phoenix Contact 1424711 Répartiteur en T M12 mâle, droit, mâle, droit Nombre de pôles: 5 1 pc(s) Piece
Phoenix Contact 1424711 Répartiteur en T M12 mâle, droit, mâle, droit Nombre de pôles: 5 1 pc(s) Piece

2209247


Ce produit
M12 mâle droit
SAC-5PT-FB/2XMB PBDP SH
Connectique Sensorik
mâle, droitmâle, droit
Phoenix Contact 1424712 Répartiteur en T M12 mâle, droit, femelle, droit Nombre de pôles: 5 1 pc(s)
Phoenix Contact 1424712 Répartiteur en T M12 mâle, droit, femelle, droit Nombre de pôles: 5 1 pc(s)

2209248


M12 femelle droit
SAC-5PT-F/F-M VP
CANopen-/DeviceNet
mâle, droitfemelle, droit
Phoenix Contact 1424713 Répartiteur en T M12 mâle, droit, mâle, droit Nombre de pôles: 5 1 pc(s)
Phoenix Contact 1424713 Répartiteur en T M12 mâle, droit, mâle, droit Nombre de pôles: 5 1 pc(s)

2209249


M12 mâle droit
SAC-5PT-FB/MB-MBF PBDP SH
Profibus
mâle, droitmâle, droit

Documents et téléchargements

Fiche technique

European union

Fiche technique 2209247 Phoenix Contact 1424711 Répartiteur en T M12 mâle, droit, mâle, droit Nombre de pôles: 5 1 pc(s) Piece

Fiche technique 2209247 Phoenix Contact 1424711 Répartiteur en T M12 mâle, droit, mâle, droit Nombre de pôles: 5 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209247 Phoenix Contact 1424711 Répartiteur en T M12 mâle, droit, mâle, droit Nombre de pôles: 5 1 pc(s) Piece

Description

Transmission fiable des signaux - blindage à 360° dans un environnement à charge électromagnétique.

Ce texte a été traduit par une machine.

Description

Transmission fiable des signaux - blindage à 360° dans un environnement à charge électromagnétique.

Ce texte a été traduit par une machine.
