Conseils

Si vous souhaitez contrôler ou commuter les tensions et les courants, nous disposons de transistors bipolaires en commutation nécessaire à la réalisation de vos projets. Étant un des composants actifs discrets les plus utilisés dans les conceptions et circuits électroniques, ils vous seront utiles pour tous types de signaux électriques. Les transistors ont révolutionné l’électronique en tant que composants de base des circuits intégrés, remplaçant les solutions plus énergivores et peu encombrantes. La majorité des produits de notre gamme de transistors bipolaires ont été choisis pour répondre à toutes les exigences les plus rigoureuses.

Ce texte a été traduit par une machine.

Des informations intéressantes sur les transistors

  • Was transistors?

  • Quels sont les types et les types de transistors ?

  • Critères d'achat pour les transistors - à quoi s'agit-il ?

  • Conclusion : comment acheter le bon transistor

  • FAQ - questions fréquentes sur les transistors

Was transistors?

Les transistors sont des composants électroniques de semi-conducteurs qui servent à contrôler ou à commuter les tensions et les courants. Le mot transistor est dérivé de la combinaison de mots « transfert » et « résistif » et désigne la propriété des transistors pour agir comme résistances contrôlables par des changements de résistance des couches semi-conductrices. Aujourd'hui, ces couches de semi-conducteurs sont principalement basées sur du silicium doté.

En règle générale, les transistors bipolaires sont désignés par le terme transistor, souvent avec le sigle BJT (transistor de jonction bipolaire). Ils sont composés de trois couches minces de semi-conducteurs qui se superposent directement. Chacune de ces couches possède un connecteur électrique qui est sorti du boîtier. Ces connecteurs sont appelés base, émetteur et collecteur (B, E, C). Le circuit semi-conducteur du collecteur de l'émetteur forme le chemin de courant contrôlable qui est commandé via le port de base. La mise en place d'un courant de base relativement faible influence la conductivité de la ligne de l'émetteur du collecteur, la conductivité du transistor sans courant de base étant proche de zéro et augmente avec le courant de commande. Il est physiquement comparable à une vanne qui ne nécessite que des forces d'actionnement très faibles, mais qui peut commander de grandes quantités de volume. Le facteur entre le courant de base et le courant de l'émetteur du collecteur est appelé amplification du courant. Par exemple, si le facteur d'amplification du courant d'un transistor est de 100, un courant de base de 1 ma provoque un courant de 100 ma dans la ligne de l'émetteur du collecteur.




Quels sont les types et les types de transistors ?

En principe, selon l'ordre des trois couches de semi-conducteurs, les transistors sont appelés transistors NPN ou PNP. Dans le schéma de commutation, la différence de ces deux types est visible par la petite flèche sur le connecteur de l'émetteur. Pour le transistor NPN, celui-ci est orienté vers l'extérieur, pour le transistor PNP vers l'intérieur. En conséquence, les transistors de type NPN conviennent pour des tensions positives, tandis que pour les transistors PNP, les polarités sont inversées.

Les transistors Darlington commutent deux transistors bipolaires normaux en un circuit amplificateur principal et pré-amplificateur dans un seul boîtier. Cela permet d'obtenir un gain de courant beaucoup plus élevé sans avoir besoin d'un autre câblage extérieur.

Les transistors préchargés intègrent une résistance Bias dans leur boîtier. Ainsi, une tension de base définie est préréglée pour placer le point de travail du transistor dans la plage souhaitée, par exemple pour les applications audio et de tension alternative.

Les transistors HF sont spécialement optimisés pour les applications à haute fréquence. Ils possèdent des capacités rétroactives particulièrement petites et des temps de montée et de descente rapides.

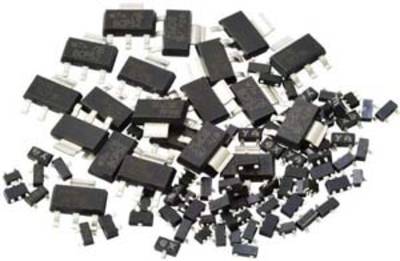

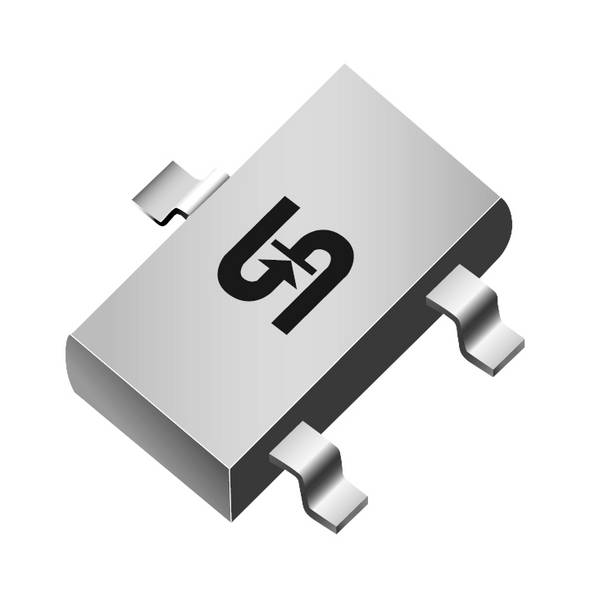

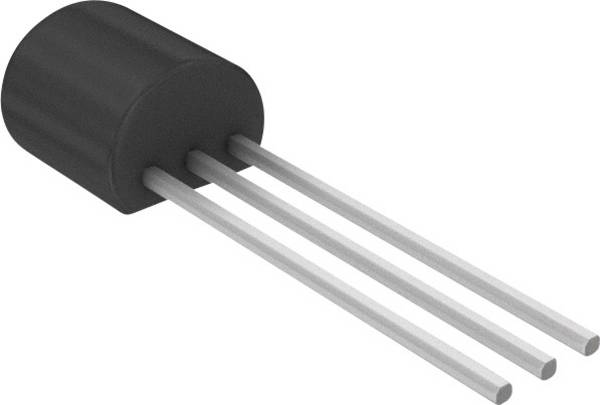

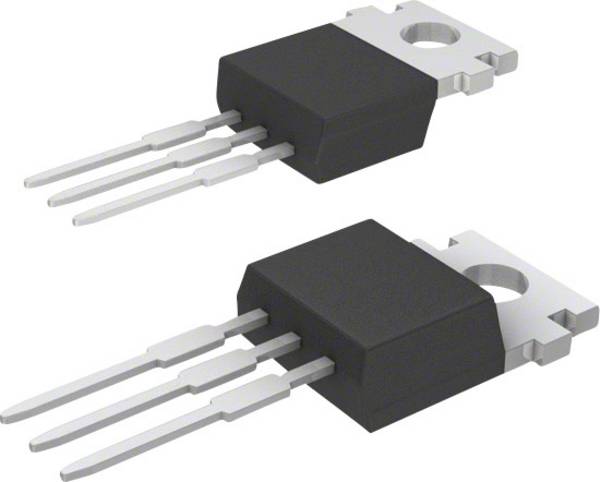

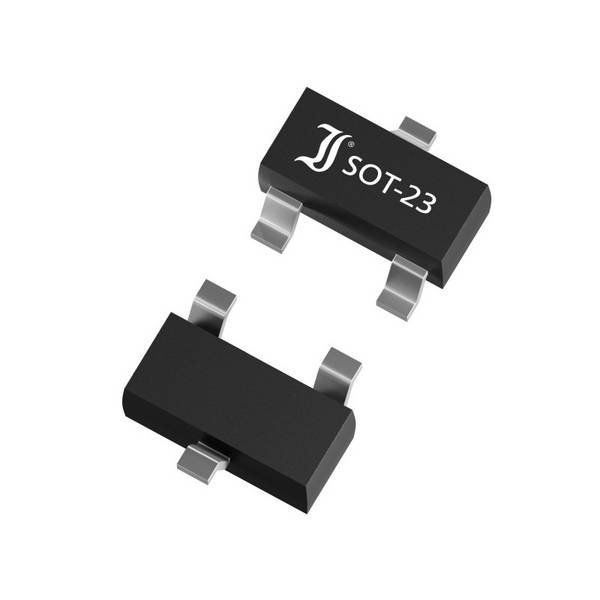

Les transistors sont proposés dans une large gamme de normes de boîtier ; en technique CMS et pour montage traversant conventionnel (THT). Les transistors individuels pour les petites puissances sont généralement enfichés dans un boîtier en plastique. Les transistors de puissance doivent en général être refroidis, ils possèdent donc un boîtier métallique bien thermoconducteur ou une plaque de base métallique pour être reliés à un dissipateur thermique ou à une surface de refroidissement.

Les transistors sont dotés de deux à sept transistors individuels. Ils sont peu encombrants et simplifient la manipulation. Comme pour de nombreux autres types de boîtier, des embases enfichables adaptées sont disponibles chez Conrad. Un remplacement ultérieur peut être effectué sans soudure.

Les transistors appairés, appelés « paires ajustées », encercrent deux transistors identiques dans un boîtier dont les caractéristiques électriques sont très proches les unes des autres.



Critères d'achat pour les transistors - à quoi s'agit-il ?

Si un gain de courant élevé est nécessaire, les transistors Darlington sont bien adaptés. Dans de nombreux cas, il est possible de renoncer à un gain principal et avant séparé, ainsi qu'aux composants supplémentaires nécessaires. Par exemple, pour les applications audio et les circuits d'amplification multi-canaux, les transistors sont disponibles en tant que paires adaptées. Ces transistors sélectionnés présentent de faibles écarts entre eux et garantissent une linéarité optimale en mode parallèle. Pour des fréquences plus élevées, les transistors HF sont particulièrement adaptés grâce à leurs propriétés spéciales.

Les réseaux de transistors permettent le développement de circuits plus compacts que lors de l'utilisation exclusive de transistors individuels. Spécialement pour les petites puissances, elles représentent une solution avantageuse et peu encombrante, qui offre des avantages même lors de la fabrication de pièces et de soudures.

Il ne faut pas confondre les désignations NPN et PNP pour tous les types et tous les types de construction, car les deux types de transistors ne sont pas interchangeables entre eux. Le facteur de gain du transistor est un paramètre important, il doit être adapté aussi précisément que possible à la tâche prévue, de même que la bande passante de gain doit être suffisante. Pour faire fonctionner un transistor dans la zone de travail sécurisée, les informations nécessaires sont disponibles dans la fiche technique correspondante.



Conclusion : comment acheter le bon transistor

Lors des nouveaux développements de circuits, il convient de toujours accorder une attention particulière aux valeurs électriques respectives conformément à la fiche technique afin de choisir le modèle de transistor le plus adapté à la tâche. La capacité de charge des transistors ne doit pas être trop élevée, ce qui présente des avantages en termes de fiabilité et de sécurité fonctionnelle à long terme. Une utilisation dans des conditions environnementales plus exigeantes nécessite le respect de la plage de température admissible et nécessite éventuellement un délating dans un environnement chaud. Dans ce cas, sélectionnez un transistor avec des réserves de puissance appropriées.

Si un transistor défectueux doit être remplacé, le type identique doit être utilisé dans la mesure du possible. Si celui-ci n'est plus disponible, il existe des tableaux de comparaison permettant de trouver un transistor compatible électriquement. La forme du boîtier mérite également d'être prise en compte : le pas est-il correct pour les types câblés ou la position et la taille des pastilles de soudure pour les transistors CMS ? Le boîtier est-il lui-même compatible avec l'espace disponible et les éventuels dissipateurs de chaleur et trous de montage ?

Veillez à ce que les marques de contrôle nécessaires soient bien en place et à ce que les normes requises soient conformes. Les transistors proposés dans la boutique Conrad sont fiables et de longue durée et répondent à des exigences de qualité élevées.



FAQ - questions fréquentes sur les transistors

Was faut-il tenir compte lors de la manipulation et du traitement des transistors ?

Comme la plupart des composants électroniques de semi-conducteurs, les transistors sont exposés à des décharges électrostatiques. Le retrait de l'emballage et toutes les étapes de manipulation et de traitement suivantes doivent donc être effectués conformément aux directives ESD pertinentes afin d'éviter tout dommage. Il est également important de respecter la température de soudage maximale autorisée ainsi que la durée de soudage afin d'éviter les dommages dus à la surchauffe.

Quelles températures de fonctionnement maximales supportent les transistors ?

Pour les transistors de silicium courants, une température de couche de blocage de 150 à 200°°C ne doit pas être dépassée, selon le type. Des températures plus élevées entraînent la destruction immédiate ou accélèrent considérablement le vieillissement. Les valeurs électriques autorisées indiquées dans la fiche technique se rapportent généralement à un fonctionnement à° une température ambiante de 25 °C. Des températures ambiantes plus élevées entraînent un délating, pour ce faire, vous trouverez des schémas correspondants dans la fiche technique.

Les transistors peuvent-ils être surchargés électriquement ?

Un fonctionnement momentané au-dessus des valeurs de tension spécifiées n'est pas autorisé. De même, ni les courants autorisés ni la puissance dissipée maximale ne doivent être dépassés. La résistance thermique non influençable entre les plaquettes et le boîtier de semi-conducteurs pourrait entraîner une augmentation de la température du semi-conducteur proprement dit, même en cas de refroidissement extérieur.
