Informations intéressantes sur les tubes LED

Une utilisation efficace des ressources énergétiques met de plus en plus l'accent sur les entrepreneurs responsables.

Ce n'est pas surprenant, car les avantages sont évidents. En plus de protéger notre environnement, les coûts d'exploitation sont considérablement réduits.

L'éclairage offre un potentiel d'économie d'énergie considérable lors de la conversion des lampes fluorescentes traditionnelles en tubes LED économes en énergie.

Tubes LED économes en énergie comme plafonniers dans une succursale Conrad.

  • Was LED tubes?

  • Comment les tubes LED sont-ils conçus ?

  • Paramètres techniques importants des tubes LED

  • Conversion de lampes néon sur tubes LED

  • Sélection du tube LED approprié

  • Conclusion



Was LED tubes?

Tube fluorescent

Les tubes LED ont les mêmes formes de tubes fluorescents classiques en termes de longueurs et de diamètres disponibles. Le tube fluorescent conventionnel existe comme idée technique depuis le milieu des années 1920. Une décharge de gaz a été utilisée par des gaz nobles qui ont émis de la lumière ultraviolette.

Le gaz utilisé était le néon, was qui a donné lieu à la désignation « tube à néon ». La couche lumineuse à l'intérieur du tube est émise par l'irradiation UV du gaz précieux lumineux, même par fluorescence, pour éclairer la lumière visible.

Un démarreur est nécessaire pour le fonctionnement des tubes fluorescents. Avec une bobine d'étranglement, il génère la tension élevée nécessaire pour le démarrage de la décharge de gaz. Le limiteur est également connu sous le nom de ballast et limite également l'alimentation en courant pendant le fonctionnement.

Les inconvénients des tubes fluorescents sont l'effort électrotechnique, la consommation d'énergie, le scintillement, la lumière blanche froide et, en fin de compte, les toxines dans le tube lui-même

Tube fluorescent classique avec contacts de raccordement sur un côté.

Par ailleurs:

Lorsque de nombreux tubes fluorescents sont utilisés dans un bâtiment, les bobines de régulation forment une charge inductive élevée. Cela crée un courant blanc qui oscille entre le consommateur et le producteur HER. Pour que ce courant blanc, qui est détecté chez les clients industriels, n'entraîne pas inutilement la facture d'électricité, il doit être compensé de manière complexe.

Les LED à haute puissance (diode électroluminescente) offrent de nouvelles possibilités de maintien de la forme du tube fluorescent et de surmonter ses inconvénients. Les tubes néon scintillantes et toxiques, ainsi que les boîtiers de lampe brumeuse, appartiennent donc au passé. Vous trouverez d'autres informations intéressantes et complètes sur le fonctionnement des LED dans notre guide LED.

Guide-conseils LED


Comment les tubes LED sont-ils conçus ?

LED haute performance

LED CMS puissante.

Dans le cas d'un tube LED, de nombreuses LED lumineuses sont montées sur une carte de circuit imprimé allongée et sont intégrées dans le tube.

Pour le montage industriel, des LED CMS (CMS: « surface mounted device », en allemand: « surface montable device ») sont utilisées. Les lampes LED ainsi équipées sont également appelées tubes LED CMS.

Le tube réel est constitué d'un boîtier en plastique blanc, fabriqué en polycarbonate incassable dans le cas des tubes LED Osram. Le revêtement sert à protéger les yeux afin d'éviter les reflets en regardant directement dans la lumière d'une LED.

Les lampes LED peuvent être sélectionnées de manière à ce qu'elles diffusent la lumière dans la couleur souhaitée, par exemple la lumière blanche de jour, qui n'est pas si fatigante pour l'œil humain. Selon l'équipement électronique, les tubes lumineux peuvent également être atténués.



Paramètres techniques importants des tubes LED

construction

Les longueurs des lampes LED sont largement normalisées : elles sont disponibles en 600, 1200 et 1500 mm de long. Mais d'autres longueurs sont disponibles.

Pour le diamètre, on trouve généralement la désignation T8. Cette désignation sert de base à la valeur d'un huitième pouce. T8 signifie donc 8 fois 3,175 mm (1/8 pouce) et correspond à environ 26 millimètres.

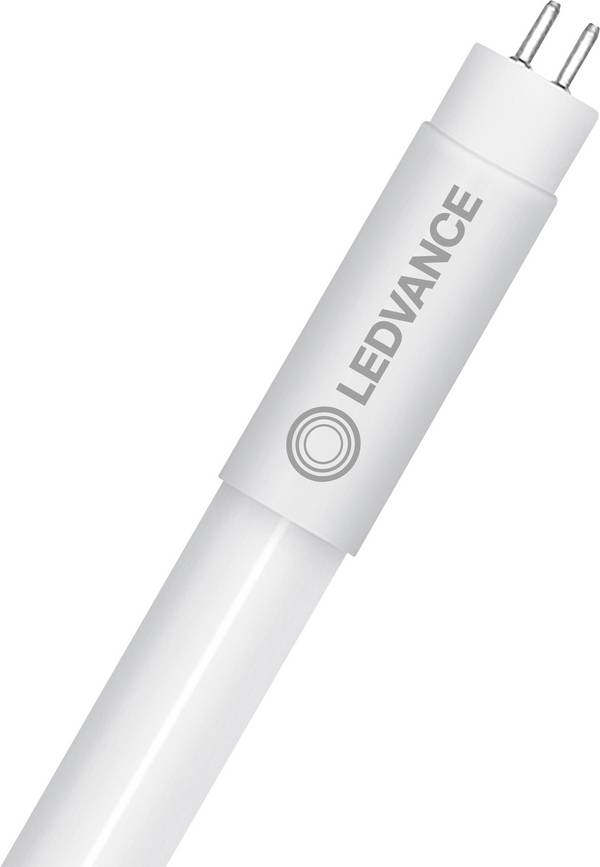

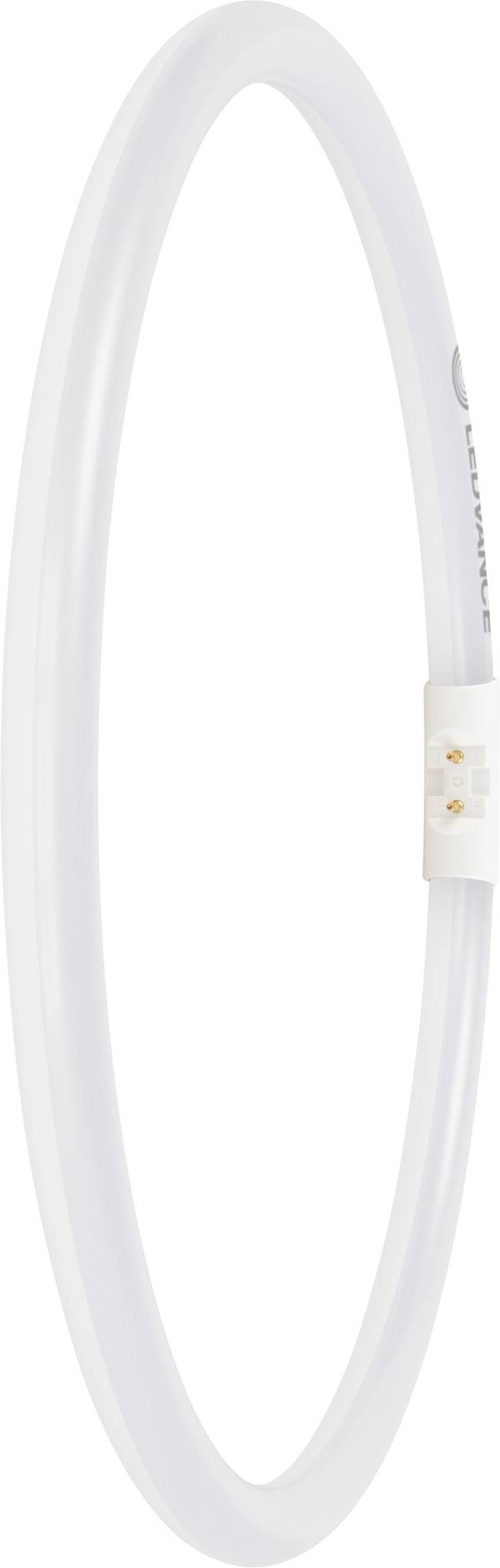

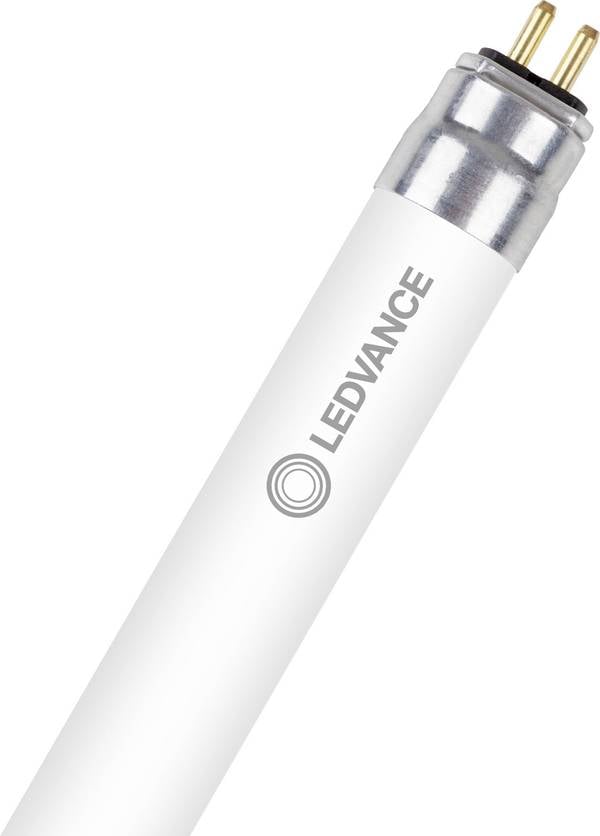

T8 est désormais la mesure courante des tubes lumineux. Certains modèles plus fins sont également disponibles avec le diamètre T5 (16 mm).

Tube LED G13 T8 de Philips Lightning.



Socle

Le chiffre situé à côté de la désignation du socle « G » indique la distance en millimètres entre les broches du socle.

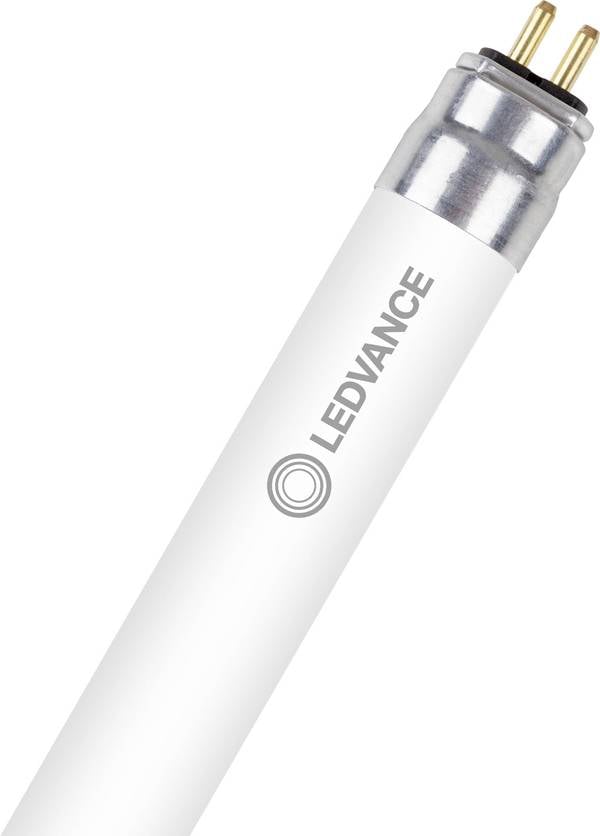

La base G13 a été conservée par le tube fluorescent classique, de sorte qu'il est possible de passer à des tubes à LED sans changer la douille du tube. Cela vaut également pour la base G5.

Certains tubes avec éclairage LED de fournisseurs tels que Osram et Philips disposent de capuchons d'extrémité rotatifs was qui permettent d'orienter la lumière vers les lampes LED montées.

Tube LED

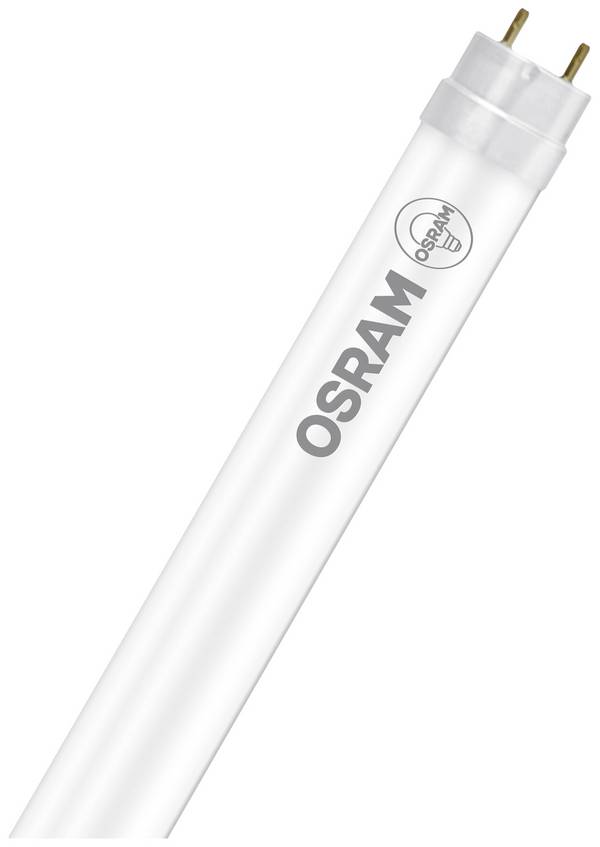

Tube LED Osram avec une base G13.



Tension de fonctionnement

La tension de fonctionnement est comprise entre 30 et 230 volts. Les tubes LED avec une tension de fonctionnement de 230 V fonctionnent normalement avec des ballasts conventionnels ou à faible perte. Si la tension de fonctionnement est inférieure, les tubes LED sont alimentés par des ballasts électroniques (ballast électronique).



Performances

La puissance d'un tube LED est indiquée en watts (W). Jusqu'à présent, la désignation du produit fait souvent mention de la valeur de puissance appropriée d'une lampe classique (également en watts).

Par exemple, un tube LED de 19,1 W correspond à une ampoule classique de 58 W.

Plus les LED sont montées dans le tube à LED, plus la puissance lumineuse est élevée.



Puissance lumineuse

Le flux lumineux en lumens (lm) indique la luminosité de la lumière émise. A titre de comparaison, une ampoule classique de 25 watts émet environ 220 lumens. Le tube LED G13 T8 d'Osram de 7,6 W offre 700 à 800 lumens avec une efficacité énergétique de classe A+.
Environ 280 lumens par mètre carré sont recommandés pour un bureau. Un bureau individuel de 10 mètres carrés aurait donc besoin de 13 ampoules à incandescence de 25 watts, mais seulement de quatre tubes LED Osram.



Couleur de lumière

Les tubes lumineux LED d'Osram et d'autres fabricants sont dotés de trois lettres d'identification couleur. Le premier chiffre représente l'indice de rendu des couleurs Ra (CRI anglais pour « Colour Rendering Index »), généralement 8 pour la valeur 80.
A titre de comparaison : la lumière du jour ou les ampoules ont un indice de rendu des couleurs de 100 Ra en raison du spectre lumineux complet.

Les deux chiffres suivants indiquent la position des milliers et des centièmes de la température de couleur.

La séquence de chiffres 840 signifie donc : indice de rendu des couleurs 80 et température des couleurs 4000 Kelvin (correspond au blanc neutre). Ces indications sont généralement reprises sur les emballages en mots supplémentaires pour faciliter le choix.

Étiquette d'emballage d'un tube LED T8 de
120 cm, 19 W, Ra 80 et 6500 Kelvin.



Durée de vie et résistance de commutation

Les tubes LED peuvent atteindre une durée de vie de 10 000 heures en fonction du modèle. Les lampes LED produisent alors encore environ 70 % de leur flux lumineux d'origine.

Les principales caractéristiques techniques impriment souvent les fabricants sous une forme claire sur l'emballage étroit.

Des informations supplémentaires, telles que la résistance de commutation, peuvent être obtenues dans les fiches techniques des différentes sources lumineuses.

Toutes les données importantes du tube LED en un coup d'œil.



Conversion de lampes néon sur tubes LED

Il arrive sur le ballast

Ballast électronique pour l'installation de la lampe.

Pour les lampes néon, les ballasts sont utilisés avec différentes technologies. Les ballasts conventionnels (KVG) ne sont en principe que des bobines de régulation qui produisent brièvement la tension de démarrage et qui, plus tard, limitent le courant à travers le tube néon.

Comme les ballasts conventionnels ont des pertes élevées, des ballasts à faible perte (VVG) ont été développés. Grâce à une plus grande masse et à de meilleurs matériaux magnétiques, on a tenté de réduire la puissance dissipée des bobines de régulation.

Au fur et à mesure de l'évolution technique, des luminaires équipés d'ballasts électroniques (EVG) sont venus sur le marché, pour lesquels il n'est plus nécessaire de disposer de bobines d'accélération massives en raison de la fréquence de commutation élevée. La puissance dissipée est nettement inférieure à celle des ballasts conventionnels ou à faible perte et un démarreur n'est plus nécessaire.

Par conséquent, il existe également des tubes LED conçus pour les différents ballasts :

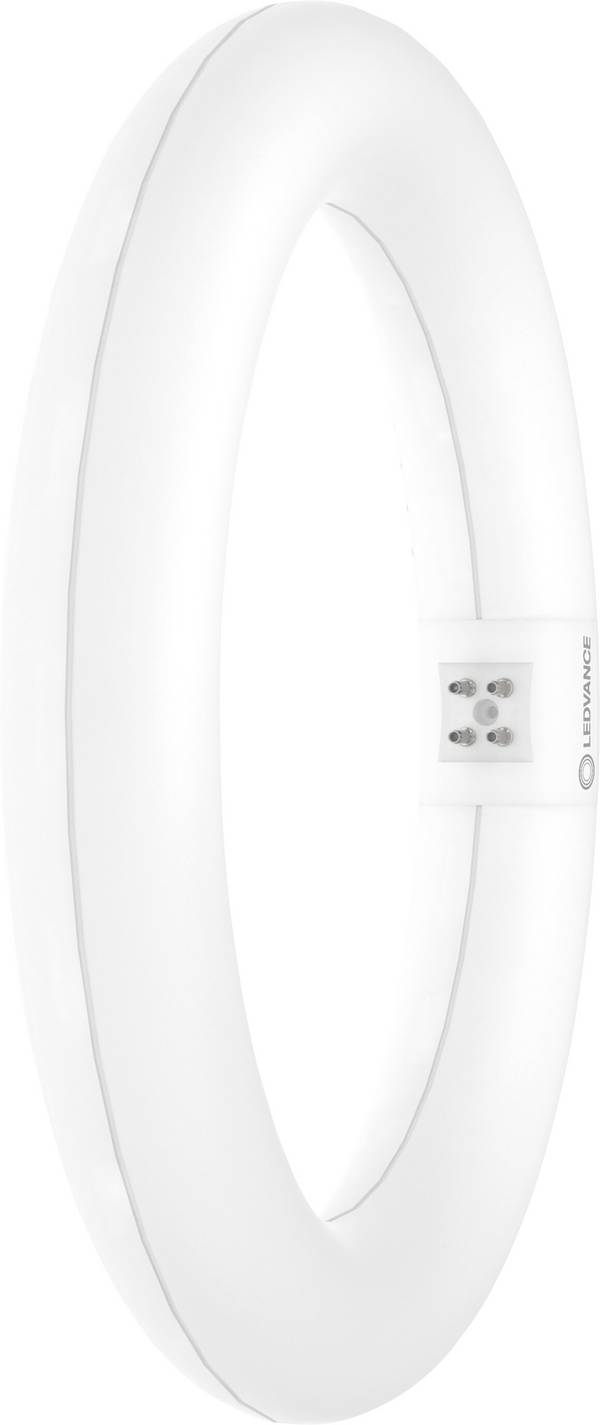

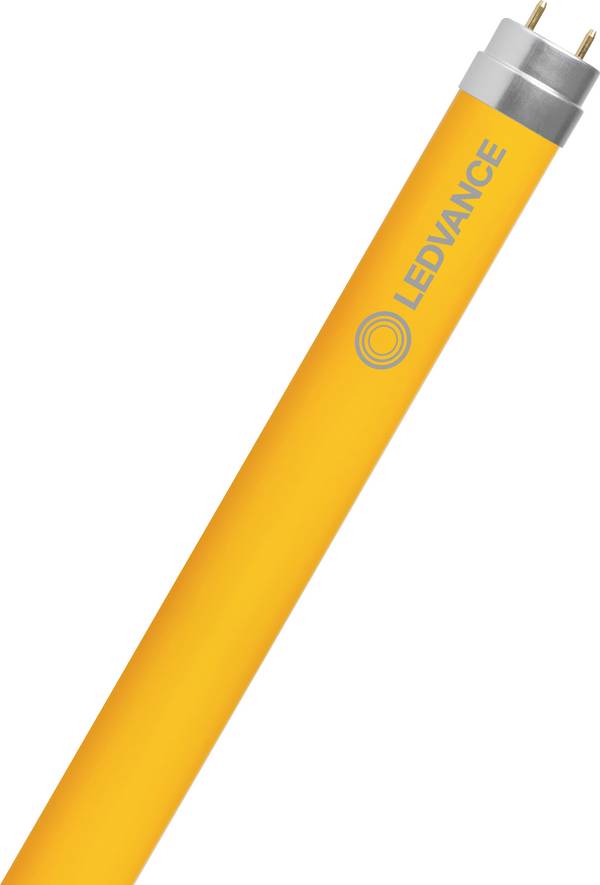

Tubes LED pour ballasts conventionnels

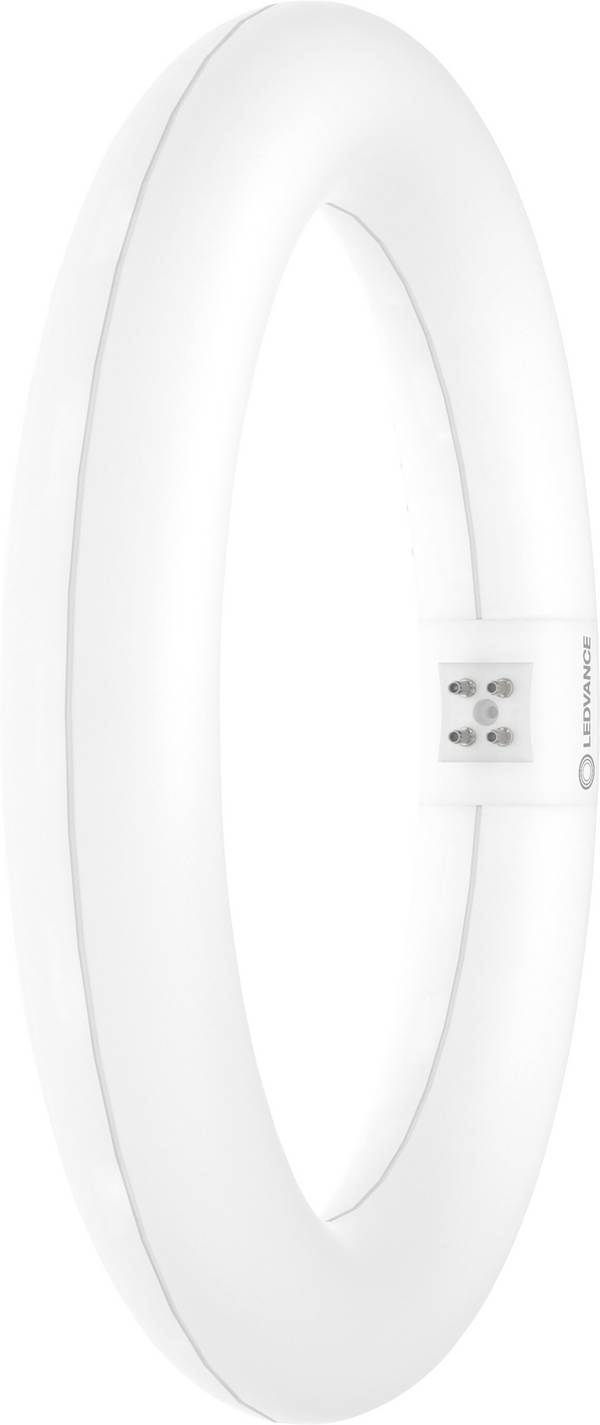

Tubes LED pour ballasts à faible perte

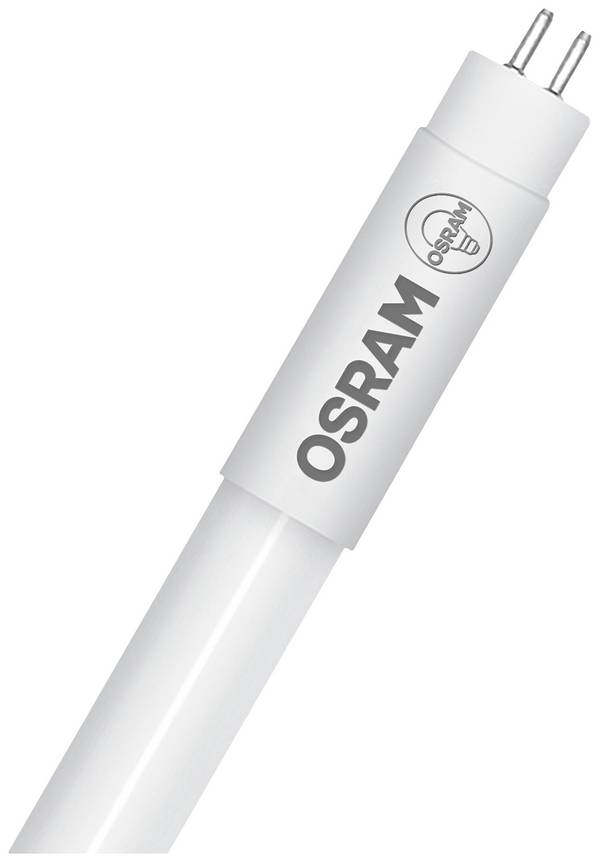

Tubes LED pour ballasts électroniques

Remarque technique :

Les tubes LED pour lampes avec ballast conventionnel (KVG) ou ballast à perte (VVG) sont alimentés directement sur la tension secteur 230 V. C'est pourquoi le démarreur doit également être retiré lors du remplacement de l'ampoule et remplacé par un démarreur LED.

Le démarreur LED est en principe un pont de court-circuit pour que la tension secteur soit directement transmise aux connexions du tube LED.

Pour les tubes à LED conçus comme un ampoule de rechange pour les lampes au néon avec ballast électronique (EVG), il est nécessaire de lire attentivement dans la documentation technique s'ils peuvent également être utilisés en combinaison avec des ballasts conventionnels ou à faible perte. Cela est soit autorisé, soit interdit, selon le fabricant de l'ampoule et le type d'ampoule.

Avis juridique

Si, lors du passage aux tubes à LED, on change simplement l'ampoule et, le cas échéant, le démarreur, on parle des variantes de rétrofit pour les tubes à LED. Dans ce cas, il n'est pas nécessaire de procéder à une modification technique du luminaire.

Pour la variante de conversion d'un tube LED, il est nécessaire de procéder à une transformation complexe de la lampe existante. Certains composants doivent être retirés du luminaire et le câblage doit être modifié. Cela n'est pas recommandé car cela fait automatiquement de l'exploitant du luminaire le fabricant. Cela signifie que l'exploitant d'un luminaire ainsi converti doit respecter toutes les obligations légales, y compris pour les fabricants.

En cas de doute, le fabricant du luminaire et le fabricant du tube LED doivent demander dans quelle mesure une combinaison est autorisée.



Le choix des tubes LED appropriés

Le choix d'un tube LED dépend en fin de compte de la lampe existante et de la lumière nécessaire sur le lieu d'utilisation.

Technique d'éclairage

Avant de pouvoir sélectionner un tube LED, la technique de la lampe fluorescente existante doit être testée. Si le luminaire dispose d'un démarreur, un tube LED doit être sélectionné pour les ballasts conventionnels ou à faible perte. Si le luminaire ne dispose pas de démarreur, un ballast électronique EVG est installé.


Puissance de l'ampoule

La puissance de l'ampoule LED doit toujours être choisie de manière à ce que la puissance lumineuse soit proche de celle de l'ampoule d'origine. Pour faciliter la sélection, les fabricants de lampes LED indiquent souvent les deux valeurs. La puissance de l'ampoule LED ne doit pas dépasser la puissance maximale admissible du tube néon.


Dimensions de l'ampoule

Vous devez ensuite sélectionner une ampoule dans la dimension adaptée. En plus de la longueur du tube lumineux LED (par ex. 120 cm), le diamètre (par ex. T8) joue également un rôle important dans la distance entre les broches de contact (culot de lampe).


Couleur de lumière

La couleur de la lumière dépend de l'utilisation. Dans le bureau, les luminaires sont agréables à l'éclairage de jour et permettent un travail sans fatigue. Dans un espace de vente où les couleurs et les contrastes doivent être mis en évidence, le blanc froid est la meilleure couleur de lumière.


Conditions ambiantes

Il n'est pas toujours possible de remplacer des tubes en verre au néon par des tubes LED en plastique. Des vapeurs agressives ou même des températures élevées peuvent rendre impossible l'utilisation de tubes LED. En cas de doute, la possibilité d'utilisation doit être demandée au fabricant.



Conclusion

Le remplacement d'un tube fluorescent par un tube avec des lampes LED n'est en principe pas une grande chose. Cependant, il convient de tenir compte de certains points importants tant au niveau de la mise en œuvre technique que du point de vue juridique.

Si vous ne souhaitez pas le faire vous-même ou si vous souhaitez adapter des tubes fluorescents à grande échelle, vous devez impérativement consulter en amont et sur le terrain des experts parfaitement familiarisés avec le sujet.
