Informations sur les vis métriques
-
Vis métriques pour de nombreux domaines d'utilisation
-
Filetage métrique selon ISO
-
Types de têtes de vis et d'entraînements de tête de vis
-
Matériaux de vissage
-
FAQ : les questions les plus fréquentes sur les vis métriques
Vis métriques pour de nombreux domaines d'utilisation
L'un des nombreux moyens de relier les composants ou les machines par connexion mécanique est de relier les bornes, les câbles, les clous ou les agrafes à l'aide de vis. Pour cela, les axes ou les goujons filetés sont utilisés. Les vis métriques disponibles sur Conrad sont normalisées selon ISO et diffèrent par leurs dimensions des filetages US ou Whitworth, qui ont des dimensions en pouces.
Les vis diffèrent selon les critères suivants :
- Type de filetage
- Diamètre de la broche, longueur de la broche
- Type de tête de vis, entraînements de tête de vis
- Matériaux
- Forme de la pointe : pointue ou émoussée
Filetage métrique selon ISO
En Allemagne, l'utilisation de vis métriques est la plus répandue. Depuis 1996, la norme ISO 1502 s'applique aux filetages métriques. Elle est spécifiée dans les normes DIN 13 et 14. En outre, il existe des vis impériales moins courantes, appelées filetages US ou Whitworth. Les filetages métriques ISO se subdivisent en filetages de réglage, filetages fins et filetages pointues, chacun étant différent en raison de la pente de la longueur du filetage.
Le diamètre extérieur des vis métriques est indiqué en millimètres par la désignation « M ». Ainsi M 10 est une vis d'un diamètre extérieur de 10 mm. La gamme s'étend de M 1 à M 64. On distingue simplement entre les filetages de réglage et les filetages fins en ce que la pente des filetages en millimètres est plus faible pour les filetages fins.
Les paires vis/écrou avec filetage métrique ISO sont également appelées filetages métalliques, même si la vis ou l'écrou sont constitués d'autres matériaux au cas par cas. Le terme sert à distinguer les vis qui coupent leur filetage dans le matériau de support, telles que les vis en tôle ou en bois.
Types de têtes de vis et d'entraînements de tête de vis
Les vis sont différentes à première vue dans la forme de la tête de vis.
- Les vis à tête hexagonale ont une forme extérieure six pans et sont généralement vissées et vissées à l'aide de clés ou de pinces.

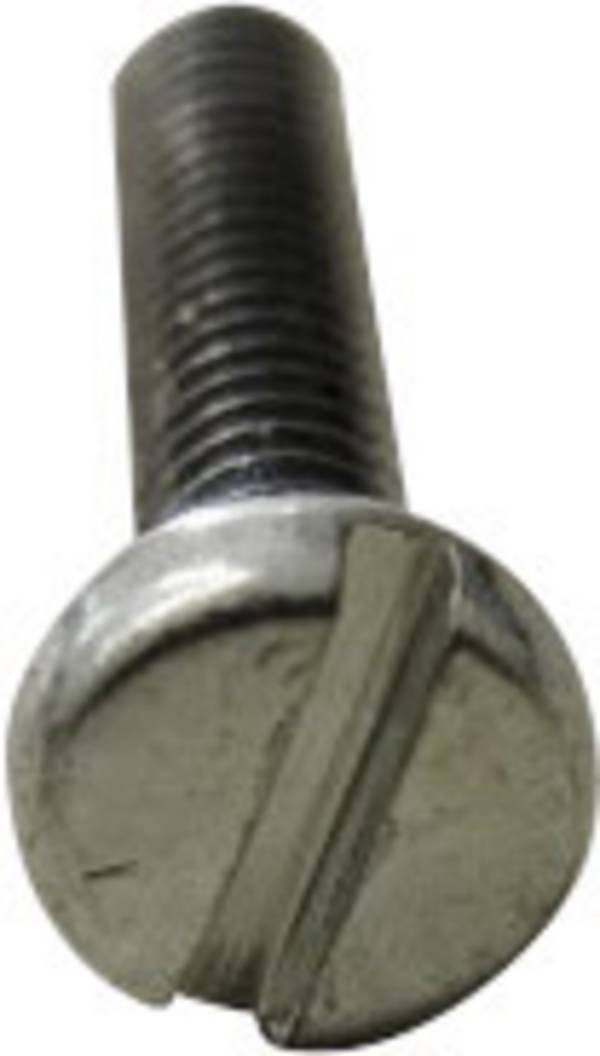

- Les vis à tête plate ont une surface plate et sont généralement vissées avec le matériau de support. Ils disposent généralement d'un entraînement par vis à l'aide d'une fente ou d'une fente croisée et d'un tournevis adapté.
- Les vis à tête bombée sont utilisées lorsque le support ne doit pas être enfoncé et que le risque de blessure dû aux bords surélevés doit être minimisé.

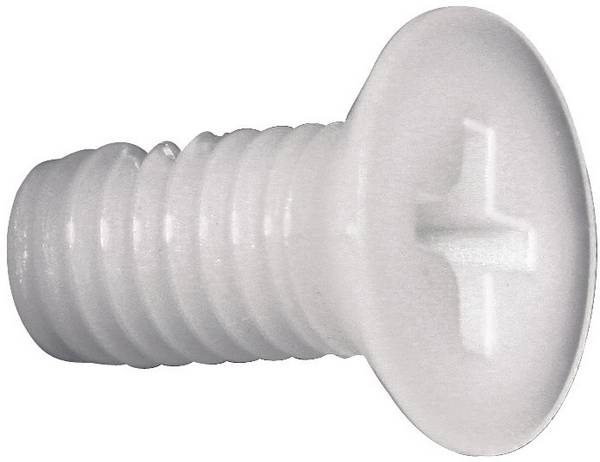

- Les vis à tête fraisée sont conçues de manière à ce que la tête s'enfonce dans la pièce jusqu'à ce qu'elle affleure la surface. Il existe des vis à tête fraisée plate ou ronde.

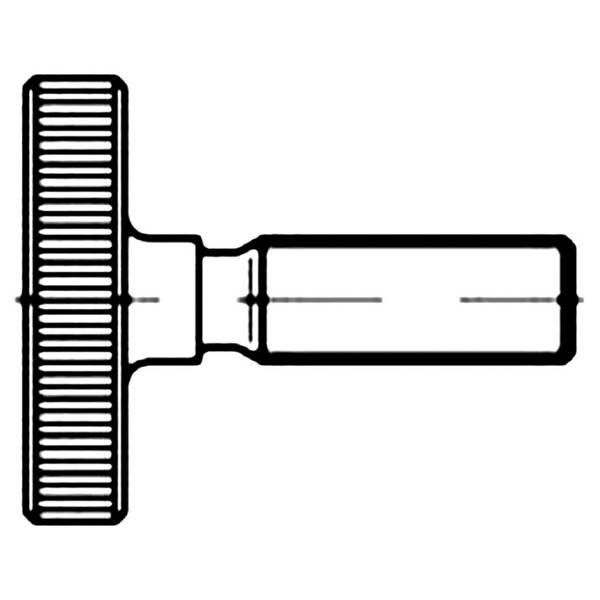

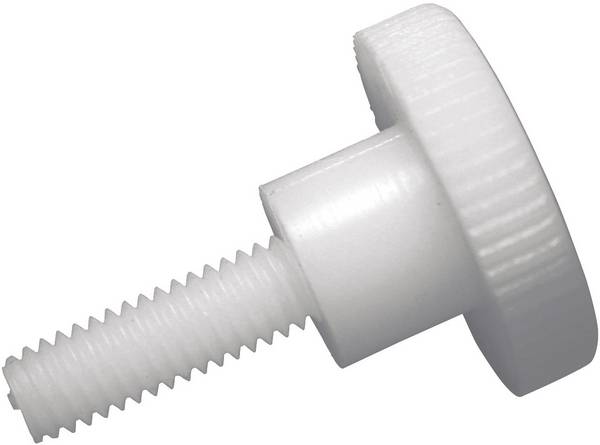

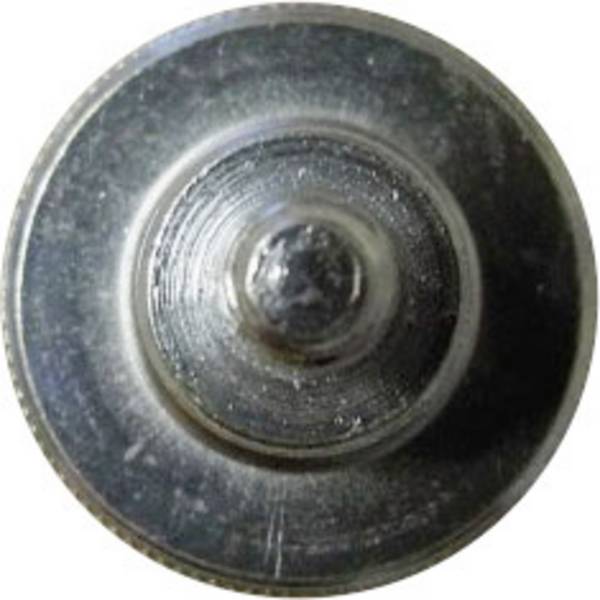

- Contrairement aux autres vis, les vis moletées et les vis à ailettes sont actionnées manuellement et non par un outil.
- Des vis décoratives sont placées en tête pour des raisons décoratives.

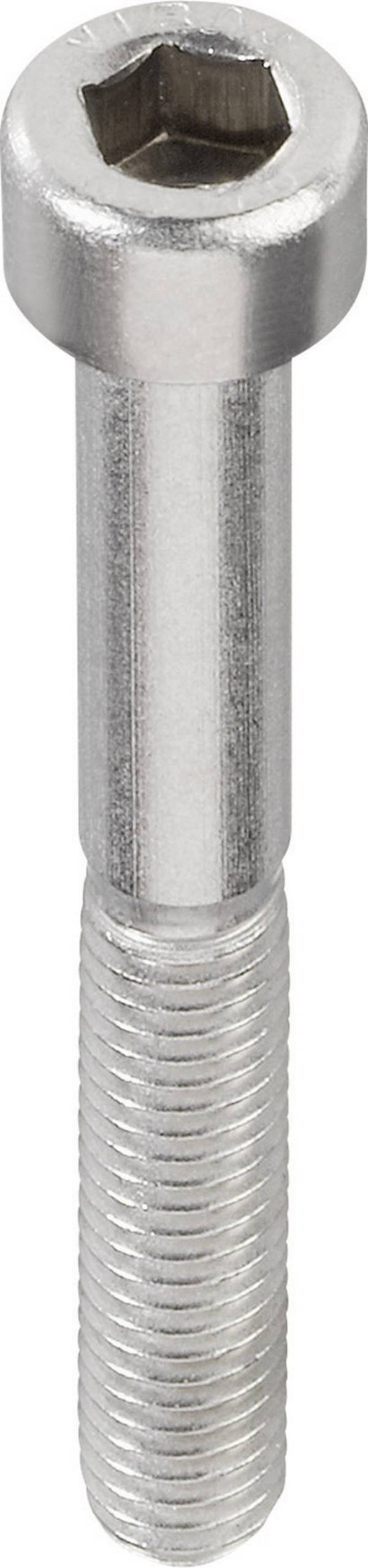

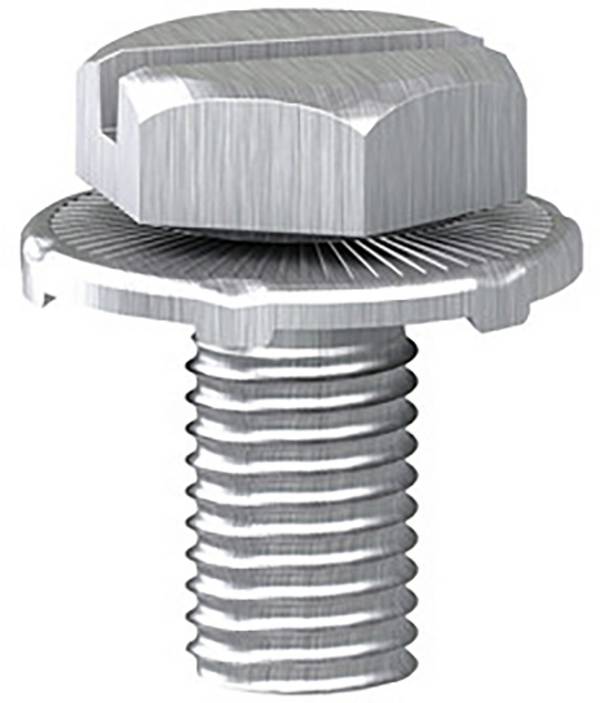

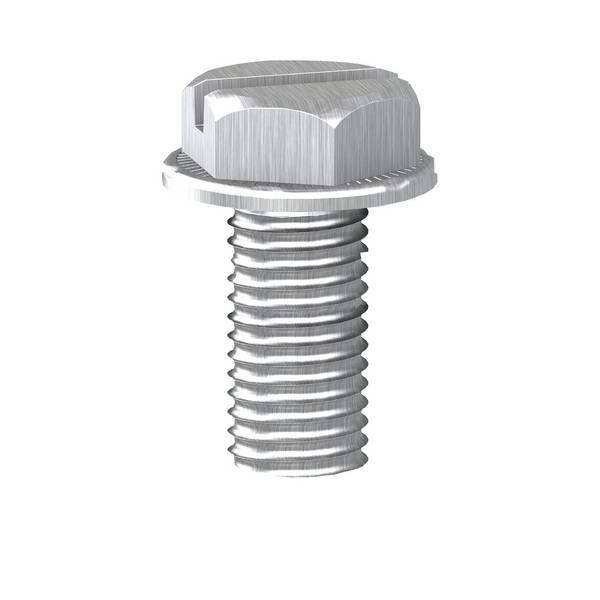

En plus de la forme extérieure de la tête de vis, on distingue la tête de vis en fonction du type d'outil utilisé pour commander la vis. Les formes d'entraînement très courantes sont fendues et cruciformes. Il existe également de nombreux autres entraînements tels que six pans internes (Inbus), quatre pans intérieurs, une denture multiple intérieure (XZN) et six pans intérieurs (Torx). Les modèles à six pans extérieurs et à quatre pans extérieurs sont également des formes d'entraînement et des variantes de tête en même temps. En outre, il existe des combinaisons de forme de vis telles que l'hexagone extérieur en combinaison avec une fente cruciforme intérieure.
Matériaux de vissage

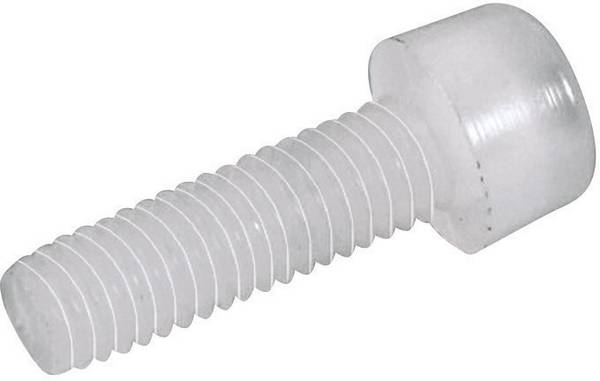

Les vis disponibles dans la gamme Conrad sont fabriquées à partir de matériaux différents. Vous trouverez des vis métriques en acier de différentes variantes, de l'acier de construction à l'acier inoxydable, en laiton et autres alliages, noircées ou galvanisées galvanisées, ainsi que des vis en plastique en polyamide.
FAQ : les questions les plus fréquentes sur les vis métriques
Quelles sont les vis à utiliser ?
L'utilisation des vis adaptées est particulièrement importante pour la stabilité et la longévité des installations. L'aspect sécurité s'accompagne de cela. C'est pourquoi il est important de préciser au préalable le matériau à utiliser pour les vis utilisées et la taille de filetage nécessaire. La longueur de la vis est également importante pour offrir une stabilité en fonction du matériau de support de la pièce d'assemblage. Les indications ont la forme diamètre x longueur, une vis M 5 x 120 a donc un diamètre extérieur de 5 mm et une longueur de 120 mm.
Le matériau utilisé dépend également de l'objectif d'utilisation. Pour une utilisation à l'extérieur, veillez impérativement à la résistance aux intempéries et à la rouille des vis utilisées. Dans le bois par exemple, des vis en acier et en acier inoxydable sont utilisées de préférence.
Quels sont les chevilles et écrous à insérer ?
Les vis à bois n'ont pas besoin d'un contre-pièce pour créer une connexion solide par connexion de force, car le filetage s'encreuse dans la pièce d'assemblage en bois. Le métal nécessite un raccord fileté adapté. Certains matériaux de support doivent être prépercés dans la taille appropriée et munis d'une cheville pour maintenir la vis.
Les vis en bois et en tôle ont une extrémité pointeuse, les vis en métal une extrémité émoussée.
Si des écrous sont nécessaires, veillez à indiquer les dimensions du filetage intérieur. Lorsqu'une cheville est utilisée comme pièce d'assemblage, l'indication du diamètre du trou central joue un rôle qui est en principe inférieur à celui du diamètre extérieur du filetage de la vis.
Pour mesurer la taille de vis requise, utilisez un pied à coulisse et tenez compte du fait que la tête de vis est incluse dans la longueur totale indiquée.
