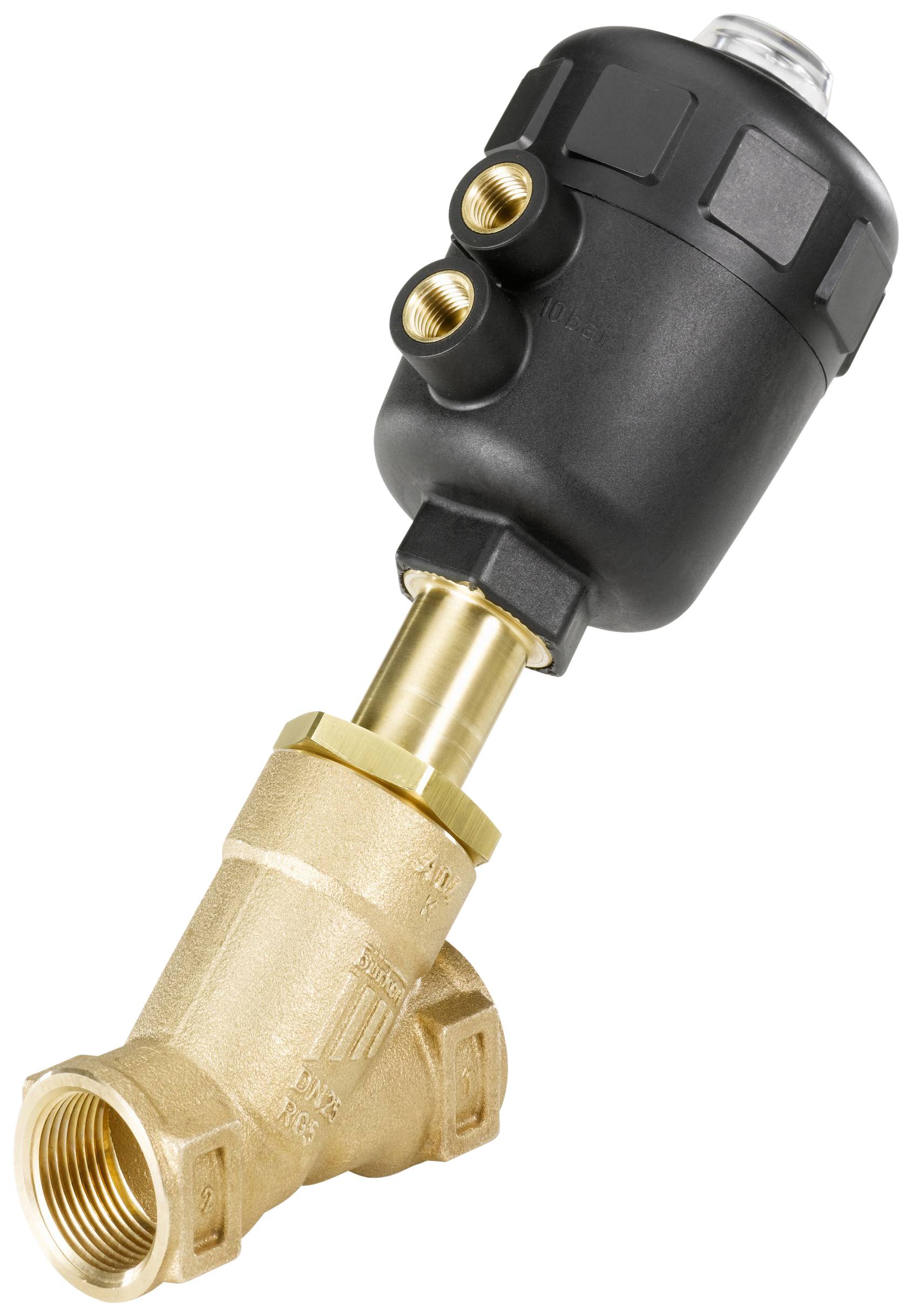

2/2 voies Vanne pneumatique Bürkert 1368 manchon G 2 1/2 Matériau du boîtier Cuivre rouge Matériau isolant PTFE
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
590,83 €
3
2% = 14,41 €
576,42 €
5
3% = 20,15 €
570,68 €
10
4% = 23,99 €
566,84 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (590,83 € / unité(s))
€
Plus que 1 pièce(s) en stock !
Caractéristiques techniques
- Raccordement G 21/2"
- Largeur nominale 65 mm
- Taille d'actionneur Ø 125 mm
- Valeur kv 90 m³/h
- Pression de pilotage 3,2 à 7 bar
- Pression de fluide jusqu'à 180°C 5,2 bar
- Température du fluide -10 à +180 °C
- Température ambiante -10 à +60 °C
- Référence fabricant
1368
- Hauteur
317 mm
- Longueur
185 mm
- Largeur
374 mm
- Diam. de l'entraînement
125 mm
- Valeur Kv
1500 l/min
- Matériau du boîtier
Cuivre rouge
- Raccord
manchon G 2 1/2
- Milieu d'utilisation
milieux neutres
- Fonction
2/2 voies
- Matériau isolant
PTFE
- Matériau (détails)
Joint : PTFE, corps : bronze
- Pression de contrôle (max.)
7 bar
- Pression de contrôle (min.)
3.2 bar
- Pression de service (max.)
5.2 bar
- Pression de service (min.)
0 bar
- Type
1368
- Connexion
Raccordement G 2 1/2
- Plage de température des médias
-10 à +180 °C
- Température max. des médias
+180 °C
- Température min. des médias
-10 °C
- Température ambiante max.
+60 °C
- Température ambiante min.
+5 °C
- Poids
11.200 kg
- Type de produit
Vanne pneumatique
Documents et téléchargements
Fiche technique
Fiche technique 623867 2/2 voies Vanne pneumatique Bürkert 1368 manchon G 2 1/2 Matériau du boîtier Cuivre rouge Matériau isolant PTFE
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 623867 2/2 voies Vanne pneumatique Bürkert 1368 manchon G 2 1/2 Matériau du boîtier Cuivre rouge Matériau isolant PTFE
Description
La vanne à siège incliné à pilotage externe est constituée d'un actionneur pneumatique à piston et d'un corps de vanne 2 voies. Le presse-étoupe à compensation d'usure garantit une étanchéité parfaite et une longue durée de vie. Les corps à siège incliné de forme favorisant l'écoulement permettent d'atteindre des débits très élevés.
Modèle
- Vanne à siège incliné 2/2 voies avec arrivée du fluide sous le siège
- Normalement fermée par action du ressort
- Matériau du corps : bronze
- Matériau de l'actionneur : polyamide
- Matériau des joints : PTFE
- Utilisable de façon universelle pour les liquides, gaz et la vapeur
- Viscosité max. 600 mm²/s
- Presse-étoupe bague PTFE en V avec compensation par ressort
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
- Fluides de pilotage : air et gaz neutres
- Raccord pour air de pilotage G 1/4"
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. .
