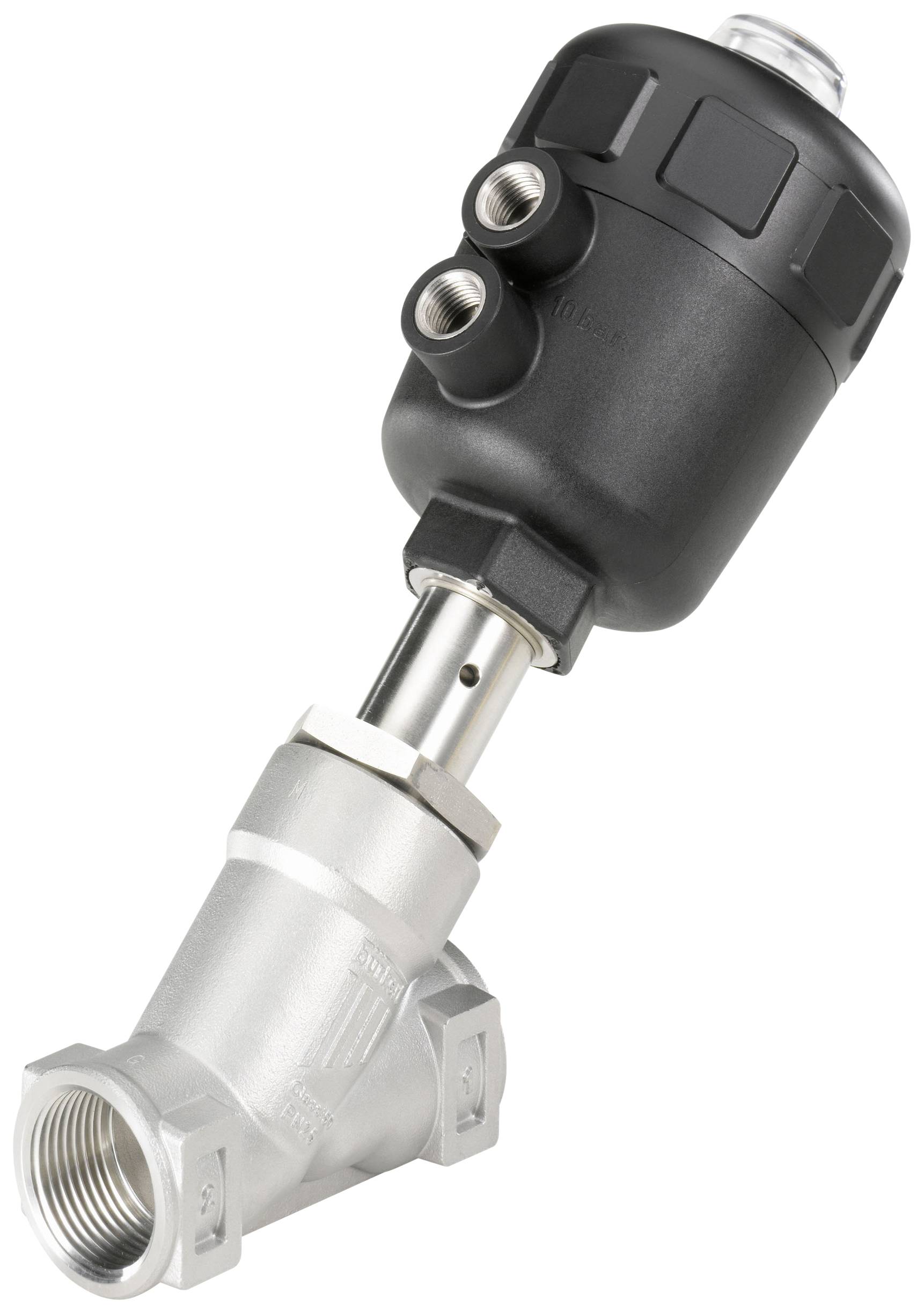

2/2 voies Vanne pneumatique Bürkert 178606 manchon G 1/2 Matériau du boîtier acier inoxydable Matériau isolant PTFE
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
249,17 €
3
2% = 6,09 €
243,08 €
5
3% = 8,50 €
240,67 €
10
4% = 10,12 €
239,05 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (249,17 € / unité(s))
249,17 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Vanne à siège incliné 2/2 voies pour les fluides jusqu'à +180 °C, raccord à manchon
- Pour fluides jusqu'à +180 °C
- Débits élevés
- Longue durée de vie
- Indicateur de position optique en série
- Tête de commande orientable pour l'orientation des raccords d'air de pilotage
- Consommation d'air de pilotage minimale
- La vaste sélection de tailles d'actionneur permet des combinaisons d'actionnement économiques optimales
- Anti-coup de bélier avec liquides par arrivée du fluide sous le siège
Caractéristiques techniques
- Raccordement G 1/2"
- Diamètre 13 mm
- Taille d'actionneur Ø 40 mm
- Valeur kv 3,8 m³/h
- Pression de pilotage 4,0 à 10 bar
- Pression de fluide jusqu'à 180°C 15 bar
- Température du fluide -10 à +180 °C
- Température ambiante -10 à +60 °C
- Type
178606
- Type de produit
Vanne pneumatique
- Matériau du boîtier
acier inoxydable
- Raccord
manchon G 1/2
- Pression de service (max.)
15 bar
- Référence fabricant
178606
- Diam. de l'entraînement
40 mm
- Pression de service (min.)
0 bar
- Matériau isolant
PTFE
- Fonction
2/2 voies
- Poids
0.610 kg
- Plage de température des médias
-10 à +180 °C
- Température max. des médias
+180 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
milieux aggressifs
- Largeur
139 mm
- Hauteur
115 mm
- Longueur
65 mm
- Pression de contrôle (max.)
10 bar
- Pression de contrôle (min.)
4 bar
- Température ambiante max.
+30 °C
- Température ambiante min.
-10 °C
- Valeur Kv
63.33 l/min
- Matériau (détails)
Joint : PTFE, corps : acier inoxydable
- Connexion
Raccordement G 1/2
Documents et téléchargements
Fiche technique
Fiche technique 623923 2/2 voies Vanne pneumatique Bürkert 178606 manchon G 1/2 Matériau du boîtier acier inoxydable Matériau isolant PTFE
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 623923 2/2 voies Vanne pneumatique Bürkert 178606 manchon G 1/2 Matériau du boîtier acier inoxydable Matériau isolant PTFE
Description
La vanne à siège incliné à pilotage externe est constituée d'un actionneur pneumatique à piston et d'un corps de vanne 2 voies. Le presse-étoupe à compensation d'usure garantit une étanchéité parfaite et une longue durée de vie. Les corps à siège incliné de forme favorisant l'écoulement permettent d'atteindre des débits très élevés.
Modèle
- Vanne à siège incliné 2/2 voies avec arrivée du fluide sous le siège
- Normalement fermée par action du ressort
- Matériau du corps : acier inoxydable
- Matériau de l'actionneur : polyamide
- Matériau des joints : PTFE
- Utilisable de façon universelle pour les liquides, gaz et la vapeur
- Viscosité max. 600 mm²/s
- Presse-étoupe bague PTFE en V avec compensation par ressort
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
- Fluides de pilotage : air et gaz neutres
- Raccord pour air de pilotage G 1/8"
Avertissement
La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. .
