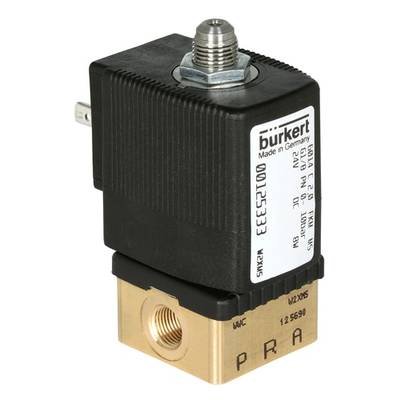

Photo non contractuelle

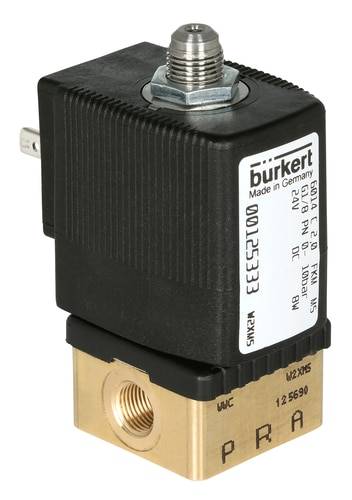

Photo non contractuelle
3/2 voies Vanne à commande directe Bürkert 125338 24 V/AC G 1/8 Largeur nominale (détails) 2 mm Matériau du boîtier lait
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
91,66 €
3
3% = 2,54 €
89,12 €
5
4% = 3,56 €
88,10 €
10
5% = 4,23 €
87,43 €
25
5% = 4,99 €
86,67 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (91,66 € / unité(s))
91,66 €
HT
Plus que 10 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Electrovanne 3/2 voies, action directe
- Construction compacte
- Action directe
- Joint FKM comme standard
- Bobine pouvant être tournée dans n'importe laquelle des quatre positions à 90°
- A commutation rapide
- Adapté pour le vide technique
Caractéristiques techniques
- Diamètre 2,0 mm
- Raccordement G 1/8"
- Valeur kv 0,11 m³/h
- Plage de pression 0 - 10 bar
- Tension : 230 V/50 Hz
- Température du fluide -10 à +100 °C
- Température ambiante -10 à +55 °C
- Viscosité max. 21 mm²/s
- Temps d'ouverture 10 - 15 s
- Temps de fermeture 15 - 20 s
- Consommation électrique 24 VA (appel), 17 VA (maintien), 8 W
- Type de produit
Vanne à commande directe
- Tension de fonctionnement
24 V/AC
- Matériau du boîtier
laiton
- Raccord
G 1/8
- Pression de service (max.)
10 bar
- Filetage
Raccordement G 1/8
- Référence fabricant
125338
- Pression de service (min.)
0 bar
- Matériau isolant
FKM
- Fonction
3/2 voies
- Poids
0.326 kg
- Plage de température des médias
-10 à +100 °C
- Température max. des médias
+100 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
milieux neutres
- Largeur nominale
2 mm
- Spécificités
manchon
- Hauteur
73 mm
- Longueur
32 mm
- Valeur QNn
120 l/min
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
-10 °C
- Mode de fonctionnement
position de repos fermée, sortie 2 déchargée
- Valeur Kv
1.83 l/min
- Matériau (détails)
Joint : FKM, corps : laiton
- Alim.
24 V/50 Hz
Documents et téléchargements
Fiche technique
Fiche technique 625258 3/2 voies Vanne à commande directe Bürkert 125338 24 V/AC G 1/8 Largeur nominale (détails) 2 mm Matériau du boîtier lait
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 625258 3/2 voies Vanne à commande directe Bürkert 125338 24 V/AC G 1/8 Largeur nominale (détails) 2 mm Matériau du boîtier lait
Description
L'électrovanne est utilisée pour des liquides et gaz neutres, en particulier pour le pilotage d'un actionneur pneumatique simple effet ou pour le vide technique.
Modèle
- Electrovanne 3/2 voies
- Normalement fermée, sortie 2 à l'échappement
- Avec commande manuelle
- Matériau du corps : laiton
- Matériau des joints : FKM
- Fluides : liquides et gaz neutres (par ex. air comprimé, eau, gaz de ville, huile hydraulique, vide technique)
- Matériau de la bobine : polyamide
- Tolérance de tension : ± 10%
- Mode de fonctionnement : électrovanne individuelle 100 % marche continue
- Indice de protection IP 65 avec prise
- Raccordement électrique selon DIN EN 175301-803 forme A
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
Avertissement
Livraison sans prise (voir accessoires)
