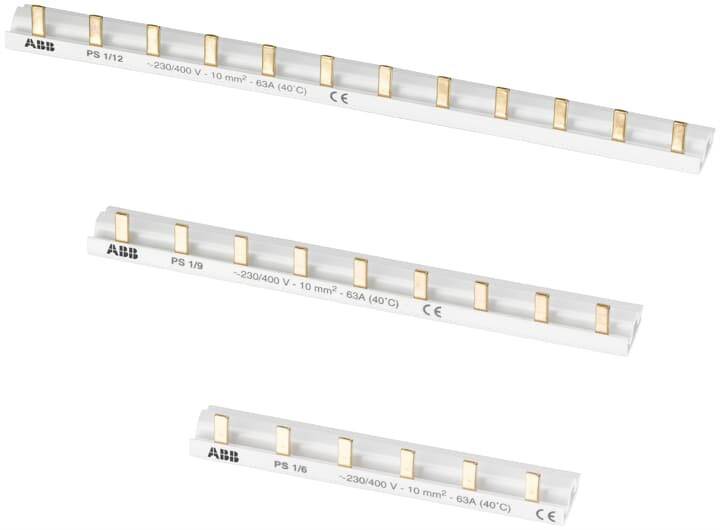

ABB 2CDL210011R1057 Rail de phase PS1/57NA 1ph, 57 broches, 10qmm, N/bleu, broches d'arrêt Rail de phase 10 mm² 63 A 1 p
EAN :
Ref. fabricant :
Code produit :
Type de produit
Rail de phase
Section
10 mm²
Dim.
(L x l) 996 mm x 1020.0000 mm
Courant nominal
63 A
Courant nominal - arrondi
63 A
Fiche technique (PDF)
Nombre
Total (21,66 € / unité(s))
21,66 €
HT
dont 1,00 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Résistance au courant de courte durée Icw : 25
- Tension nominale : 4.5
- Adapté pour le nombre d'appareils : 57
- Adapté pour les appareils avec interrupteur auxiliaire : non
- Adapté pour les appareils avec conducteur N : oui
- Isolé : oui
- Max. Tension de fonctionnement nominale Ue : 690
- Section : 10
- Cote de division : 17.5
- Courant de court-circuit de mesure sous conditions IQ : 25
- Courant de mesure Iu : 63
- Type de connecteur électrique : broche
- Longueur : 996
- Nombre de phases : 1
- Type de produit
Rail de phase
- Section
10 mm²
- Dim.
(L x l) 996 mm x 1020.0000 mm
- Courant nominal
63 A
- Courant nominal - arrondi
63 A
- Contenu
1 pc(s)
- Largeur
1020.0000 mm
- Longueur
996 mm
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 2324647 ABB 2CDL210011R1057 Rail de phase PS1/57NA 1ph, 57 broches, 10qmm, N/bleu, broches d'arrêt Rail de phase 10 mm² 63 A 1 p
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2324647 ABB 2CDL210011R1057 Rail de phase PS1/57NA 1ph, 57 broches, 10qmm, N/bleu, broches d'arrêt Rail de phase 10 mm² 63 A 1 p
Description
Les rails de phase ABB permettent le câblage croisé sûr et économique des distributeurs automatiques, des dispositifs de protection contre les courants de défaut et d'autres appareils d'installation modulaires. Pour une sélection correcte du rail de phase, il convient de respecter le type de borne (borne double ou borne à cage), le nombre de pôles des appareils (1, 2, 3, 4, 1+N ou 3+N), Type d'appareil (machines à fusibles, dispositifs de protection contre les courants de défaut ou appareils d'installation modulaires), combinaisons des différents types d'appareils, utilisation de distributeurs automatiques de secours avec interrupteurs auxiliaires montés à droite et en bas, section de connexion de rail de phase (capacité de charge du courant), nombre de modules (sélection de rails de phase standard ou de rails de phase courts)
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
