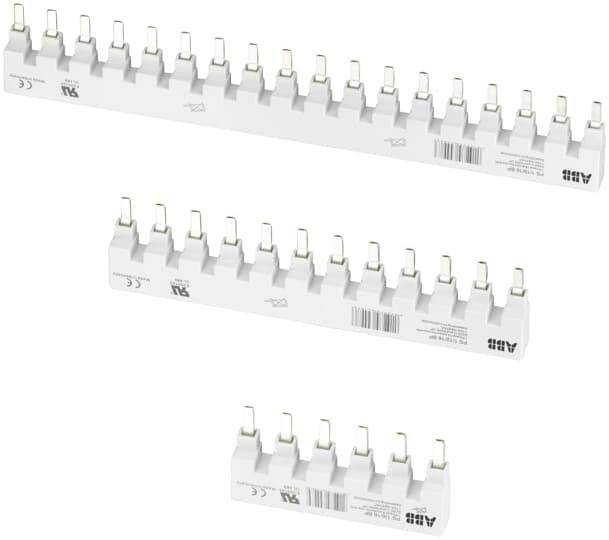

ABB 2CDL210489R1618 Rail de phase PS1/18/16BP 1Ph, 18 broches, 16qmm, UL 489 Rail de phase 16 mm² 80 A 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Rail de phase
Section
16 mm²
Courant nominal
80 A
Courant nominal - arrondi
80 A
Contenu
1 pc(s)
Fiche technique (PDF)
Nombre
Total (17,49 € / unité(s))
17,49 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Nombre d'unités de division : -
- Résistance au courant de courte durée Icw : 10
- Tension de mesure : 4
- Adapté pour le nombre d'appareils : 18
- Adapté pour les appareils avec interrupteur auxiliaire : non
- Adapté pour les appareils avec conducteur N : non
- Isolé : oui
- Max. Tension de fonctionnement assignée Ue : 480
- Section : 16
- Cote de division : 17.5
- Courant de court-circuit IQ : -
- Courant continu Iu : 80
- Type de connecteur électrique : broche
- Nombre de pôles : 18
- Longueur: 310
- Nombre de phases : 1
- Type de produit
Rail de phase
- Section
16 mm²
- Courant nominal
80 A
- Courant nominal - arrondi
80 A
- Contenu
1 pc(s)
- Longueur
310 mm
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 2329895 ABB 2CDL210489R1618 Rail de phase PS1/18/16BP 1Ph, 18 broches, 16qmm, UL 489 Rail de phase 16 mm² 80 A 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2329895 ABB 2CDL210489R1618 Rail de phase PS1/18/16BP 1Ph, 18 broches, 16qmm, UL 489 Rail de phase 16 mm² 80 A 1 pc(s)
Description
Les rails de phase ABB permettent le câblage croisé sûr et économique des distributeurs automatiques, des dispositifs de protection contre les courants de défaut et d'autres appareils d'installation modulaires. Pour une sélection correcte du rail de phase, il faut tenir compte des points suivants : Type de borne (borne double ou borne à cage), nombre de pôles des appareils (1, 2, 3, 4, 1+N ou 3+N), type d'appareil (distributeurs automatiques de secours, dispositifs de protection contre les courants de défaut ou appareils modulaires), combinaisons des différents types d'appareils, utilisation de distributeurs automatiques avec interrupteurs auxiliaires montés à droite et en bas, section de connexion de rail de phase (intensité nominale), nombre de modules (sélection de rails de phase)
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
