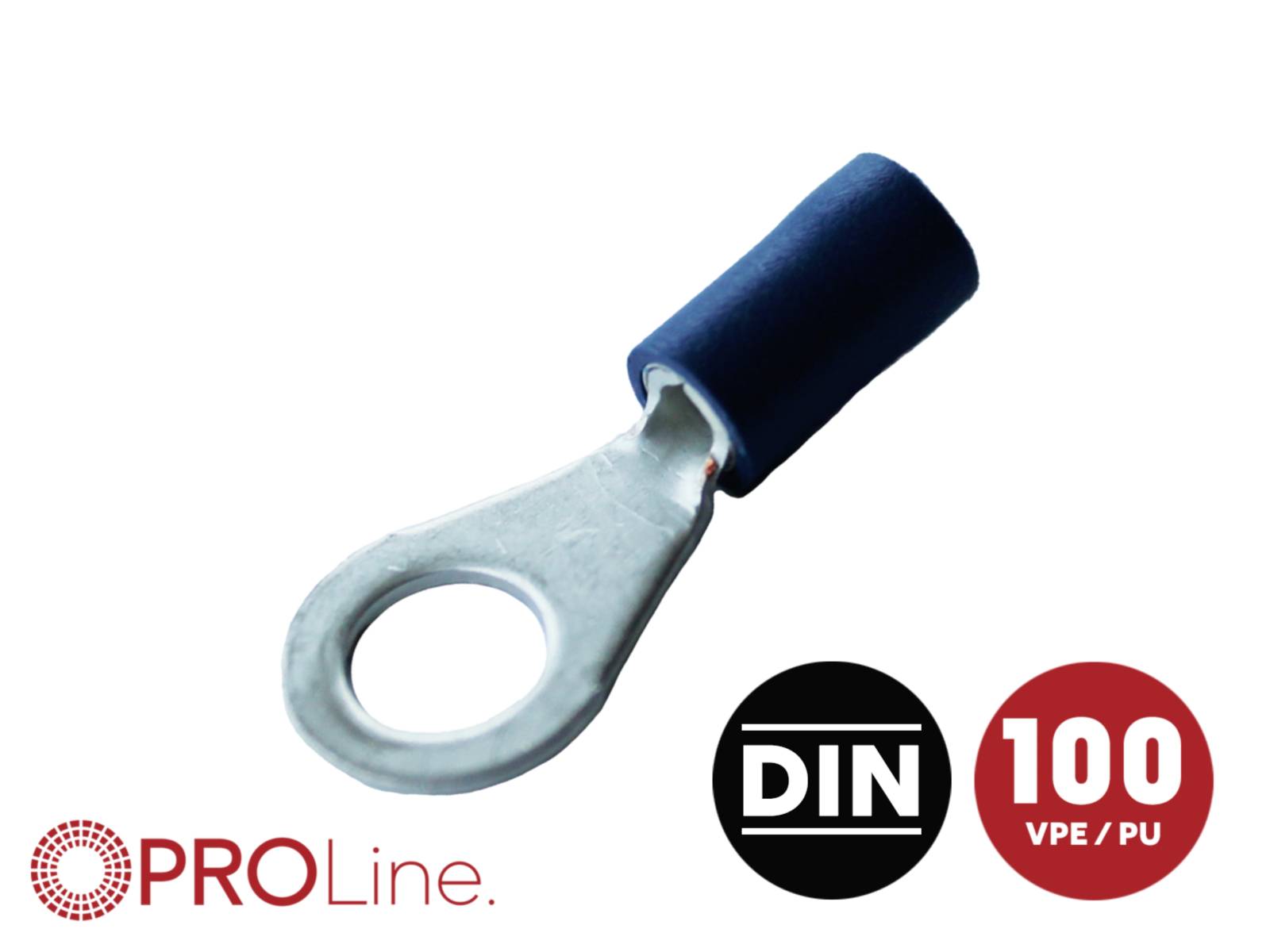

ACV Cosse à oeillet Section max.=2.5 mm² Ø du trou=8.4 mm entièrement isolé bleu 1 pc(s) Piece
Code produit :
Type d'emballage
Piece
Type de produit
Cosse à oeillet
Taille du filetage
M8
Ø du trou
8.4 mm
Type d’isolation
entièrement isolé
Nombre
Total (7,08 € / unité(s))
7,08 €
HT
Plus que 2 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
ACV 348450-2-0-p chaussure de câble annulaire 29,0 mm isolé M8 anneau vinyle PVC
- 1.5 - 2.5 mm²
Caractéristiques techniques
- Type d'emballage
Piece
- Type de produit
Cosse à oeillet
- Taille du filetage
M8
- Ø du trou
8.4 mm
- Type d’isolation
entièrement isolé
- Couleur
bleu
- Contenu
1 pc(s)
- AWG max.
14
- AWG min.
16
- Section max.
2.5 mm²
- Section (min.)
1.5 mm²
- Matériau d'isolation
PVC
- Gamme de section
1.5 - 2.5 mm²
- Conforme à la norme RoHS
oui
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3595177 ACV Cosse à oeillet Section max.=2.5 mm² Ø du trou=8.4 mm entièrement isolé bleu 1 pc(s) Piece
Description
Cette chaussure de câble annulaire est un connecteur à sertir pour connecter un conducteur à une connexion à vis. Le câble est inséré dans le manchon isolé et pressé avec un outil de sertissage approprié pour former une connexion étanche aux gaz. Ensuite, l'anneau est poussé sur le contre-goujon et fixé avec un écrou ou une vis. Le contact en cuivre plaqué garantit une conductivité à faible impédance et résiste à l'oxydation. Les domaines d'application typiques sont le câblage d'armoires de commande, les raccords de mise à la terre et les raccords d'équipement, qui nécessitent une connexion à vis sécurisée et un raccordement isolé. L'installation nécessite une préparation correcte des conducteurs et une qualité de sertissage élevée pour assurer un comportement électrique et mécanique fiable sur toute la plage de température de fonctionnement.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Longueur : 29,0 mm
- Longueur jusqu'au milieu de l'anneau: 22,0 mm
- Largeur : 14,0 mm
- Diam. trou 8,4 mm
- Taille du filetage M8
- Section du conducteur : 1,5 mm² – 2,5 mm²
- Plage AWG : max. 14 AWG, min. 16 AWG
- Matériau et surface de contact : cuivre étamé électrolytiquement
- Matériau isolant : PVC vinyle
- Couleur d'usine : bleu
- Plage de températures de fonctionnement : de -10 °C à +75 °C.
- Référence aux normes : DIN 46234
- Emballage : emballage individuel
