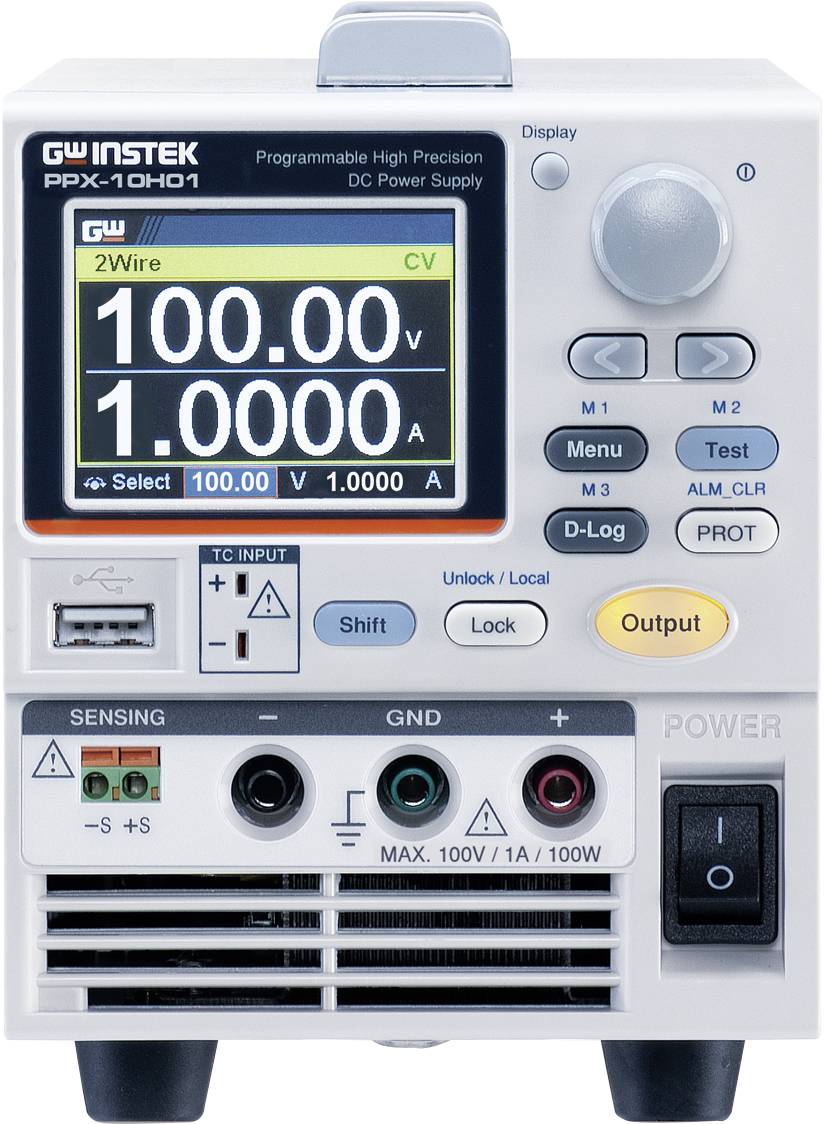

Alimentation de laboratoire réglable GW Instek PPX-10H01-GPIB 100 V (max.) 1 A (max.) 100 W USB, LAN, RS-232, RS-485, GP
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Points forts et détails
Bloc d'alimentation programmable
- 100 V (max.) / 1 A (max.)
- 100 W
- USB, LAN, RS-232, RS-485, GPIB
- programmable
Caractéristiques techniques
- Type
PPX-10H01-GPIB
- Type de produit
Alimentation de laboratoire réglable
100 W
- Technologie
régulation linéaire
- Interfaces
USB
LAN
RS-232
RS-485
GPIB
- Spécificités
programmable
- Dim.
(L x l x H) 313 x 107 x 124 mm
d'usine (sans certificat)
- Poids
5.5 kg
- Sortie
USB
- Tension de sortie maximale
100 V
- Courant de sortie (max.)
1 A
- Largeur
107 mm
- Hauteur
124 mm
- Longueur
313 mm
- Température max.
1372 °C
- Température min.
-200 °C
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2373467 Alimentation de laboratoire réglable GW Instek PPX-10H01-GPIB 100 V (max.) 1 A (max.) 100 W USB, LAN, RS-232, RS-485, GP
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2373467 Alimentation de laboratoire réglable GW Instek PPX-10H01-GPIB 100 V (max.) 1 A (max.) 100 W USB, LAN, RS-232, RS-485, GP
Description
Les alimentations DC programmables et de haute précision de la série PPX comprennent six modèles ; PPX-1005(10V/5A/50W), PPX-2002(20V/2A/40W), PPX-2005(20V/5A/100W)), PPX-3601(36V/1A/36W), PPX-3603(36V/3A/108W) ET PPX-10H01(100V/1A/100W). Cette série est dotée d'un faible bruit de sortie (0,35 mVeff) et d'une réponse transitoire rapide (<50 μs) des alimentations linéaires conventionnelles. Il offre également une priorité de tension constante et de courant constant la série peut également régler séparément les taux de montée et de descente de la tension et du courant, ainsi que le délai d'activation et de désactivation de la sortie séparément.
La série PPX dispose de quatre niveaux de courant et de deux niveaux de tension pour permettre à l'utilisateur de réaliser des mesures de haute précision et la fonction enregistreur de données permet de mesurer les protocoles de mesure dans USB pour les mesures à long terme et les enregistrements des appareils IoT, des appareils portables, des wearable et des composants de capteur.
Afin de prolonger la durée de vie des appareils portables et portables, les fabricants doivent non seulement améliorer l'efficacité de fonctionnement du circuit, mais également réduire la consommation d'énergie en mode veille autant que possible. Pour répondre aux besoins des utilisateurs en matière d'applications de mesure à faible consommation d'énergie, GW Instek a lancé la série PPX avec résolutions de mesure de courant (0,1 μA, 1 μA, 10 μA, 0,1 ma) et résolutions de mesure de tension (0,1 mV, 1 mV) pour alimenter les appareils portables et portables. Lorsque l'appareil passe en mode veille ou en mode veille, la série PPX peut continuer à mesurer les variations de courant subtiles du testeur.
La série PPX offre la fonction « séquence de test » qui permet à l'utilisateur de n'importe quelle forme d'onde de sortie. le temps de montée ou de descente de la tension et le temps de maintien de la tension de chaque étape peuvent être réglés. Pour l'utilisation, l'utilisateur peut éditer directement les paramètres sur le panneau avant de la série PPX, ou le fichier CSV peut être modifié à distance via l'ordinateur et importé dans la série PPX et la série PPX peut être éditée à distance. En outre, la fonction de temporisation OCP de la série PPX permet à l'utilisateur d'adapter de manière flexible le temps d'activation de la protection contre les surintensités aux caractéristiques du testeur afin de protéger le testeur tout en testant le changement de courant du testeur dans un délai donné.
En plus de la mesure de tension, de courant et de puissance, la série PPX prend également en charge la mesure de la température. En association avec un thermocouple de type K, la plage de température de -200°C ~ +1372°C peut être mesurée. Les interfaces de communication standard prises en charge incluent USB, LAN, RS-232, RS-485 et une interface GPIB en option.
Ce texte a été traduit par une machine.
