Analyseur de réseau Chauvin Arnoux PEL 103 triphasé avec fonction enregistreur
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
1 865,83 €
3
2% = 45,52 €
1 820,31 €
5
3% = 63,62 €
1 802,21 €
10
4% = 75,75 €
1 790,08 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Total (1 865,83 € / unité(s))
1 865,83 €
HT
dont 0,42 € d’éco-part
Points forts et détails

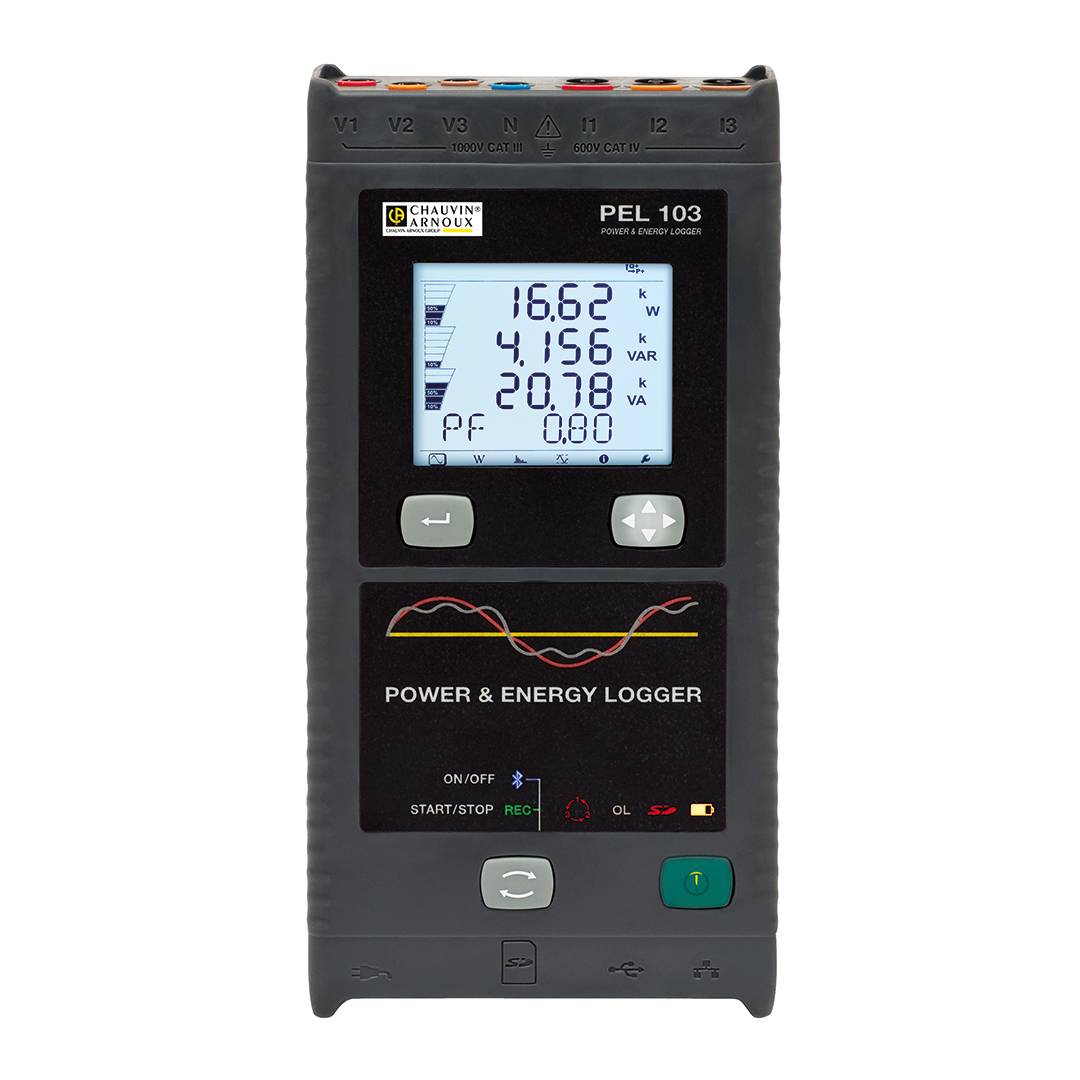

Analyseur de réseau PEL 103

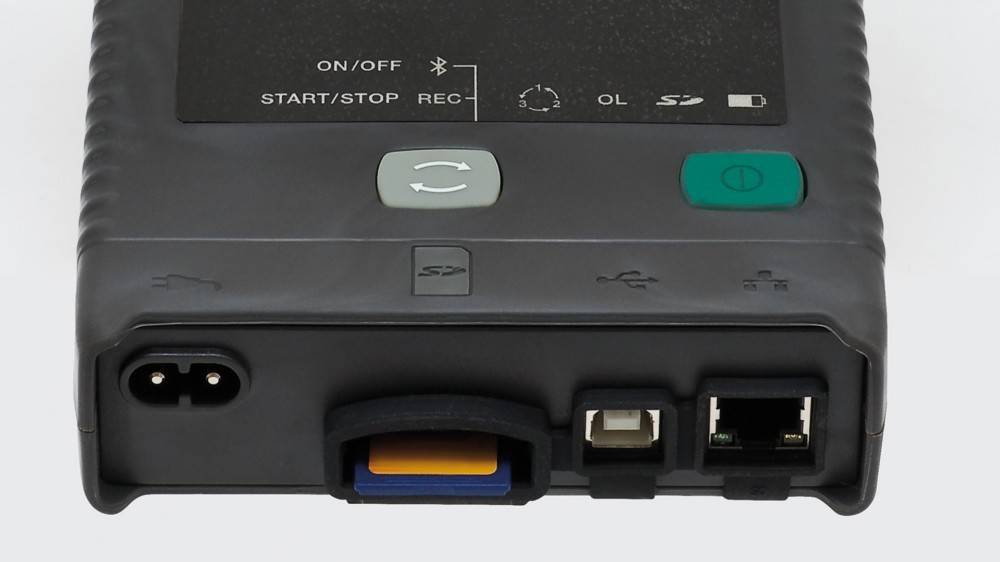

- Echange de données via carte SD, USB,
- Bluetooth® et Ethernet
- Précision 0,2 %

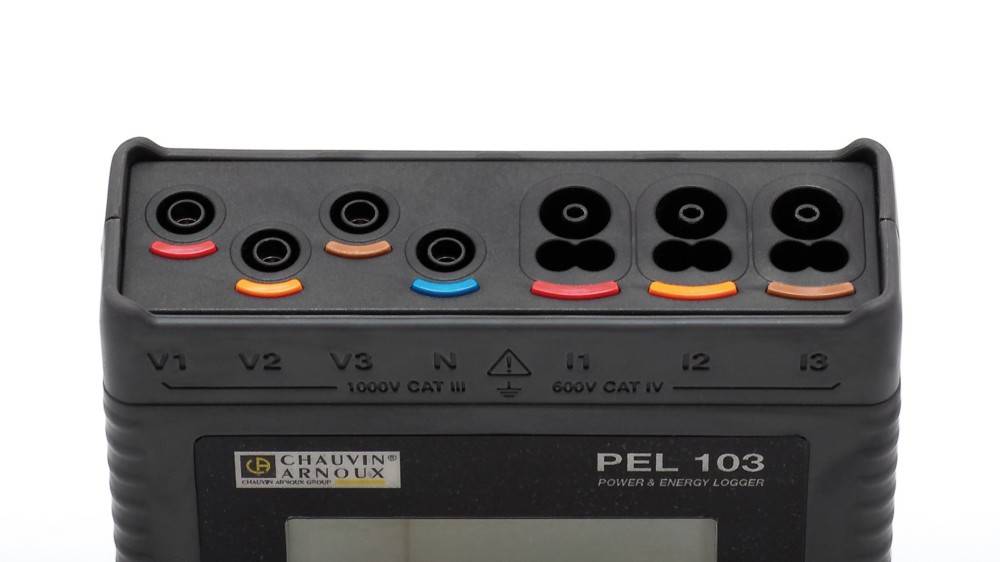

- CAT IV 600V, CAT III 1000V
Caractéristiques techniques
- Afficheur : triple afficheur numérique
- Types de réseau : Monophasé, diphasé, triphasé avec ou sans neutre, et bien d’autres configurations spécifiques
- Classe de précision : 0,2 %
- Gamme de mesure avec MiniFlex MA193 : 100 mA à 10 000 AAC
- Autres convertisseurs (en option)
- MN93 : 2 jusqu'à 240 AAC
- MN93A : 0,005 A jusqu'à 5 AAC / 0,1 AAC jusqu'à 120 AAC
- C193 : 3 A jusqu'à 1200 AAC
- AmpFLEX A193 : 100 mA jusqu'à 10 000 AAC
- PAC93 : 10A à 1000 AAC / 10 A jusqu'à 1400 ADC
- E3N : 50 mA jusqu'à 10 AAC/DC - 100 mA jusqu'à 100 AAC/DC
- Ratio jusqu'à 650 000V/ jusqu'à 25.000 A
- Puissance : 10 W jusqu'à 10 GW / 10 var jusqu'à 10 Gvar / 10 VA jusqu'à 10 GVA
- Consommation d'énergie : jusqu'à 4 EWh / 4 EVAh / 4 Evarh (E = 1018)
- cos ϕ, tan ϕ, PF
- Oscillations harmoniques : jusqu'au rang 50
- Ordre des phases conducteur externe
- Fixation : aimant, support
- Taux d'échantillonnage : 128 éch / période
- Intervalle de mesure : 1 mesure par seconde
- Durée réglable : 1 mn à 60 mn
- Type de mémoire : carte SD, 2 Go (carte SD-HC, jusqu'à 32 Go)
- Communication : Bluetooth, Ethernet, USB
- Alimentation : 110 V - 250 V AC (+10 %, -15 %) @ 50-60 Hz et 400 Hz
- Sécurité électrique: IEC 61010 600 V CAT IV et 1000 V CAT III.
- Type de produit
Analyseur de réseau
- Catégorie de mesure
CAT IV 600 V
CAT III 1000 V
- Affichage (détails)
Triple afficheur numérique
d'usine (sans certificat)
- Alim.
110 - 250 V
- Dim.
(L x l x H) 37 x 125 x 256 mm
- Poids
950 g
- Type de mesure
triphasé
- Spécificités
avec fonction enregistreur
- Largeur
125 mm
- Hauteur
256 mm
- Longueur
37 mm
- Interfaces
Bluetooth®
Ethernet
USB
Documents et téléchargements
Fiche technique
Fiche technique 674480 Analyseur de réseau Chauvin Arnoux PEL 103 triphasé avec fonction enregistreur
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 674480 Analyseur de réseau Chauvin Arnoux PEL 103 triphasé avec fonction enregistreur
Description
Le PEL 103 est un outil indispensable pour optimiser l'efficacité énergétique.
L'enregistreur de données PEL 103 mesure simultanément la ligne et l'énergie. Il offre toutes les fonctions nécessaires pour la collecte et le stockage des données de puissance et d'énergie dans les différents types de réseaux.
En plus du courant et de la tension, il mesure la puissance réactive, active et apparente (VA, W, var) ainsi que l'énergie réactive, active et apparente (kVAh, kWh, kvarh). Le facteur de puissance (PF), le facteur de décalage (DPF), le facteur de crête (CF), le facteur harmonique (THD) et la fréquence sont calculés simultanément. D'autre part, l'utilisateur peut obtenir des informations concernant les harmoniques jusqu'au rang 50.
L'utilisateur reçoit ainsi toutes les informations dont il a besoin pour améliorer l'efficacité énergétique et surveiller sa consommation d'énergie.

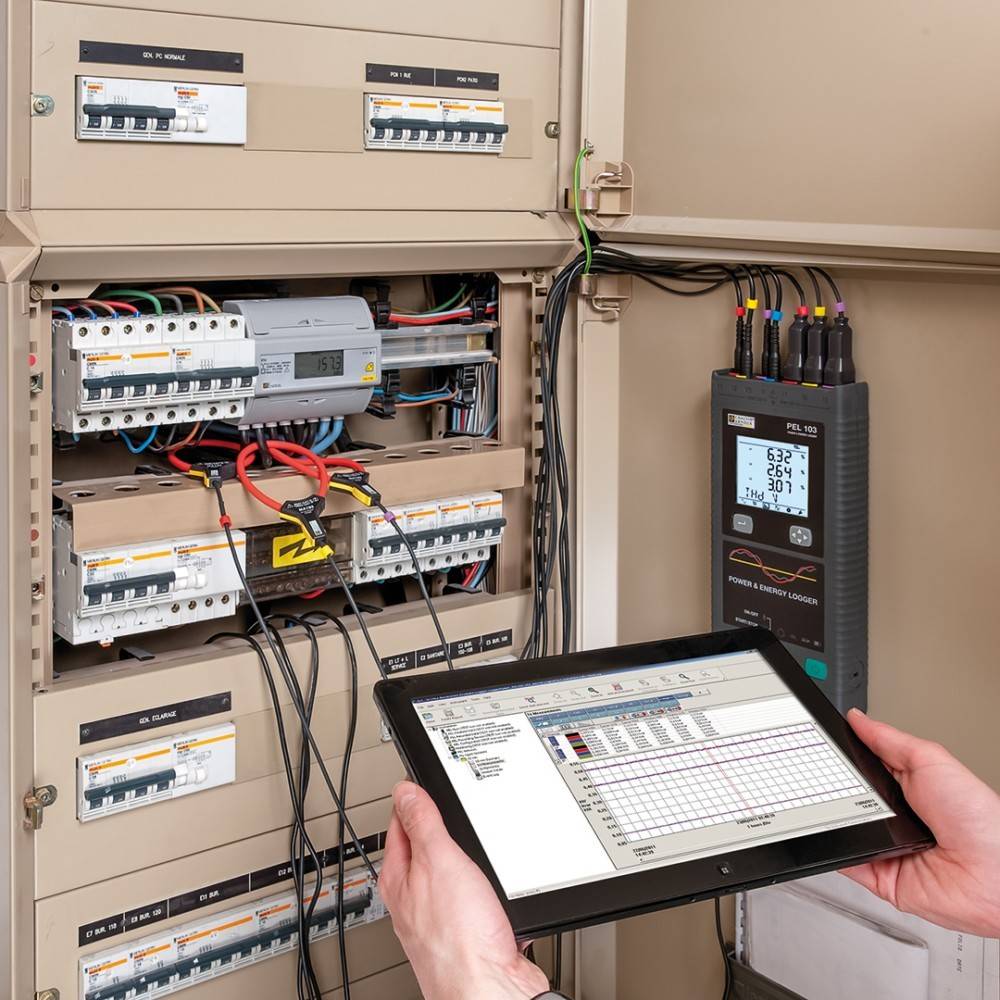

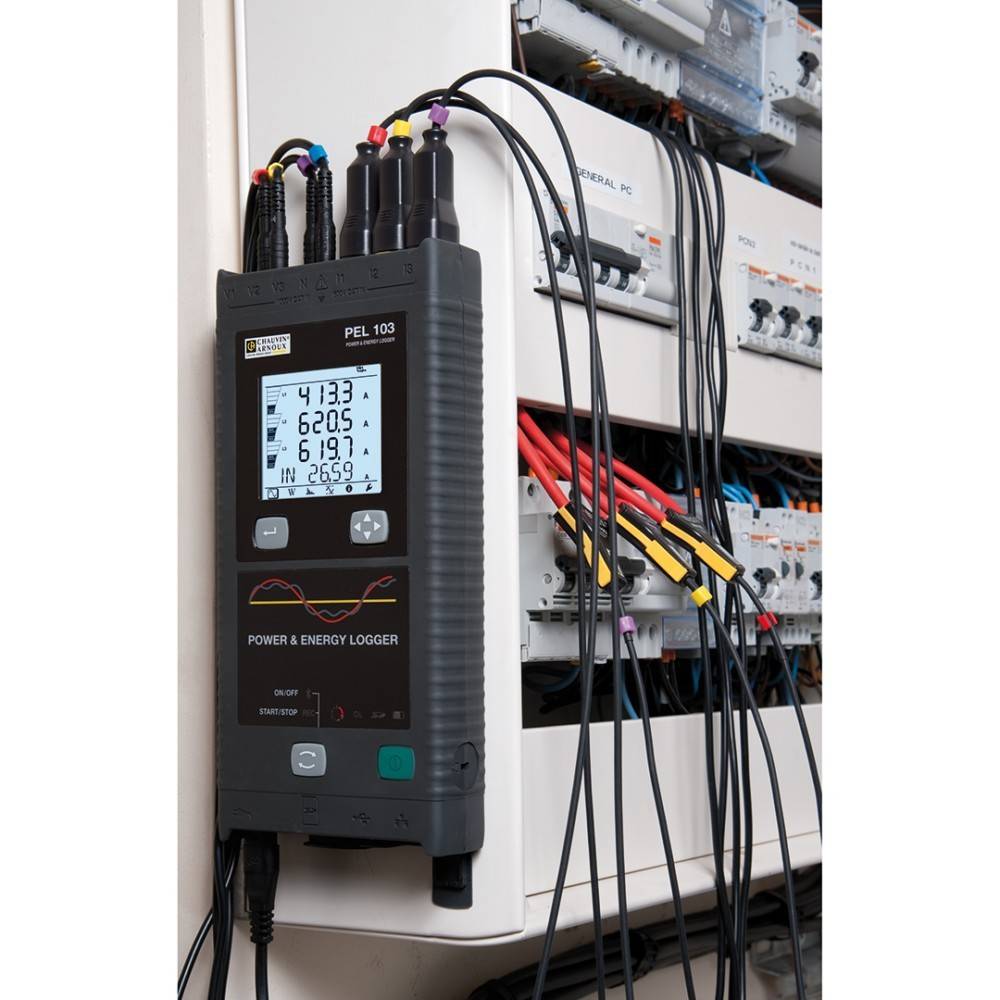

L'appareil est faciles à utiliser et convient à tous les types d'armoire grâce à sa forme étroite et à sa face arrière magnétique.
L'enregistreur de données PEL 103 mesure simultanément la ligne et l'énergie. Il offre toutes les fonctions nécessaires pour la collecte et le stockage des données de puissance et d'énergie dans les différents types de réseaux.
En plus du courant et de la tension, il mesure la puissance réactive, active et apparente (VA, W, var) ainsi que l'énergie réactive, active et apparente (kVAh, kWh, kvarh). Le facteur de puissance (PF), le facteur de décalage (DPF), le facteur de crête (CF), le facteur harmonique (THD) et la fréquence sont calculés simultanément. D'autre part, l'utilisateur peut obtenir des informations concernant les harmoniques jusqu'au rang 50.
L'utilisateur reçoit ainsi toutes les informations dont il a besoin pour améliorer l'efficacité énergétique et surveiller sa consommation d'énergie.
L'appareil est faciles à utiliser et convient à tous les types d'armoire grâce à sa forme étroite et à sa face arrière magnétique.
Modèle
- Pour les installations électriques monophasées, diphasées et triphasées
- Branchement sans interruption de l'alimentation
- Analyse des harmoniques
- Communication Bluetooth, Ethernet ou USB
- Détection automatique de périphériques connectés
- Transformateur de courant
- Enregistrement des données sur carte SD, échange de données en temps réel avec un PC et analyse des données à l'aide du logiciel PEL Transfer.
Contenu de la livraison
- 4 cordons de mesure (banane droit/banane droit - 3 m long - noir), 4 pinces crocodiles (noir), 1 carte SD 2 Go, 1 jeu de pions (pour extrémités des cordons et capteurs de courant), 1 câble secteur, 1 câble USB (type A / type B), 1 système de fixation MultiFIX, 1 notice de fonctionnement (sur CD), 1 sacoche de transport, 1 fiche de sécurité, 1 logiciel PC (PEL Transfer), 1 guide démarrage rapide, 1 adaptateur SD-USB.
