Name: Analyseur de spectre Uni-T UTS5026A 9 kHz, 26.5 GHz
Brand: Uni-T
SKU: 3532357
Availability: OutOfStock

Un analyseur de signaux affiche un spectre avec un pic central, des fréquences étiquetées et des commandes sur la droite.

Un analyseur de signaux noir et gris avec un écran affichant un graphique d'onde jaune et différents boutons de commande sur le côté droit.

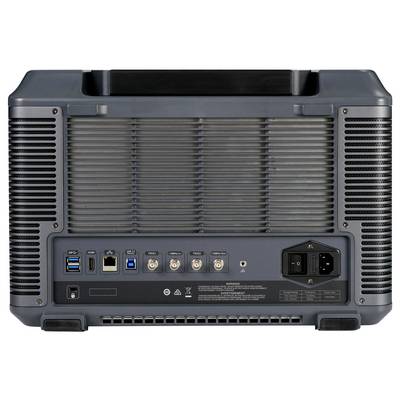

Vue arrière d'un appareil high-tech présentant plusieurs ports d'entrée/sortie, comprenant USB, Ethernet, coaxial et connexion d'alimentation, sur un boîtier gris.

1/3

Fiche technique (PDF)

Livraison avant le ven. 9 octobre

2 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (31 770,83 € / unité(s))

31 770,83 €

dont 2,50 € d’éco-part

Plus que 2 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

UNI-T UTS5026A – Analyseur de signal/spectre haute résolution avec bande passante de 26,5 GHz

Gamme de fréquence : 9 kHz – 26.5 GHz
DANL : jusqu’à –163 dBm (typique)
Bruit de phase : moins de –107 dBc/Hz @ 10 kHz offset (typique)
Points de balayage : jusqu'à 100.001 pour une haute résolution
RBW : 1 Hz – 3 MHz (par incréments de 10 %) et valeurs fixes 4, 5, 6, 8 MHz
Écran : écran tactile TFT-LCD 15,6"

Caractéristiques techniques

Température de fonctionnement : 0 - 40 °C
Écran tactile Full HD 15,6" 1920 x 1080
DANL jusqu'à -163 dBm
Points de scan
Mesures modulaires (EMI, VSA, LTE/NR, etc.)

Type de produit: Analyseur de spectre

Bande passante: 9 kHz
26.5 GHz

Fréquence d'échantillonage par canal: 1 Méch/s

Nombre d’entrées analogiques max.: 1

Niveau de sortie: -170 - 30 dBm

Dim.: (l x H) 445 mm x 311 mm

Poids: 11 kg

Largeur: 445 mm

Hauteur: 311 mm

Interfaces: périphérique USB
USB-Host
LAN
HDMI

Documents et téléchargements

Fiche technique

Fiche technique 3532357 Analyseur de spectre Uni-T UTS5026A 9 kHz, 26.5 GHz

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3532357 Analyseur de spectre Uni-T UTS5026A 9 kHz, 26.5 GHz

Description

La série UNI-T UTS5026A est un puissant analyseur de signaux avec une gamme de fréquences allant de 9 kHz à 26,5 GHz. Il convient à Ideal comme instrument de mesure central pour la construction de systèmes de contrôle automatisés tout en répondant à de nombreuses exigences en matière de tests et d'applications dans des domaines tels que la recherche et le développement, les tests de fabrication et la formation continue.

Ce texte a été traduit par une machine.

Modèle

Système d'exploitation : compatible avec Windows 10 ou version ultérieure
Gamme de fréquence : 9 kHz – 26.5 GHz
DANL : jusqu’à –163 dBm (typique)
Bruit de phase : jusqu’à –107 dBc/Hz @ 1 GHz, décalage de 10 kHz
Points de balayage : jusqu'à 100.001 points par balayage
RBW : résolution minimale à partir de 1 Hz
Test Pass/Fail : comparaison automatique des tolérances avec contrôle des valeurs limites
Affichage multi-voies : affichage simultané de jusqu'à 6 courbes de mesure
Mesure rapide : fonctions de mesure à clé unique avancées (en option)
Prémesure EMI : analyse CEM pré-conformité intégrée (facultatif)
Dédémodulation analogique : fonctions d'analyse AM/FM/PM (en option)
Démodulation numérique : prise en charge des normes numériques (facultatif)
Écran : TFT-LCD 15,6-inch avec résolution 1920×1080
Différentes interfaces : support pour clavier, souris, périphériques de stockage, connexion PC, commande à distance, WebControl, synchronisation des appareils, fonctions de moniteur et alarmes acoustiques

Contenu de la livraison

1x UTS5026A (analyseur de signaux, 9 kHz–26,5 GHz)
1 câble d'alimentation
1 x câble de données USB 3.0, 1 m, USB A-B.
1x couvercle avant
1 x adaptateur 2.92, prise des deux côtés
1x antibuée, 3 g
1 certificat de calibration
1x consignes de sécurité (multilingue)
1x Guide de démarrage rapide (anglais)

Avertissement

Options logicielles

UTS5000A-P26 – Préamplificateur pour 26,5 GHz.

UTS5000A-AMK – Fonctions de mesure avancées pour la série UTS5000A.

UTS5000A-AMA – Mesure de démodulation analogique pour la série UTS5000A.

UTS5000A-EMI – Analyse EMI pour la série UTS5000A.

HDMI est une marque déposée de HDMI Licensing L. L. C.
