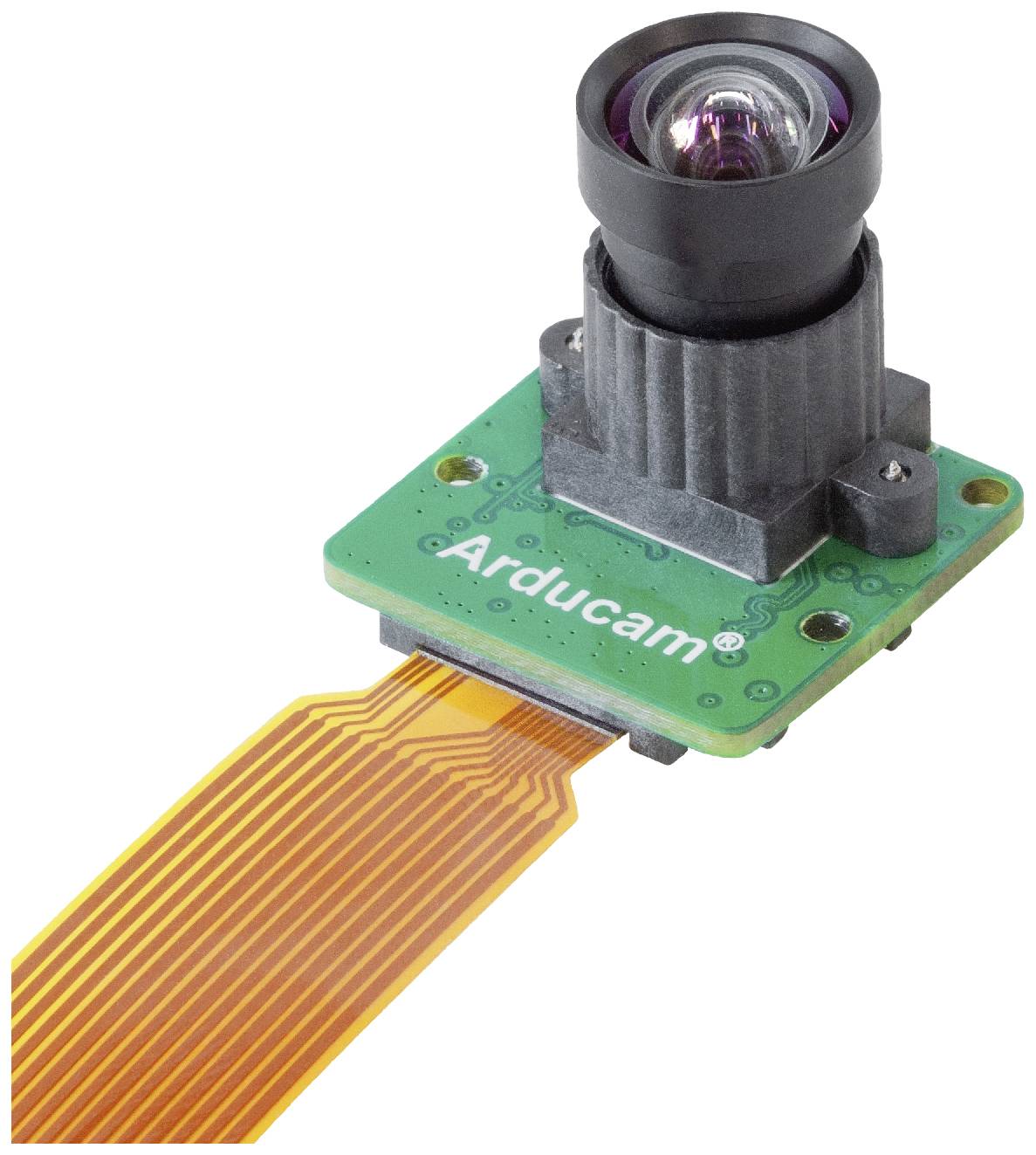

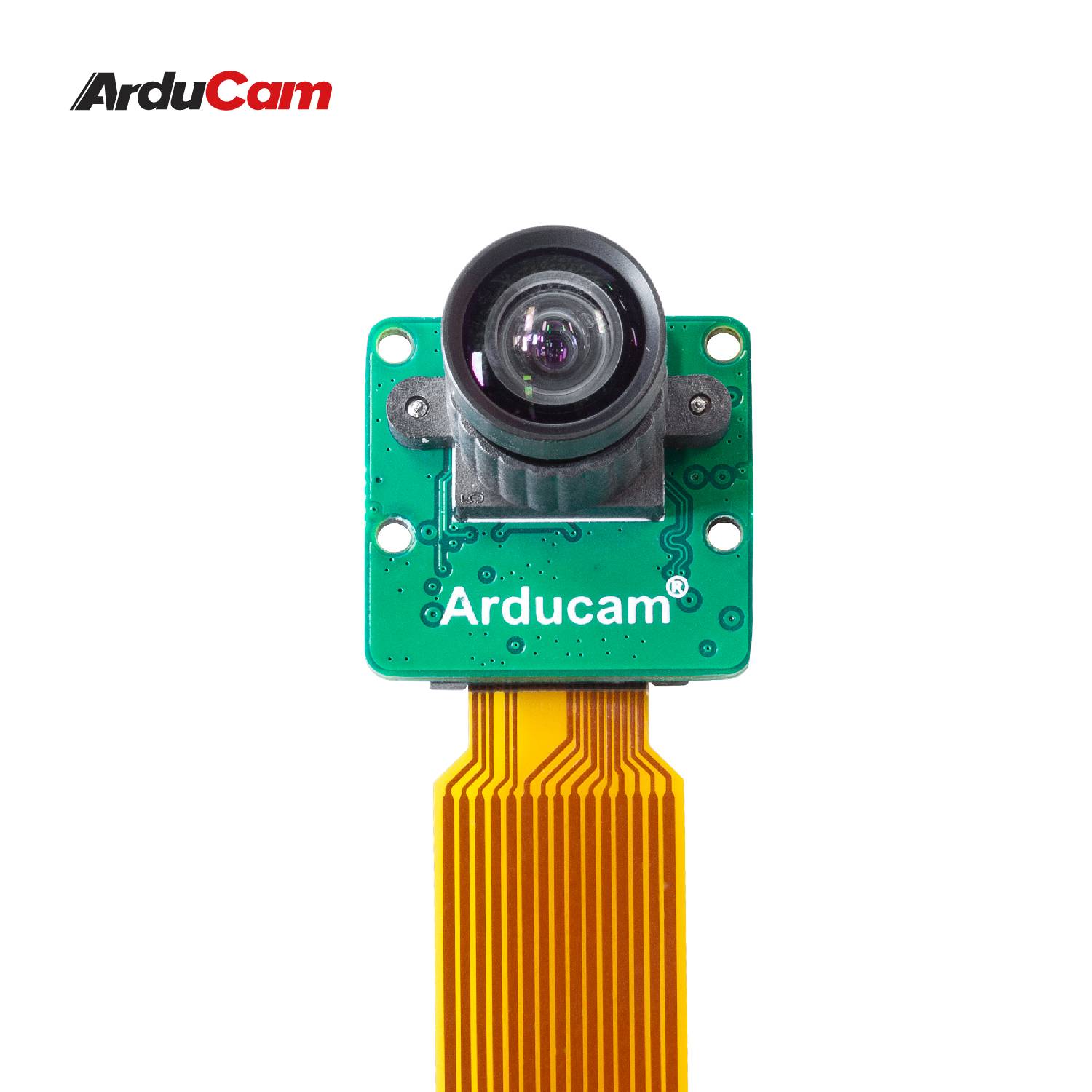

Arducam Module caméra MBS-SES-192-11
EAN :
Ref. fabricant :
Code produit :
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
116,66 €
3
2% = 8,55 €
113,81 €
5
3% = 19,90 €
112,68 €
10
4% = 47,30 €
111,93 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (116,66 € / unité(s))
116,66 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Caméra
- Capteur : IMX477P
- Format optique : 1/2,3″ (diagonale : 7,857mm)
- Résolution : 4056 (H) x 3040 (V) 12.3MP
- Taille des pixels : 1,55 m x 1,55 um
- Sensibilité IR : lumière visible
- Interface : 2 voies MIPI CSI-2
- Connecteur d'objectif standard : connecteur M12 (SKU:LN053)
- Cadence d'image : en raison du matériel Jetson Xavier NX/Nano, seul le codage 4K@30fps H.264/h.265 est pris en charge, vous ne pouvez pas l'utiliser pour 4K@60fps.
- Objectif
- Format : 1/2,3"
- Distance focale : 3.9mm
- Ouverture (F) : F2.8
- Champ de vision (FOV) : 75° (H)
- Connexion : connecteur M12
- Distance focale arrière: 4.49 mm
- MOD : 0,1 m
- Dimensions : Ø 14 x 18 67 mm
- Poids : 5 g

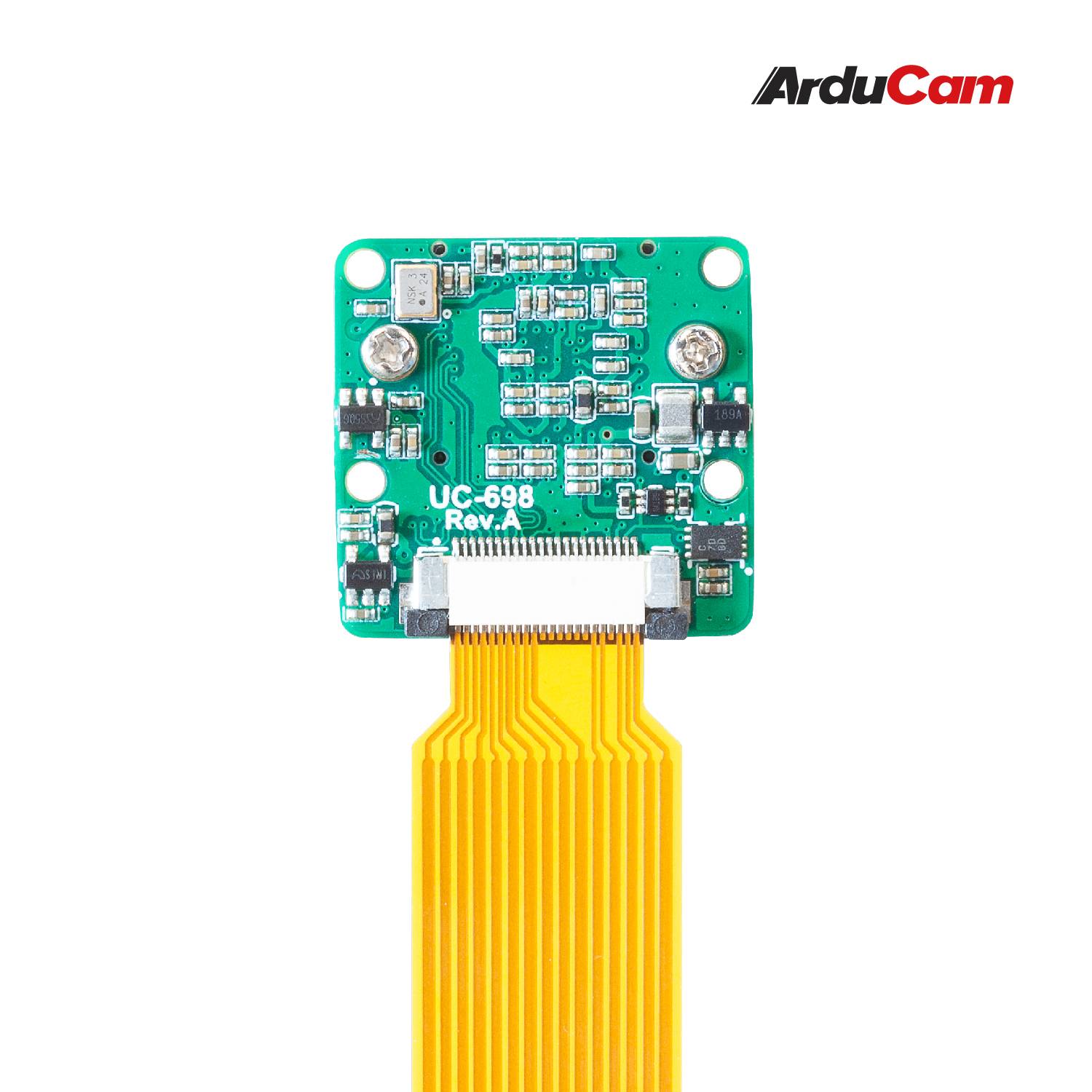

- Carte caméra
- Taille de la platine : 24 mm × 25 mm
- Type de produit
Module caméra
- Longueur
25 mm
- Largeur
24 mm
- Référence fabricant
MBS-SES-192-11
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3205056 Arducam Module caméra MBS-SES-192-11
Description

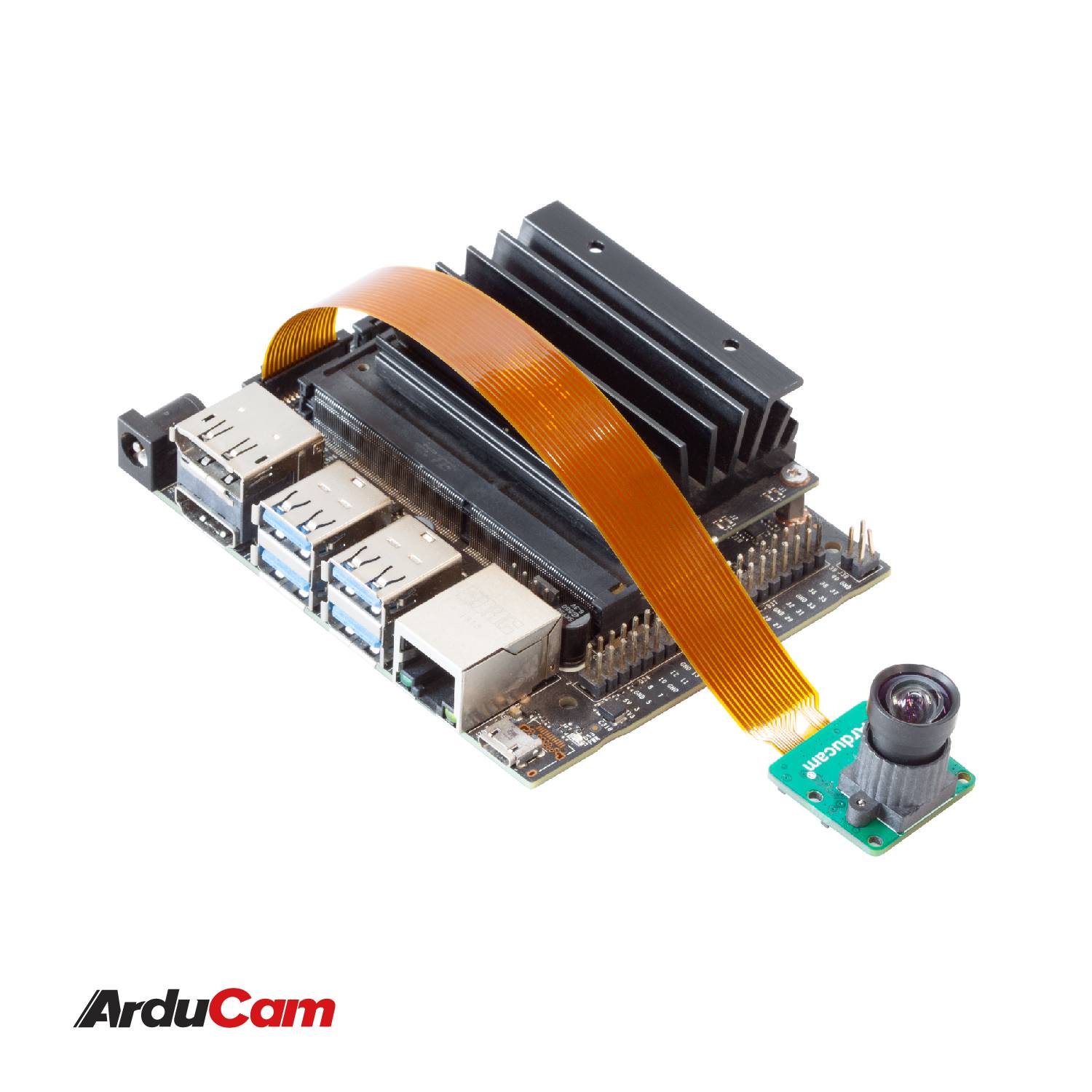

Pour qu'un module de caméra de haute qualité puisse également être utilisé dans des applications avec des restrictions de taille et de poids, Arducam vient de publier ce petit module de caméra pour Jetson Nano/Xavier NX.
Il est entièrement compatible avec la taille de module Raspberry Pi V2, une carte de caméra IMX477P 24 mm x 25 mm et un objectif à montage M12 à faible distorsion. Ces modules d'appareil photo doivent être utilisés sur chaque support Jetson Nano/Xavier NX avec fonctions ISP matérielles.
Cette caméra dépend des pilotes du noyau pour fonctionner - une version du noyau, un pilote de caméra.
Les versions antérieures à JetPack 4.3 (L4T 32.3.1) ne sont pas prises en charge.
Une mise à niveau ou une mise à niveau vers une version inférieure de votre système d'exploitation entraîne une mise à niveau du noyau et vous devez réinstaller un pilote adapté.
Les futures mises à jour de JetPack/Kernel nécessitent de futurs pilotes. Si cela se produit, veuillez nous donner un peu de temps pour le traitement. Et si vous ne le voyez pas à temps, veuillez nous en souvenir.
REMARQUE CONCERNANT LES VOIES MIPI IMX477
Le module de caméra IMX477 prend en charge 4 voies dans le matériel, mais le pilote de caméra 4 voies nécessite des réglages supplémentaires. Voici la raison :
Raspberry Pi et Jetson Nano/Xavier NX ne peuvent pas prendre en charge physiquement une connexion à 4 voies (les deux ne disposent que de connexions CSI à 2 voies). Seuls les modules de calcul Raspberry Pi et certaines cartes support Jetson tierces disposent d'une prise en charge matérielle à 4 voies. Il ne s'agit donc pas d'une nécessité générale.
Pour une connexion à 4 voies, des travaux supplémentaires sont nécessaires en plus du port physique à 4 voies, en particulier les cavaliers de caméra. Et les pilotes sont limités par la puissance de la plate-forme elle-même. Par exemple, 4-Lane ne peut pas activer la vidéo 4K sur le Raspberry Pi, car le VideoCore ne le prend pas en charge actuellement. Le Jetson Nano est également limité dans une certaine mesure par les possibilités de codage. Vous devez vous assurer que vous en avez vraiment besoin.
Ce texte a été traduit par une machine.
Il est entièrement compatible avec la taille de module Raspberry Pi V2, une carte de caméra IMX477P 24 mm x 25 mm et un objectif à montage M12 à faible distorsion. Ces modules d'appareil photo doivent être utilisés sur chaque support Jetson Nano/Xavier NX avec fonctions ISP matérielles.
Cette caméra dépend des pilotes du noyau pour fonctionner - une version du noyau, un pilote de caméra.
Les versions antérieures à JetPack 4.3 (L4T 32.3.1) ne sont pas prises en charge.
Une mise à niveau ou une mise à niveau vers une version inférieure de votre système d'exploitation entraîne une mise à niveau du noyau et vous devez réinstaller un pilote adapté.
Les futures mises à jour de JetPack/Kernel nécessitent de futurs pilotes. Si cela se produit, veuillez nous donner un peu de temps pour le traitement. Et si vous ne le voyez pas à temps, veuillez nous en souvenir.
REMARQUE CONCERNANT LES VOIES MIPI IMX477
Le module de caméra IMX477 prend en charge 4 voies dans le matériel, mais le pilote de caméra 4 voies nécessite des réglages supplémentaires. Voici la raison :
Raspberry Pi et Jetson Nano/Xavier NX ne peuvent pas prendre en charge physiquement une connexion à 4 voies (les deux ne disposent que de connexions CSI à 2 voies). Seuls les modules de calcul Raspberry Pi et certaines cartes support Jetson tierces disposent d'une prise en charge matérielle à 4 voies. Il ne s'agit donc pas d'une nécessité générale.
Pour une connexion à 4 voies, des travaux supplémentaires sont nécessaires en plus du port physique à 4 voies, en particulier les cavaliers de caméra. Et les pilotes sont limités par la puissance de la plate-forme elle-même. Par exemple, 4-Lane ne peut pas activer la vidéo 4K sur le Raspberry Pi, car le VideoCore ne le prend pas en charge actuellement. Le Jetson Nano est également limité dans une certaine mesure par les possibilités de codage. Vous devez vous assurer que vous en avez vraiment besoin.
Ce texte a été traduit par une machine.
Contenu de la livraison
- 1x module caméra couleur 12.3MP IMX477P
- 1 objectif caméra avec distance focale de 3,9 mm et connexion M12
- 1 câble de caméra 150 mm/12 pouces 15 broches sur 22 broches
