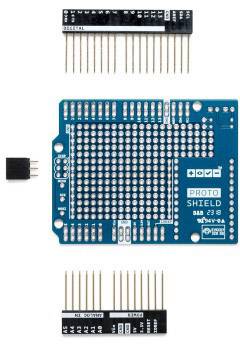

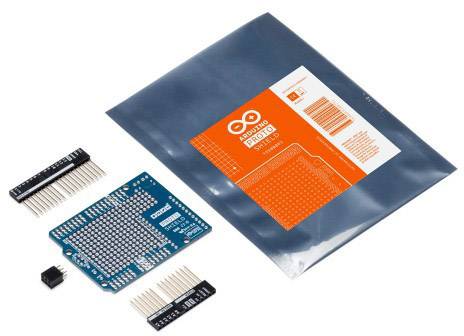

Arduino Proto Shield Carte de développement

Ce ProtoShield facilite la conception des circuits personnalisés. Vous pouvez facilement souder des circuits intégrés TH ou SMD sur la zone de réalisation et les tester avec votre carte Arduino. La zone SMD est conçue pour un maximum de 24 broches SOIC circuit intégré et la zone TH contient beaucoup d'espace pour les composants nécessaires à votre projet. Vous pouvez même coller une mini-carte d'expérimentation (non incluse) sur le la zone de réalisation pour une opération sans soudure. La zone de prototypage inclut également deux lignes de puissance (IOREF et GND), deux LED tampons et les coussins de signaux SPI pour dérivation des cartes avec SPI uniquement sur l'embase ICSP comme zéro.

Caractéristiques et avantages :
• Brochage Arduino 1.0
• 1 empreinte de connecteur ICSP
• 2 LED et empreinte de résistance
• Lignes d'alimentation IOREF et GND
• Plaques de signaux SPI
• Empreinte CMS 24 broches (50 mils)
