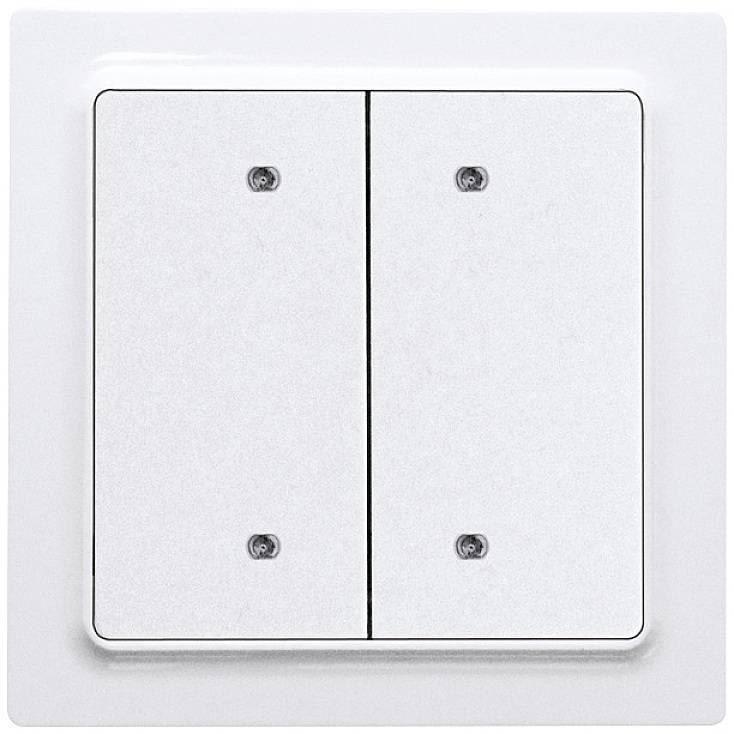

B4T55E-wg Eltako sans fil Bouton-poussoir 4 canaux montage apparent (en saillie) Portée max. 30 m

Bouton-poussoir bus 2 ou 4 canaux pour montage ou montage individuel dans le système de commutation E-Design55. 80 x 80, 15 mm de haut. Pour la connexion à des passerelles boutons-poussoirs FTS14TG. Perte en veille seulement 0,2 watt. Avec bascule et double bascule. Capteur Smart Home. La livraison comprend une plaque de retenue, un cadre de fixation avec électronique intégrée, un cadre R, une bascule et un double bascule. Avec la double bascule, vous pouvez saisir 4 signaux exploitables, avec la bascule seulement 2 signaux. A l'arrière, un câble de bus de 20 cm de long est rouge-noir. Connexion rouge à BP, noir sur BN d'une passerelle à bouton-poussoir FTS14TG. Jusqu'à 30 boutons-poussoirs bus et/ou coupleur de bouton-poussoir FTS61BTK peuvent être raccordés aux bornes BP et BN d'une passerelle de bouton-poussoir FTS14TG. La longueur totale admissible du câble est de 200 M. Le maillon RLC fourni au FTS14TG doit être placé sur le bouton-poussoir ou le bouton-poussoir le plus éloigné Raccorder en plus les coupleurs de bouton-poussoir de bus aux bornes BP et BN. Le bus à bouton-poussoir à 2 fils permet d'alimenter le B4 raccordé avec 29 V DC et de transférer des données simultanément. Veuillez utiliser uniquement des lignes de bus ou de téléphone courantes. Avec 4 ou 2 LED jaunes, les télégrammes de confirmation des actionneurs s'affichent lorsque l'ID s des actionneurs avec PCT14 a été saisi dans le tableau ID du FTS14TG. Au-dessus d'une prise de commande de 55 mm, les manchons présents dans la boîte sont utilisés pour la fixation à vis. Montage : visser la plaque de retenue. Branchez d'abord le cadre et ensuite le cadre de fixation avec l'électronique (le marquage 0 doit être en haut). Lors de l'installation de la bascule, le marquage 0 à l'arrière doit toujours être en haut.
