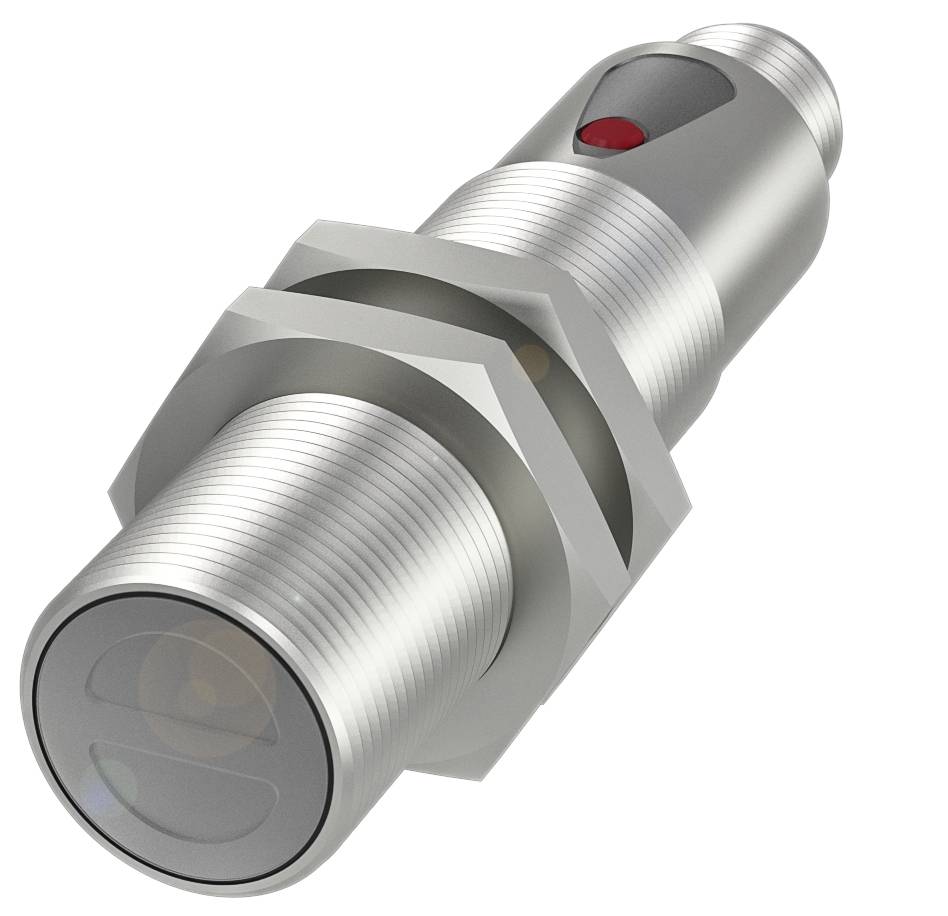

BALLUFF Barrière lumineuse à réflexion BOS 18M-PUV-PR30-S4 BOS01J9 rétroréfléchissant polarisé 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Barrière lumineuse à réflexion
Fonctions
rétroréfléchissant polarisé
Branchement
M12, 4 pôles
Type
BOS 18M-PUV-PR30-S4
Tension de fonctionnement
24 V/DC
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
137,49 €
3
2% = 3,36 €
134,13 €
5
3% = 4,69 €
132,80 €
10
4% = 5,58 €
131,91 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (137,49 € / unité(s))
137,49 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Barrière photoélectrique à réflexion cylindrique Balluff BOS01J9 avec filetage M18 et différents types de lumière
- Dimensions : Ø 18 x 75 mm
- Série 18M
- Interface : PNP N/O/N/F (NO/NC)
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : barrière photoélectrique réfléchissante
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 18 x 75 mm
- Surface active, matériau : verre
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Série 18M
- Tension de fonctionnement Ub : 10...30 VDC
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : barrière photoélectrique réfléchissante
- Matériau du boîtier : laiton, nickelé
- Type de lumière : lumière rouge LED
- Portée : 05 m
- Interface : PNP N/O/N/F (NO/NC)
- Caractéristique du faisceau : divergence
- Caractéristiques supplémentaires :
- Principe de fonctionnement : capteur opto-électronique
- Dimensions : Ø 18 x 75 mm
- Fixation : écrou M18x1
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Capacité de charge max. Pour Ue : 0,1 μF
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 1000 Hz
- Classe de protection : II
- Connexion : connecteur, connecteur M12x1, 4-|pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation nominale SN : 5 m, réglable
- Dérive de température max. (% de Sr) : 10%
- MTTF (40 °C) : 400 A.
- Surface active, matériau : verre
- Matériau du boîtier : laiton, nickelé
- Portée : 05 m
- Couple de serrage max. : 15 Nm/30 Nm
- Possibilité de réglage : distance de commutation (SN)
- Contacts, protection de surface : dorés
- Protection de surface : nickelée
- Série 18M
- Forme : cylindre|optique droite
- Affichage : LED verte : tension de fonctionnement|plage de coupure - LED jaune, clignote|court-circuit - LED verte, clignote|LED jaune : réception de la lumière
- Réglage : touche
- Câble de coupure toff max. 0,5 ms.
- Commutation de marche tonalité max. : 0,5 ms.
- Courant à vide IO max. Pour Ue : 40 ma
- Chute de tension max. Pour IE : 2,5 V.
- Type de produit
Barrière lumineuse à réflexion
- Type
BOS 18M-PUV-PR30-S4
- Fonctions
rétroréfléchissant polarisé
- Tension de fonctionnement
24 V/DC
- Type de contact
1 NF (R)
1 NO (T)
- Fréquence de commutation
1000 Hz
- Branchement
M12, 4 pôles
- Taille
M18
- Matériau du boîtier
laiton (nickelé)
- Propriété du matériau
nickelé
- Type d'émetteur
Led rouge
5 m
- Contenu
1 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3416638 BALLUFF Barrière lumineuse à réflexion BOS 18M-PUV-PR30-S4 BOS01J9 rétroréfléchissant polarisé 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416638 BALLUFF Barrière lumineuse à réflexion BOS 18M-PUV-PR30-S4 BOS01J9 rétroréfléchissant polarisé 1 pc(s)
Description
Notre barrière photoélectrique réfléchissante est particulièrement simple à aligner grâce à de généreuses tolérances de montage. Vous ne montez qu'un seul appareil électrique plus un réflecteur. Les grands réflecteurs garantissent des portées élevées. Les barrières photoélectriques détectent les objets indépendamment de la surface, de la couleur et du matériau. Grâce à un filtre polaire, ils sont également adaptés pour la détection d'objets brillants. Série=18M, dimension=Ø 18 x 75 mm, interface=PNP NO/NF (NO/NC), principe de fonctionnement=capteur optoélectronique, principe de fonctionnement optique=barrière photoélectrique réfléchissante, caractéristique du faisceau=divergence, type de lumière = LED rouge, portée = 0...5 m, raccordement = connecteur, connecteur M12x1, 4 pôles, matériau du boîtier=laiton, surface active, matériau=verre, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CULUSCEEACWEEE
