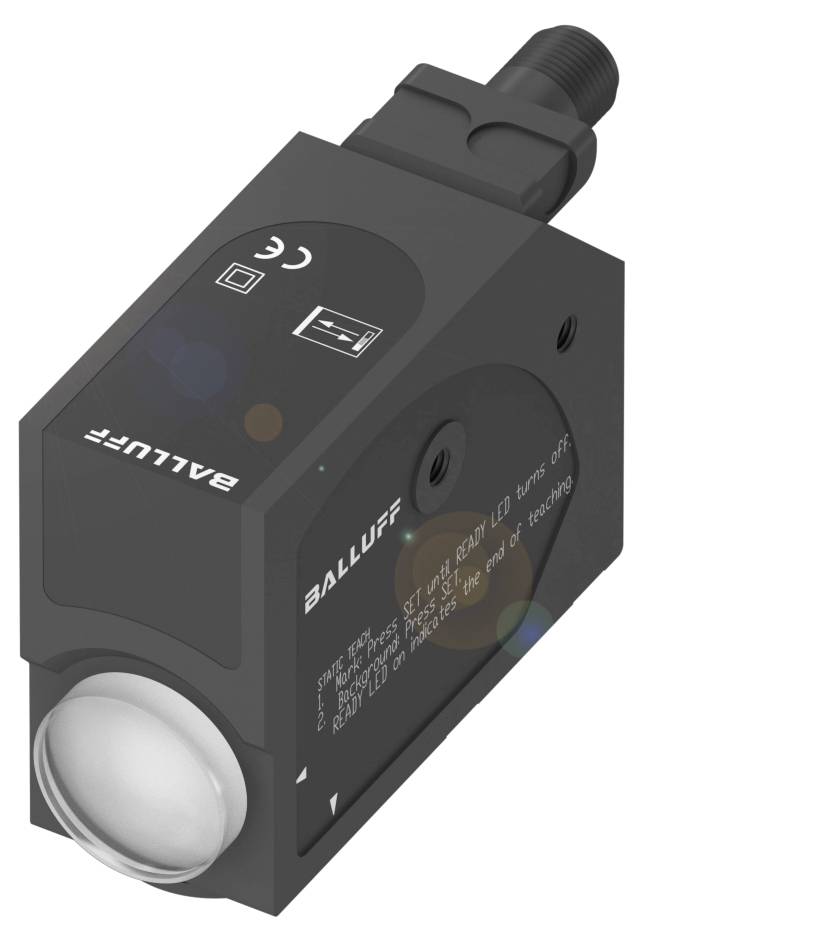

BALLUFF BKT0002 BKT 67M-002-U-S92 Bouton de contraste 1 pc(s) 24 V/DC (L x l x H) 32 x 64 x 82 mm
EAN :
Ref. fabricant :
Code produit :
Type de produit
Bouton de contraste
Tension de fonctionnement min.
10 V/DC
Tension de fonctionnement max.
30 V/DC
Type
BKT 67M-002-U-S92
Contenu
1 pc(s)
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
399,17 €
3
2% = 9,74 €
389,43 €
5
3% = 13,61 €
385,56 €
10
4% = 16,21 €
382,96 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (399,17 € / unité(s))
399,17 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Bouton de contraste Balluff BKT0002
- Dimensions : 32 x 64 x 82 mm
- Série 67M
- Interface : PNP/NPN N/O/N/F (NO/NC)
- Analogique, tension 1...5,5 V
- Fonction d'entrée : fonction de temporisation on/Off
- Principe de fonctionnement : bouton de contraste
Caractéristiques techniques
- Caractéristiques principales :dimensions : 32 x 64 x 82 mm
- Surface active, matériau : PMMA
- Connexion : connecteur, connecteur M12x1
- Série 67M
- Tension de fonctionnement Ub : 10...30 VDC
- Fonction d'entrée : fonction de temporisation on/Off
- Principe de fonctionnement : bouton de contraste
- Principe de fonctionnement optique : cellule photoélectrique, focalisée
- Matériau du boîtier : aluminium, moulé sous pression, peint
- Type de lumière : lumière bleue/verte/lumière rouge
- Taille du spot : 5 x 1,5 mm à 9 mm
- Portée : 6...12 mm
- Interface : PNP/NPN N/O/N/F (NO/NC)
- Analogique, tension 1...5,5 V
- Caractéristique du faisceau : focalisé
- Caractéristiques supplémentaires :
- Principe de fonctionnement : bouton de contraste
- Dimensions : 32 x 64 x 82 mm
- Fixation : vis M5
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt à l'emploi : 300 ms max
- Tension de fonctionnement Ub : 10...30 VDC
- Ondulation résiduelle max. (% de Ue) : 8%
- Fréquence de commutation : 15000 Hz
- Classe de protection : II
- Connexion : connecteur, connecteur M12x1
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Surface active, matériau : PMMA
- Sortie de commutation : PNP/NPN N/O/N/F (NO/|NC)
- Matériau du boîtier : aluminium, moulé sous pression, peint
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms, 3x6|demi-sinus, 30 gn, 6 ms, 3x10000
- En 60068-2-6, vibration : 10...55 Hz, amplitude 1 mm, 3x2 h.
- Indice de protection : IP67
- Température ambiante : -10...55 °C.
- Degré de pollution : 3
- Portée : 6...12 mm
- Possibilité de réglage : contraste (point de commutation)|commutation clair/sombre|sortie de commutation PNP/NPN
- Protection de surface : laquée
- Série 67M
- Forme : parallélépipède|raccord pivotant
- Affichage : fonction de sortie - LED jaune|prêt - LED verte|erreur - LED verte, clignotante|court-circuit - LED verte, clignotante
- Réglage : touche
- Câble de coupure toff max. : 0.033 ms.
- Commutation d'enclenchement tonalité max. : 0,033 ms.
- Courant à vide IO max. Pour Ue : 50 ma
- Lumière extérieure max. : 5000 lux
- Principe de fonctionnement optique : cellule photoélectrique, focalisée
- Type de lumière : lumière bleue/verte/lumière rouge
- Taille du spot : 5 x 1,5 mm à 9 mm
- Fonction de commutation optique : commutation claire/sombre
- Caractéristique du faisceau : focalisé
- Longueur d'onde : 465 nm/520 nm/630 nm
- Groupe de LED selon IEC 62471 : groupe libre
- Propriétés supplémentaires : optique commutable (sortie de lumière 0°/|90°), spot lumineux horizontal
- Fonction d'entrée : fonction de temporisation on/Off
- Sortie analogique : analogique, tension 1...5.5 V.
- Résistance de charge min. RL (Analogique U) : 2.2 kohms
- Chute de tension max. Pour raccordement électrique IE : 2 V.
- Fonction de temporisation : temporisation à la mise hors tension
- Fonction temps, durée : 20 ms.
- Type de produit
Bouton de contraste
- Type
BKT 67M-002-U-S92
- Contenu
1 pc(s)
- Tension de fonctionnement
24 V/DC
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
IP67
- Longueur
32 mm
- Largeur
64 mm
- Hauteur
82 mm
- Dim.
(L x l x H) 32 x 64 x 82 mm
- Longueur d’onde
465 nm
520 nm
630 nm
- Matériau du boîtier
Aluminium coulé sous pression
- Branchement
fiche mâle
- Matériau
Aluminium coulé sous pression
- Sorties
NPN, ouvert
NPN, fermé
PNP, ouverture
PNP, fermeture
12 mm
- Fréquence de commutation
15000 Hz
- Courant de service
100 mA
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3416174 BALLUFF BKT0002 BKT 67M-002-U-S92 Bouton de contraste 1 pc(s) 24 V/DC (L x l x H) 32 x 64 x 82 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416174 BALLUFF BKT0002 BKT 67M-002-U-S92 Bouton de contraste 1 pc(s) 24 V/DC (L x l x H) 32 x 64 x 82 mm
Description
Les boutons de contraste sont des capteurs lumineux haute résolution qui distinguent les objets en fonction de leurs valeurs de gris. Les boutons de contraste robustes de Balluff détectent déjà de faibles différences de contraste, ont une fréquence de commutation élevée jusqu'à 30 kHz et sont donc particulièrement rapides. Ils permettent une précision de positionnement élevée et sont donc adaptés à de nombreuses applications, par exemple dans les secteurs de l'impression et de l'emballage. Série=67M, dimensions=32 x 64 x 82 mm, interface=PNP/NPN N/O/N/F (NO/NC) analogique, tension 1.5.5 V, fonction d'entrée=fonction de temporisation on/Off, principe de fonctionnement=bouton de contraste, principe de fonctionnement optique=capteur de lumière, focalisé, caractéristique du faisceau = focalisé, type de lumière = lumière bleue/verte/rouge, taille du spot lumineux = 5 x 1,5 mm à 9 mm, portée = 6...12 mm, raccordement = connecteur, connecteur M12x1, matériau du boîtier = aluminium, moulage sous pression, surface active, matériau = PMMA, tension de fonctionnement Ub = 10...30 VDC, homologation/conformité = CECUULUSWEEE
