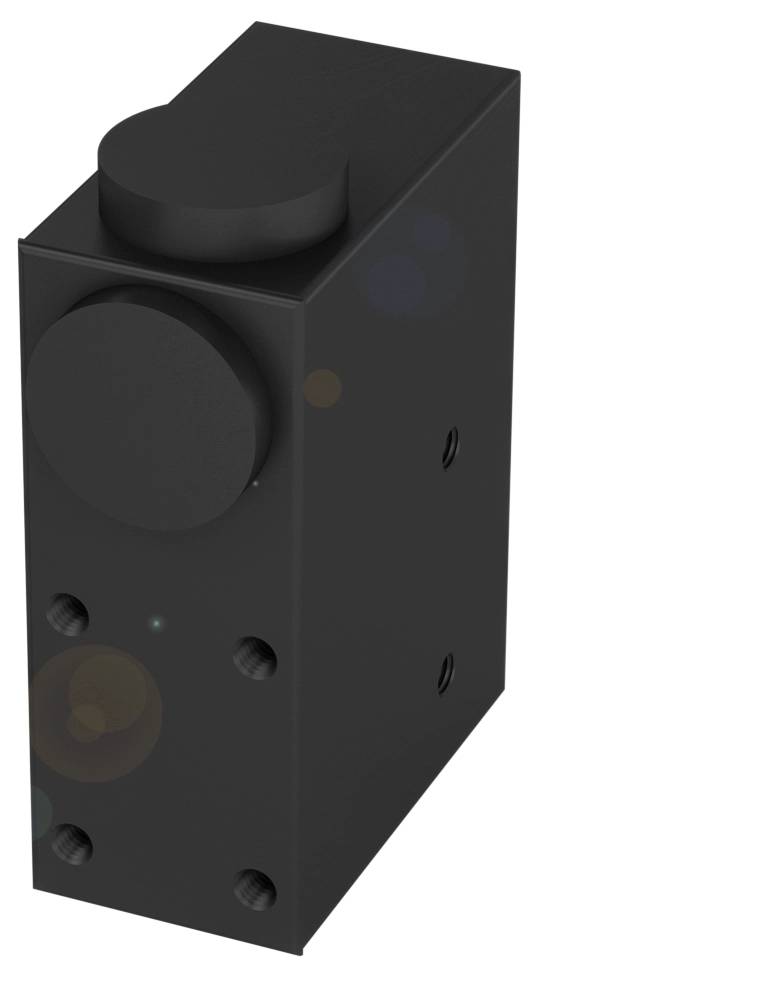

Photo non contractuelle
Photo non contractuelle
BALLUFF BKT000N BKT000N Bouton de contraste 1 pc(s) 24 (L x l x H) 62.30 x 31.00 x 97.80 mm
EAN :
Ref. fabricant :
Code produit :
Type de produit
Bouton de contraste
Tension de fonctionnement min.
10 V
Tension de fonctionnement max.
30 V
Type
BKT000N
Contenu
1 pc(s)
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
640,83 €
3
2% = 15,63 €
625,20 €
5
3% = 21,85 €
618,98 €
10
4% = 26,01 €
614,82 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (640,83 € / unité(s))
640,83 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Bouton de contraste Balluff BKT000N
- Dimensions : 31 x 97.8 x 62.3 mm
- Série : m
- Interface : PNP/NPN N/O/N/F (NO/NC)
- Analogique, tension 0...5,5 V
- Fonction d'entrée : même fonction que la touche
- Principe de fonctionnement : bouton de contraste
Caractéristiques techniques
- Caractéristiques principales :dimensions : 31 x 97.8 x 62.3 mm
- Surface active, matériau : verre
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Série : m
- Tension de fonctionnement Ub : 10...30 VDC
- Fonction d'entrée : même fonction que la touche
- Principe de fonctionnement : bouton de contraste
- Principe de fonctionnement optique : cellule photoélectrique, focalisée
- Matériau du boîtier : zinc, moulé sous pression, laqué
- Type de lumière : lumière blanche
- Taille du spot lumineux : Ø 3 mm à 9 mm
- Portée : 7...11 mm
- Interface : PNP/NPN N/O/N/F (NO/NC)
- Analogique, tension 0...5,5 V
- Caractéristique du faisceau : focalisé
- Caractéristiques supplémentaires :
- Principe de fonctionnement : bouton de contraste
- Dimensions : 31 x 97.8 x 62.3 mm
- Fixation : vis M5
- Résistance de sortie Ra : 10.0 kohms
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension de fonctionnement Ub : 10...30 VDC
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 10000 Hz
- Connexion : connecteur, connecteur M12x1, 4-|pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Surface active, matériau : verre
- Sortie de commutation : PNP/NPN N/O/N/F (NO/|NC)
- Matériau du boîtier : zinc, moulé sous pression, laqué
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms, 3x6
- En 60068-2-6, vibration : 10...55 Hz, amplitude 1,5 mm, 3x2/h.
- Indice de protection : IP67
- Température ambiante : -10...55 °C.
- Portée : 7...11 mm
- Possibilité de réglage : verrouillage des touches on/OFF|fonction temps on/OFF|commutation clair/sombre|sortie de commutation PNP/NPN|contraste (point de commutation)
- Protection de surface : laquée
- Série : m
- Forme : parallélépipède|raccord pivotant
- Affichage : fonction de sortie - LED rouge|prêt - LED verte|erreur - LED verte, clignote|court-circuit - LED verte, clignote
- Réglage : interrupteur à coulisse (3x)|touche (2x)
- Câble de coupure toff max. : 0,05 ms.
- Commutation d'enclenchement tonalité max. : 0,05 ms.
- Courant à vide IO max. Pour Ue : 80 ma
- Chute de tension max. Pour IE : 2 V.
- Lumière extérieure max. : 5000 lux
- Principe de fonctionnement optique : cellule photoélectrique, focalisée
- Type de lumière : lumière blanche
- Taille du spot lumineux : Ø 3 mm à 9 mm
- Fonction de commutation optique : commutation claire/sombre
- Caractéristique du faisceau : focalisé
- Longueur d'onde : 400...700 nm
- Propriétés supplémentaires : optique commutable (sortie de lumière 0°/|90°), spot lumineux vertical
- Fonction d'entrée : même fonction que la touche
- Sortie analogique : analogique, tension 0...5.5 V.
- Résistance de charge min. RL (Analogique U) : 2.2 kohms
- Fonction de temporisation : temporisation à la mise hors tension
- Fonction temps, durée : 20 ms.
- Type de produit
Bouton de contraste
- Type
BKT000N
- Contenu
1 pc(s)
- Tension de fonctionnement
24
- Tension de fonctionnement min.
10 V
- Tension de fonctionnement max.
30 V
- Tension de fonctionnement
10 - 30 V
IP67
- Température min.
-10 °C
- Température max.
55 °C
- Longueur
62.30 mm
- Largeur
31.00 mm
- Hauteur
97.80 mm
- Dim.
(L x l x H) 62.30 x 31.00 x 97.80 mm
- Tension nominale
30 V
- Longueur d’onde
700 nm
- Matériau du boîtier
Zinc
- Branchement
fiche mâle
fiche mâle
- Matériau
Zinc moulé sous pression
- Sorties
NPN, inverseur ; PNP, inverseur
11 mm
- Fréquence de commutation
10000 Hz
- Courant de service
200 mA
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3416203 BALLUFF BKT000N BKT000N Bouton de contraste 1 pc(s) 24 (L x l x H) 62.30 x 31.00 x 97.80 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416203 BALLUFF BKT000N BKT000N Bouton de contraste 1 pc(s) 24 (L x l x H) 62.30 x 31.00 x 97.80 mm
Description
Les boutons de contraste sont des capteurs lumineux haute résolution qui distinguent les objets en fonction de leurs valeurs de gris. Les boutons de contraste robustes de Balluff détectent déjà de faibles différences de contraste, ont une fréquence de commutation élevée jusqu'à 30 kHz et sont donc particulièrement rapides. Ils permettent une précision de positionnement élevée et sont donc adaptés à de nombreuses applications, par exemple dans les secteurs de l'impression et de l'emballage. Série=M, dimension=31 x 97.8 x 62.3 mm, interface=PNP/NPN N/O/N/F (NO/NC) analogique, tension 0.5.5 V, fonction d'entrée=même fonction que la touche, principe de fonctionnement=bouton de contraste, principe de fonctionnement optique=capteur de lumière, focalisé, caractéristique du faisceau=focalisé, type de lumière = lumière blanche, taille du spot lumineux = Ø 3 mm à 9 mm, portée = 7...11 mm, raccordement = connecteur, connecteur M12 x 1, 4 pôles, matériau du boîtier=zinc, moulé sous pression, surface active, matériau=verre, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CEWEEE
