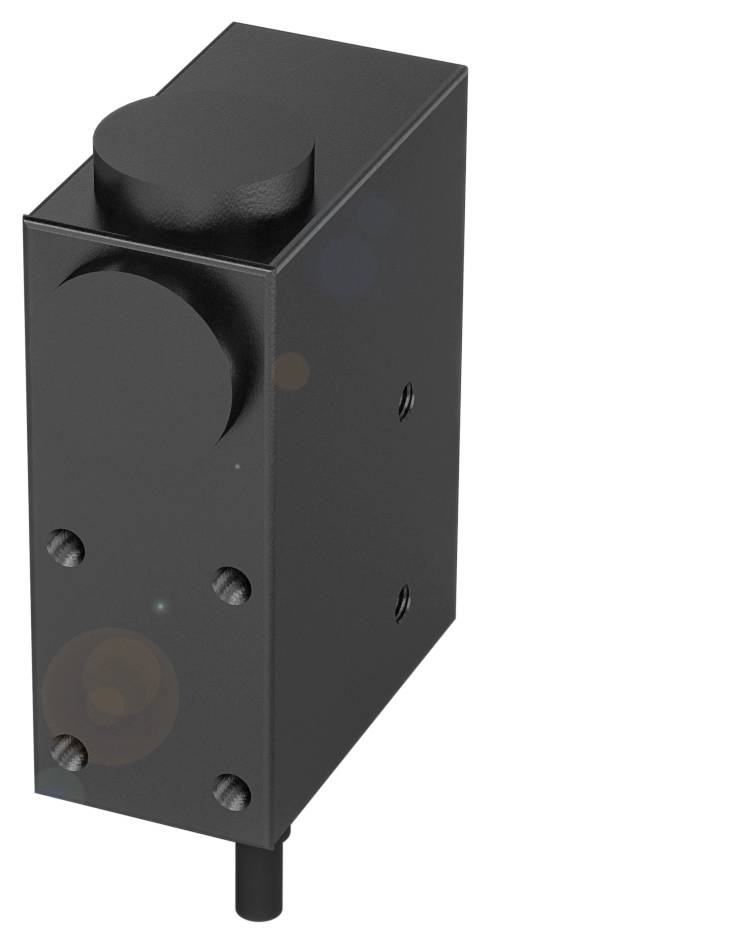

BALLUFF BKT000U BKT000U Bouton de contraste 1 pc(s) 24 (L x l x H) 62.30 x 31.00 x 105.30 mm
EAN :
Ref. fabricant :
Code produit :
Type de produit
Bouton de contraste
Tension de fonctionnement min.
10 V
Tension de fonctionnement max.
30 V
Type
BKT000U
Contenu
1 pc(s)
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
690,83 €
3
2% = 16,85 €
673,98 €
5
3% = 23,55 €
667,28 €
10
4% = 28,05 €
662,78 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (690,83 € / unité(s))
690,83 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Bouton de contraste Balluff BKT000U
- Dimensions : 31 x 105.3 x 62.3 mm
- Série : m
- Interface : PNP/NPN N/O/N/F (NO/NC)
- Analogique, tension 0...5,5 V
- Fonction d'entrée : même fonction que la touche
- Appeler le format 1/2/3/4
- Principe de fonctionnement : bouton de contraste
Caractéristiques techniques
- Caractéristiques principales :dimensions : 31 x 105.3 x 62.3 mm
- Surface active, matériau : verre
- Raccordement : câble, 3.00 m, PVC
- Série : m
- Tension de fonctionnement Ub : 10...30 VDC
- Fonction d'entrée : même fonction que la touche
- Appeler le format 1/2/3/4
- Principe de fonctionnement : bouton de contraste
- Principe de fonctionnement optique : cellule photoélectrique, focalisée
- Matériau du boîtier : zinc, moulé sous pression, laqué
- Type de lumière : lumière verte/rouge
- Taille du spot : 1,5 x 5 mm à 9 mm
- Portée : 7...11 mm
- Interface : PNP/NPN N/O/N/F (NO/NC)
- Analogique, tension 0...5,5 V
- Caractéristique du faisceau : focalisé
- Caractéristiques supplémentaires :
- Dimensions : 31 x 105.3 x 62.3 mm
- Fixation : vis M5
- Résistance de sortie Ra : 10.0 kohms
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension de fonctionnement Ub : 10...30 VDC
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 10000 Hz
- Raccordement : câble, 3.00 m, PVC
- Protection contre les courts-circuits : oui
- Surface active, matériau : verre
- Sortie de commutation : PNP/NPN N/O/N/F (NO/|NC)
- Diamètre de câble D : 6,20 mm
- Longueur de câble L : 3 m
- Matériau du boîtier : zinc, moulé sous pression, laqué
- Matériau de gaine : PVC
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms, 3x6
- En 60068-2-6, vibration : 10...55 Hz, amplitude 1,5 mm, 3x2/h.
- Indice de protection : IP67
- Température ambiante : -10...55 °C.
- Nombre de conducteurs : 6
- Section du conducteur : 0.34 mm²
- Portée : 7...11 mm
- Protection de surface : laquée
- Câble de coupure toff max. : 0,05 ms.
- Commutation d'enclenchement tonalité max. : 0,05 ms.
- Courant à vide IO max. Pour Ue : 80 ma
- Chute de tension max. Pour IE : 2 V.
- Lumière extérieure max. : 5000 lux
- Principe de fonctionnement optique : cellule photoélectrique, focalisée
- Type de lumière : lumière verte/rouge
- Taille du spot : 1,5 x 5 mm à 9 mm
- Fonction de commutation optique : commutation claire/sombre
- Caractéristique du faisceau : focalisé
- Longueur d'onde : 526 nm/630 nm
- Fonction d'entrée : appeler la même fonction que la touche|format 1/2/3/4
- Sortie analogique : analogique, tension 0...5.5 V.
- Résistance de charge min. RL (Analogique U) : 2.2 kohms
- Fonction de temporisation : temporisation à la mise hors tension
- Fonction temps, durée : 20 ms.
- Zone de détection/plage de mesure protégée contre l'inversion de polarité : oui
- Type de produit
Bouton de contraste
- Type
BKT000U
- Contenu
1 pc(s)
- Tension de fonctionnement
24
- Tension de fonctionnement min.
10 V
- Tension de fonctionnement max.
30 V
- Tension de fonctionnement
10 - 30 V
IP67
- Température min.
-10 °C
- Température max.
55 °C
- Longueur
62.30 mm
- Largeur
31.00 mm
- Hauteur
105.30 mm
- Dim.
(L x l x H) 62.30 x 31.00 x 105.30 mm
- Tension nominale
30 V
- Longueur de câble
3.00 m
- Longueur d’onde
526 nm
630 nm
- Matériau du boîtier
Zinc
- Branchement
câble
- Matériau
Zinc moulé sous pression
- Sorties
NPN, inverseur ; PNP, inverseur
11 mm
- Fréquence de commutation
10000 Hz
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Courant de service
200 mA
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3416212 BALLUFF BKT000U BKT000U Bouton de contraste 1 pc(s) 24 (L x l x H) 62.30 x 31.00 x 105.30 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416212 BALLUFF BKT000U BKT000U Bouton de contraste 1 pc(s) 24 (L x l x H) 62.30 x 31.00 x 105.30 mm
Description
Les boutons de contraste sont des capteurs lumineux haute résolution qui distinguent les objets en fonction de leurs valeurs de gris. Les boutons de contraste robustes de Balluff détectent déjà de faibles différences de contraste, ont une fréquence de commutation élevée jusqu'à 30 kHz et sont donc particulièrement rapides. Ils permettent une précision de positionnement élevée et sont donc adaptés à de nombreuses applications, par exemple dans les secteurs de l'impression et de l'emballage. Série=M, dimension=31 x 105.3 x 62.3 mm, interface=PNP/NPN N/O/N/F (NO/NC) analogique, tension 0.5.5 V, fonction d'entrée=appeler la même fonction que le format de la touche 1/2/3/4, principe de fonctionnement=bouton de contraste, principe de fonctionnement optique=capteur lumineux, focalisé, caractéristique du faisceau=focalisé, type de lumière = lumière verte/rouge, taille du spot lumineux = 1,5 x 5 mm à 9 mm, portée = 7...11 mm, raccordement = câble, 3,00 m, PVC, matériau du boîtier=zinc, moulé sous pression, surface active, matériau=verre, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CEWEEE
