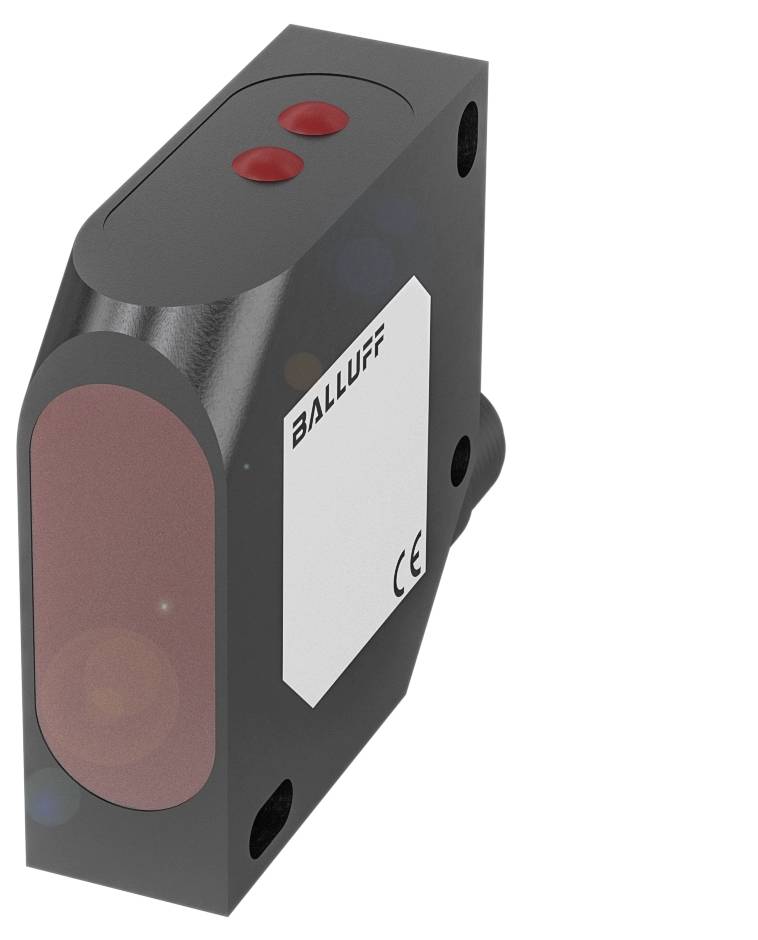

BALLUFF BOD0008 Capteur de distance 1 pc(s) 24 Portée max.: 300 m (L x l x H) 50.00 x 17.00 x 50.00 mm
EAN :
Ref. fabricant :
Code produit :
Type de produit
Capteur de distance
Tension de fonctionnement min.
18.0 V
Tension de fonctionnement max.
30.0 V
Portée max. en champ libre
300 m
Type
BOD0008
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
979,17 €
3
2% = 23,89 €
955,28 €
5
3% = 33,39 €
945,78 €
10
4% = 39,75 €
939,42 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (979,17 € / unité(s))
979,17 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Capteurs d'écartement Balluff BOD0008 avec boîtier en plastique et laser à lumière rouge et PMMA comme matériau pour la surface active
- Dimensions : 17 x 50 x 50 mm
- Série : 26K
- Interface : analogique, courant 4...20 ma
- linéaire croissant/décroissant
- PNP N/O/N/F (NO/NC)
- Principe de fonctionnement : capteur de distance opto-électronique
- Principe de fonctionnement optique : triangulation
Caractéristiques techniques
- Caractéristiques principales :dimensions : 17 x 50 x 50 mm
- Connexion : connecteur, connecteur M12x1, 5 pôles
- Résolution : 0,1 % FS
- Série : 26K
- Tension de fonctionnement Ub : 18...30 VDC
- Principe de fonctionnement : capteur de distance opto-électronique
- Principe de fonctionnement optique : triangulation
- Matériau du boîtier : ABS.
- Précision : ± 0.25 % FS
- Type de lumière : lumière rouge laser
- Taille du spot lumineux : 2 x 4,5 mm à 300 mm
- Portée : 80...300 mm réglable
- Interface : analogique, courant 4...20 ma
- linéaire croissant/décroissant
- PNP N/O/N/F (NO/NC)
- Caractéristique du faisceau : divergence
- Caractéristiques supplémentaires :
- Dimensions : 17 x 50 x 50 mm
- Fixation : vis M4
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 50 V DC
- Câble tv prêt à l'emploi : 300 ms max
- Tension de fonctionnement Ub : 18...30 VDC
- Capacité de charge max. Pour Ue : 0,1 μF
- Fréquence de commutation : 1000 Hz
- Classe de protection : II
- Connexion : connecteur, connecteur M12x1, 5-|pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Distance de commutation nominale SN : 300 mm, réglable
- MTTF (40 °C) : 9 A.
- Surface active, matériau : PMMA
- Sortie de commutation : PNP N/O/N/F (NO/NC)
- Matériau du boîtier : ABS.
- Indice de protection : IP67
- Température ambiante : -10...60 °C.
- Portée : 80...300 mm réglable
- Câble de coupure toff max. 0,5 ms.
- Commutation de marche tonalité max. : 0,5 ms.
- Courant à vide IO max. Pour Ue : 40 ma
- Lumière extérieure max. : 5000 lux
- Principe de fonctionnement optique : triangulation
- Classe laser selon IEC 60825-1: 2
- Type de lumière : lumière rouge laser
- Taille du spot lumineux : 2 x 4,5 mm à 300 mm
- Puissance moyenne Po max. : 1 mW
- Fonction de commutation optique : commutation claire/sombre
- Caractéristique du faisceau : divergence
- Longueur d'onde : 650 nm
- Fonction d'entrée : verrouillage des touches|émetteur activé/désactivé
- Résolution : 0,1 % FS
- Sortie analogique : analogique, courant 4...20 ma
- Caractéristique de sortie : linéaire croissant/décroissant
- Résistance de charge RL max. (Analogique I) : 500 ohms
- Précision : ± 0.25 % FS
- Durée de vie moyenne : 50000 h, 40 °C.
- Type de produit
Capteur de distance
- Type
BOD0008
- Contenu
1 pc(s)
- Tension de fonctionnement
24
- Tension de fonctionnement min.
18.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
18.0 - 30.0 V
- Type de contact
1 PNP
- Type d'émetteur
Laser à semi-conducteurs rouge
- Sorties
PNP
- Portée min. (en champ libre)
80 m
300 m
- Tolérance +/-
0.25 %
IP67
- Température min.
-10 °C
- Température max.
60 °C
- Longueur
50.00 mm
- Largeur
17.00 mm
- Hauteur
50.00 mm
- Dim.
(L x l x H) 50.00 x 17.00 x 50.00 mm
- Type de filetage côté du raccordement
M12 x 1
- Référence fabricant
BOD0008
- Tension nominale
30.0 V
- Nombre de pôles
5
- Matériau du boîtier
ABS
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3416248 BALLUFF BOD0008 Capteur de distance 1 pc(s) 24 Portée max.: 300 m (L x l x H) 50.00 x 17.00 x 50.00 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416248 BALLUFF BOD0008 Capteur de distance 1 pc(s) 24 Portée max.: 300 m (L x l x H) 50.00 x 17.00 x 50.00 mm
Description
Série=26K, dimension=17 x 50 x 50 mm, interface=analogique, courant 4.20 ma croissant/descendant linéaire PNP NO/NF (NO/NC), principe de fonctionnement=capteur de distance opto-électronique, principe de fonctionnement optique=triangulation, caractéristique du faisceau=divergence, type de lumière=laser lumière rouge, taille du spot lumineux = 2 x 4,5 mm à 300 mm, portée = 80...300 mm réglable, précision = +0,25 % FS, résolution = 0,1 % FS, raccordement = connecteur, M12x1 mâle, 5 pôles, matériau du boîtier=ABS, tension de fonctionnement Ub=18...30 VDC, homologation/conformité=CECULUSEACWEEE
