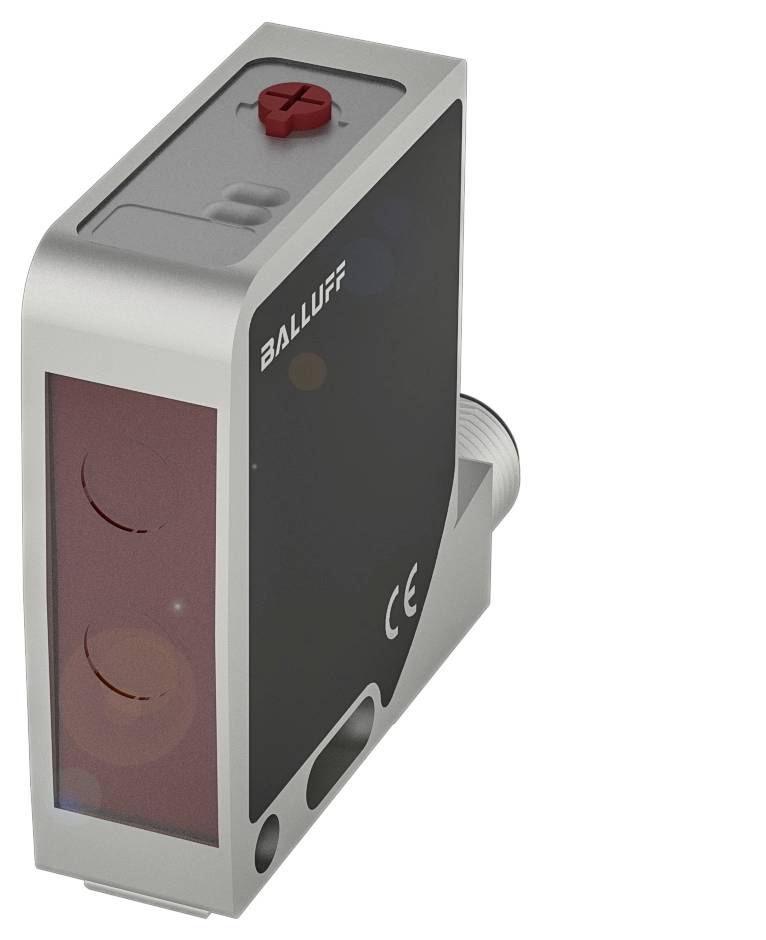

BALLUFF BOD000L Capteur de distance 1 pc(s) 24 (L x l x H) 50.00 x 15.00 x 42.50 mm
EAN :
Ref. fabricant :
Code produit :
Type de produit
Capteur de distance
Tension de fonctionnement min.
18.0 V
Tension de fonctionnement max.
30.0 V
Type
BOD000L
Contenu
1 pc(s)
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
870,83 €
3
2% = 21,25 €
849,58 €
5
3% = 29,69 €
841,14 €
10
4% = 35,35 €
835,48 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (870,83 € / unité(s))
870,83 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Capteurs d'écartement Balluff BOD000L avec boîtier métallique et laser à lumière rouge et verre comme matériau pour la surface active
- Dimensions : 15 x 42,5 x 50 mm
- Série 21M
- Interface : analogique, tension 1...10 V.
- linéaire croissant
- 2x PNP/NPN N/O/N/F (NO/NC)
- Principe de fonctionnement : capteur de distance opto-électronique
- Principe de fonctionnement optique : triangulation
Caractéristiques techniques
- Caractéristiques principales :dimensions : 15 x 42,5 x 50 mm
- Connexion : connecteur, connecteur M12x1, 5 pôles
- Résolution : ≤ 30 μm
- Série 21M
- Tension de fonctionnement Ub : 18...30 VDC
- Principe de fonctionnement : capteur de distance opto-électronique
- Principe de fonctionnement optique : triangulation
- Matériau du boîtier : zinc, moulé sous pression
- Aluminium
- Précision : ± 0.5 % FS
- Type de lumière : lumière rouge laser
- Taille du spot : Ø 1 mm à 45 mm
- Portée : 25...45 mm réglable
- Interface : analogique, tension 1...10 V.
- linéaire croissant
- 2x PNP/NPN N/O/N/F (NO/NC)
- Caractéristique du faisceau : collimaté
- Précision de répétition : 0,1 % FS
- Caractéristiques supplémentaires :
- Principe de fonctionnement : capteur de distance opto-électronique
- Dimensions : 15 x 42,5 x 50 mm
- Fixation : vis M4
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt à l'emploi : 300 ms max
- Tension de fonctionnement Ub : 18...30 VDC
- Catégorie d'utilisation : DC-13
- Capacité de charge max. Pour Ue : 0,1 μF
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 70 Hz
- Connexion : connecteur, connecteur M12x1, 5-|pôles
- Protection contre les courts-circuits : oui
- Hystérésis H max. (% de Sr) : 1,5%
- Distance de commutation nominale SN : 45 mm, réglable
- MTTF (40 °C) : 69 A.
- Surface active, matériau : verre
- Matériau du boîtier : zinc, moulé sous pression|aluminium
- Portée : 25...45 mm réglable
- Possibilité de réglage : plage de travail|distance de commutation (SN)
- Contacts, protection de surface : dorés
- Série 21M
- Forme : parallélépipède|raccord pivotant
- Affichage : fonction de sortie sortie 1 -|LED jaune|LED verte : tension de fonctionnement
- Réglage : interrupteur rotatif 5 positions
- Câble de coupure toff max. : 7 ms.
- Commutation d'enclenchement tonalité max. : 7 ms.
- Courant à vide IO max. Pour Ue : 50 ma
- Chute de tension max. Pour IE : 2 V.
- Application : mesure de distance
- Résolution : ≤ 30 μm
- Précision de répétition : 0,1 % FS
- Résistance de charge min. RL (Analogique U) : 2 kohms
- Précision : ± 0.5 % FS
- Écart de distance 6 % max. (% de Sr) : 1,5 %
- Zone de détection/plage de mesure protégée contre l'inversion de polarité : oui
- Type de produit
Capteur de distance
- Type
BOD000L
- Contenu
1 pc(s)
- Tension de fonctionnement
24
- Tension de fonctionnement min.
18.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
18.0 - 30.0 V
- Sorties
NPN, inverseur ; PNP, inverseur
IP67
- Température min.
-10 °C
- Température max.
50 °C
- Longueur
50.00 mm
- Largeur
15.00 mm
- Hauteur
42.50 mm
- Dim.
(L x l x H) 50.00 x 15.00 x 42.50 mm
- Référence fabricant
BOD000L
- Tension nominale
30.0 V
- Matériau du boîtier
Zinc
- Temps de réponse
20 ms
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3416176 BALLUFF BOD000L Capteur de distance 1 pc(s) 24 (L x l x H) 50.00 x 15.00 x 42.50 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416176 BALLUFF BOD000L Capteur de distance 1 pc(s) 24 (L x l x H) 50.00 x 15.00 x 42.50 mm
Description
Les capteurs de distance opto-électroniques de Balluff vous aident à positionner, contrôler le flux de matériaux ou consulter le niveau de remplissage, ainsi que dans de nombreuses autres applications. Que ce soit dans l'industrie automobile, l'automatisation en usine, la logistique ou la construction en acier, vous obtenez partout des gains de productivité significatifs grâce à une mesure fiable et à distance et vous pouvez éviter les erreurs de manière ciblée. Pour cela, vous disposez de différentes plages de mesure, parfois réglables, de 20 mm à 20 m et de variantes avec ou sans éblouissement de fond. Nos capteurs, compatibles avec le principe de triangulation ou la technologie temps de vol (TOF), utilisent sans contact et donc sans usure des lampes rouges ou des lasers. Ils sont logés dans des boîtiers en plastique ou en métal durables et disposent de sorties de courant et de tension analogiques ainsi que d'interfaces série ou IO-Link numériques. Nos capteurs de distance opto-électroniques sont conformes aux normes IP65/67 et IP69K, ce qui les rend adaptés aux environnements difficiles. Série = 21M, dimensions = 15 x 42,5 x 50 mm, interface = analogique, tension 1,0V, augmentation linéaire 2x PNP/NPN N/N/F (NO/NC), principe de fonctionnement = capteur de distance opto-électronique, principe de fonctionnement optique = triangulation, caractéristique du faisceau = collimaté, type de lumière = lumière rouge laser, taille du spot lumineux = Ø 1 mm à 45 mm, portée = 25...45 mm réglable, précision = ±0,5 % FS, répétabilité = 0,1 % FS, résolution = ? 30 μm, raccordement = connecteur, connecteur M12x1, 5 pôles, matériau du boîtier = zinc, aluminium coulé sous pression, tension de fonctionnement Ub = 18...30 VDC, homologation/conformité = ce, UKCA, cULus, WEEE
