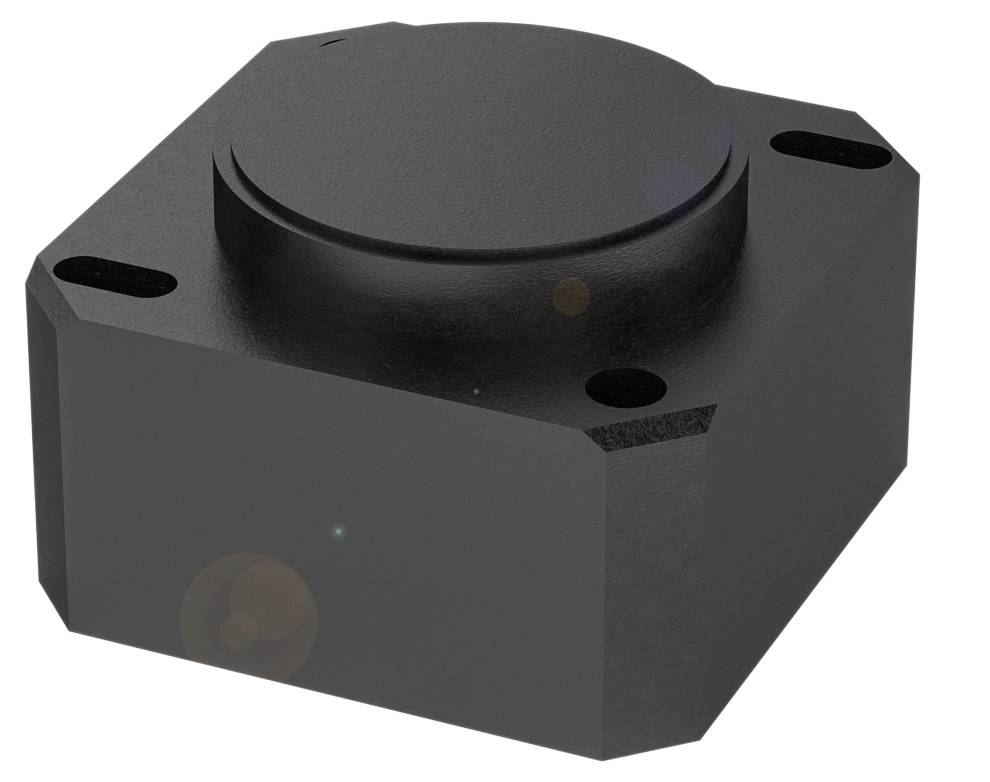

BALLUFF Capteur d'inclinaison BSI0014 BSI0014 Plage de mesure: 90 - -90 ° M12 x 1
EAN :
Ref. fabricant :
Code produit :
Type de produit
Capteur d'inclinaison
Tension de fonctionnement max.
30 V
Plage de mesure (max.)
-90 °
Branchement
M12 x 1
Indice de protection
IP67/IP69
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
415,83 €
3
2% = 10,15 €
405,68 €
5
3% = 14,18 €
401,65 €
10
4% = 16,88 €
398,95 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (415,83 € / unité(s))
415,83 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Modèle compact carré Balluff BSI0014 avec un ou deux axes de mesure
- Tension de fonctionnement Ub : 12...30 VDC
- Interface : 2x analogique, tension 0...10 V.
- Plage de mesure : -90...90°
- Principe de mesure : MEMS
- Axes de mesure : 2
Caractéristiques techniques
- Caractéristiques principales :connexion : connecteur, M12x1
- Résolution : ≤ 0,09 °
- Tension de fonctionnement Ub : 12...30 VDC
- Revêtement : plastique
- Précision : ±1,0°
- Axes de mesure : 2
- Plage de mesure : -90...90°
- Principe de mesure : MEMS
- Interface : 2x analogique, tension 0...10 V.
- Indice de protection : IP67
- IP69
- Température ambiante : -40...80 °C.
- Texte supplémentaire : possibilité de centrage dans une plage de ±5° par rapport à l'horizontale
- Caractéristiques supplémentaires :
- Dimensions : 40 x 25 x 40 mm
- Fixation : vis
- Tension assignée de fonctionnement Ue DC : 24 V
- Tension de fonctionnement Ub : 12...30 VDC
- Connexion : M12x1
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : non
- MTTF (40 °C) : 131 A.
- Revêtement : plastique
- En 60068-2-27, choc : oui
- En 60068-2-6, vibration : oui
- Type de protection : IP67 / IP69
- Température ambiante : -40...80 °C.
- Température de stockage : -40...85 °C.
- Poids : 45 g
- Intensité consommée max. : 15 mA
- Résolution : ≤ 0,09 °
- Sortie analogique : 2x analogique, tension 0...10 V.
- Précision : ±1,0°
- Humidité relative : 95 %, sans condensation
- Principe de mesure : MEMS
- Résistance de charge min., sortie analogique : 20 kohms
- Fréquence d'échantillonnage : 20 ms.
- Dérive de température max. : ±0,8°/10 K
- Axes de mesure : 2
- Sens de rotation : sens horaire
- Type de produit
Capteur d'inclinaison
- Type
BSI0014
- Tension de fonctionnement min.
12 V
- Tension de fonctionnement max.
30 V
- Tension de fonctionnement
12 - 30 V
- Courant de service
24 mA
- Plage de mesure (min.)
90°
- Plage de mesure (max.)
-90°
- Plage de mesure
90 - -90 °
- Résolution
0.09°
- Nombre d'essieux
2
- Branchement
M12 x 1
- Matériau du boîtier
plastique
- Type de montage
à visser
- Température min.
-40 °C
- Température max.
80 °C
IP67/IP69
- Longueur
40 mm
- Largeur
40 mm
- Hauteur
25 mm
- Contenu
1 pc(s)
- Tension nominale
30 V
- Matériau
plastique
- Tension de fonctionnement
24 V/DC
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3418123 BALLUFF Capteur d'inclinaison BSI0014 BSI0014 Plage de mesure: 90 - -90 ° M12 x 1
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3418123 BALLUFF Capteur d'inclinaison BSI0014 BSI0014 Plage de mesure: 90 - -90 ° M12 x 1
Description
Les capteurs d'inclinaison MEMS sont parfaitement adaptés pour le contrôle de la position des composants de la machine sur deux axes. Principe de mesure=système de mesure MEMS, axes de mesure=2, plage de mesure=-90...90°, tension de fonctionnement Ub=12...30 VDC, interface=2x analogique, tension 0.10 V, résolution= ? 0.09 °, précision=±0.8°, raccordement=connecteur, M12x1, matériau du boîtier=plastique, température ambiante=-25...85 °C, indice de protection=IP67, homologation/conformité=CECULUSWEEE, texte supplémentaire=centrage possible dans une plage de ±5° par rapport à l'horizontale
