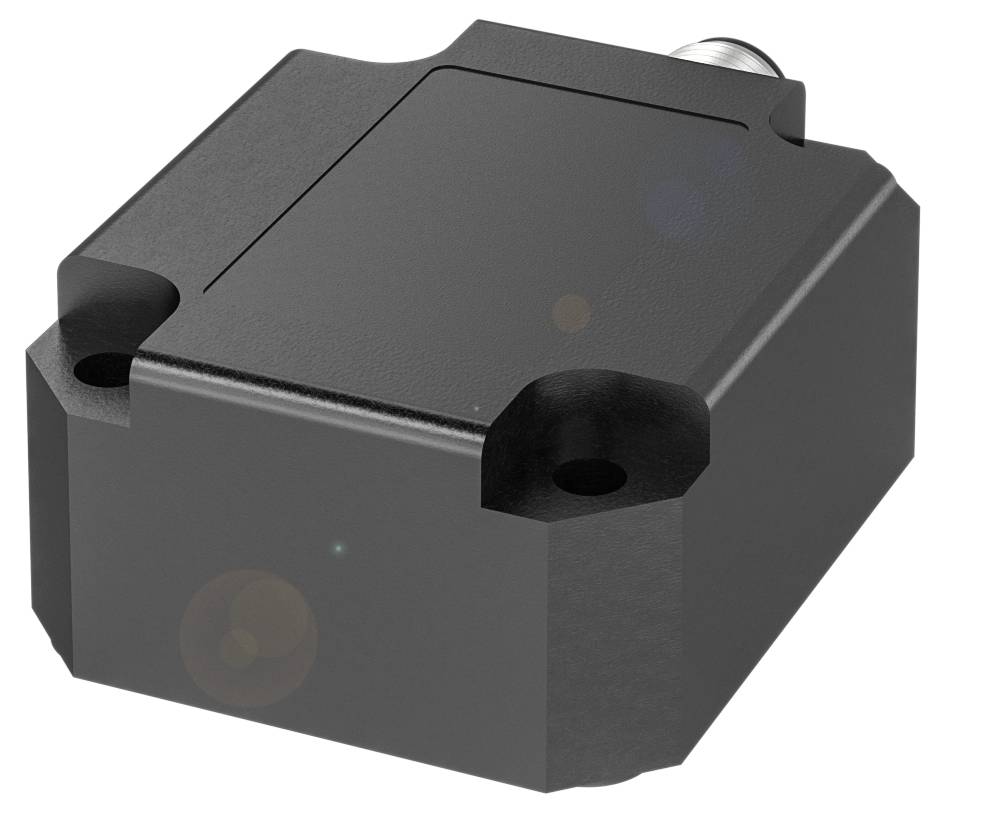

BALLUFF Capteur d'inclinaison BSI0016 BSI0016 Plage de mesure: 360 - 0 ° M12 x 1
EAN :
Ref. fabricant :
Code produit :
Type de produit
Capteur d'inclinaison
Tension de fonctionnement max.
30 V
Plage de mesure (max.)
0 °
Branchement
M12 x 1
Indice de protection
IP67
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
690,83 €
3
2% = 16,85 €
673,98 €
5
3% = 23,55 €
667,28 €
10
4% = 28,05 €
662,78 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (690,83 € / unité(s))
690,83 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Balluff BSI0016 modèle cubique avec un ou deux axes de mesure
- Tension de fonctionnement Ub : 12...30 VDC
- Interface : analogique, tension 0...10 V.
- Plage de mesure : 0...360°
- Principe de mesure : MEMS
- Axes de mesure : 1
Caractéristiques techniques
- Caractéristiques principales :connexion : connecteur, M12x1
- Résolution : ≤ 0,01 °
- Tension de fonctionnement Ub : 12...30 VDC
- Revêtement : plastique
- Précision : ± 0.25°
- Axes de mesure : 1
- Plage de mesure : 0...360°
- Principe de mesure : MEMS
- Interface : analogique, tension 0...10 V.
- Indice de protection : IP67
- Température ambiante : -40...80 °C.
- Texte supplémentaire : possibilité de centrer sur 360° en position verticale
- Caractéristiques supplémentaires :
- Dimensions : 50 x 27 x 78 mm
- Fixation : vis
- Tension assignée de fonctionnement Ue DC : 24 V
- Câble tv prêt max. : 1 s
- Tension de fonctionnement Ub : 12...30 VDC
- Indice de protection: III
- Connexion : M12x1
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : non
- MTTF (40 °C) : 121 A.
- Revêtement : plastique
- En 60068-2-27, choc : oui
- En 60068-2-6, vibration : oui
- Indice de protection : IP67
- Température ambiante : -40...80 °C.
- Degré de pollution : 3
- Température de stockage : -40...85 °C.
- Poids : 110 g
- Consommation max : 25 mA
- Résolution : ≤ 0,01 °
- Précision : ± 0.25°
- Humidité relative : 95 %, sans condensation
- Principe de mesure : MEMS
- Résistance de charge min., sortie analogique : 20 kohms
- Fréquence d'échantillonnage : 20 ms.
- Dérive de température max. : +0.1°/10K
- Axes de mesure : 1
- Sens de rotation interface : sens des aiguilles d'une montre
- Sortie analogique conditions ambiantes : analogique, tension 0...10 V.
- Type de produit
Capteur d'inclinaison
- Type
BSI0016
- Tension de fonctionnement min.
12 V
- Tension de fonctionnement max.
30 V
- Tension de fonctionnement
12 - 30 V
- Courant de service
24 mA
- Plage de mesure (min.)
360°
- Plage de mesure (max.)
0°
- Plage de mesure
360 - 0 °
- Résolution
0.01°
- Nombre d'essieux
1
- Branchement
M12 x 1
- Matériau du boîtier
plastique
- Type de montage
à visser
- Température min.
-40 °C
- Température max.
80 °C
IP67
- Longueur
78.0 mm
- Largeur
50.0 mm
- Hauteur
27.0 mm
- Contenu
1 pc(s)
- Tension nominale
30 V
- Matériau
plastique
- Tension de fonctionnement
24 V/DC
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3418091 BALLUFF Capteur d'inclinaison BSI0016 BSI0016 Plage de mesure: 360 - 0 ° M12 x 1
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3418091 BALLUFF Capteur d'inclinaison BSI0016 BSI0016 Plage de mesure: 360 - 0 ° M12 x 1
Description
Les capteurs d'inclinaison détectent en permanence les mouvements de rotation dans un axe. Principe de mesure=système de mesure MEMS, axes de mesure=1, plage de mesure=0...360°, tension de fonctionnement Ub=12...30 VDC, interface=analogique, tension 0.10 V, résolution= ? 0,01 °, précision = +0,25 °, raccordement = connecteur, M12x1, matériau du boîtier = plastique, température ambiante=-40...85 °C, indice de protection=IP67, homologation/conformité=CECULUSWEEE, texte supplémentaire=centrage possible sur 360° en position verticale
