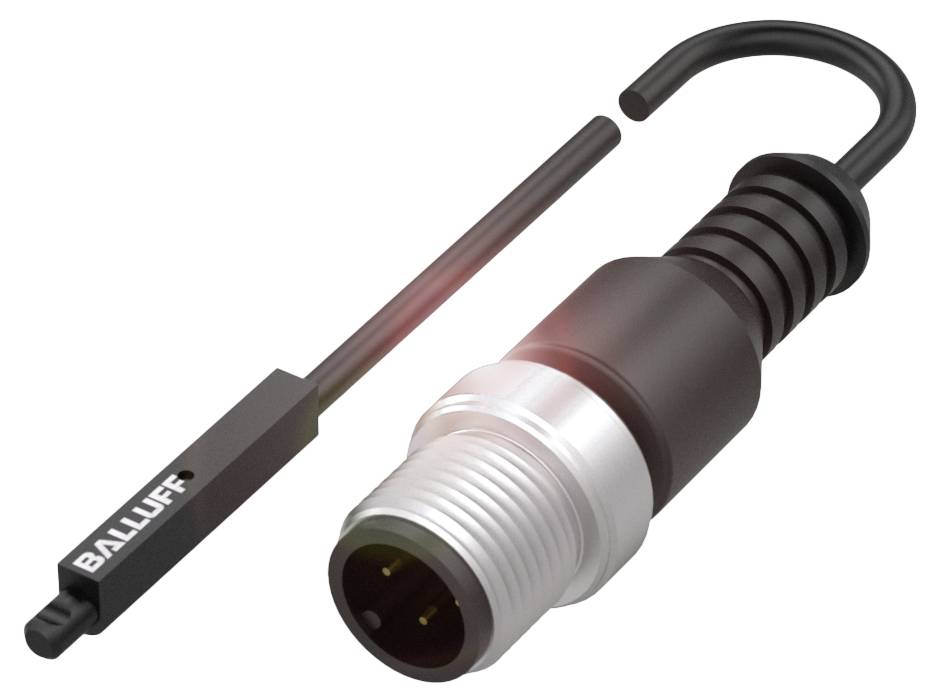

BALLUFF Capteur de champ magnétique magnétique BMF0040 BMF0040 PNP (L x l x H) 4.50 x 25.50 x 3.00 mm Piece
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur de champ magnétique
Tension de fonctionnement max.
30.0 V
Type de contact
1 PNP
Sorties
PNP
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
91,66 €
3
3% = 2,54 €
89,12 €
5
4% = 3,56 €
88,10 €
10
5% = 4,23 €
87,43 €
25
5% = 4,99 €
86,67 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (91,66 € / unité(s))
91,66 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Balluff BMF0040 pour différentes formes de rainure avec des angles de maintien de position
- Connexion : connecteur M12x1, 4 pôles, codage A.
- Dimensions : 25.5 x 3 x 4.5 mm
- Câble : PUR, 0,5 m
- Principe de fonctionnement : capteur magnétique
- Forme de rainure : variable
Caractéristiques techniques
- Caractéristiques principales :dimensions : 25.5 x 3 x 4.5 mm
- Connexion : connecteur M12x1, 4 pôles, codage A.
- Application : actionneurs miniaturisés
- Fixation : support BMF 303-HW*
- Tension de fonctionnement Ub : 10...30 VDC
- Principe de fonctionnement : capteur magnétique
- Matériau du boîtier : LCP
- Câble : PUR, 0,5 m
- Forme de rainure : variable
- Sortie de commutation : PNP N/O (NO)
- Fréquence de commutation : 30000 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 85 °C
- Caractéristiques supplémentaires :
- Principe de fonctionnement : capteur magnétique
- Dimensions : 25.5 x 3 x 4.5 mm
- Fixation : support BMF 303-HW*
- Affichage de la fonction : oui
- Résistance de sortie Ra : drain ouvert
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Capacité de charge max. Pour Ue : 1 μF
- Courant à vide IO max., non amortie : 3,5 ma
- Courant résiduel lr max. : 10 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 30000 Hz
- Chute de tension statique max. : 1 V.
- Connexion : connecteur M12x1, 4 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- MTTF (40 °C) : 744 A.
- Surface active, matériau : LCP
- Diamètre de câble D : 2,50 mm
- Longueur de câble L : 0.50 m
- Matériau du boîtier : LCP
- Matériau de la gaine : PUR
- Câble de coupure toff max. : 0.02 ms
- Commutation d'enclenchement tonalité max. : 0.02 ms
- Non fourni : support de fixation par ex. BMF 303-HW-28
- Intensité du champ de mesure HN : 1,2 kA/M.
- Intensité du champ de commutation garantie HA : 2 kA/M.
- Hystérésis H max. (% de HN) : 45%
- Matériau de gaine caractéristiques mécaniques : PUR
- Application : actionneurs miniaturisés
- Type d'emballage
Piece
- Type de produit
Capteur de champ magnétique
- Type
BMF0040
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Type de contact
1 PNP
- Sorties
PNP
- Matériau du boîtier
LCP
- Modèle
magnétique
- Branchement
M12, 4 pôles
- Longueur de câble
0.50 m
- Température min.
-25 °C
- Température max.
85 °C
IP67
- Longueur
4.50 mm
- Largeur
25.50 mm
- Hauteur
3.00 mm
- Dim.
(L x l x H) 4.50 x 25.50 x 3.00 mm
- Contenu
1 pc(s)
- Tension nominale
30.0 V
- Materiau de la gaine
PUR
- Technologie
magnétique
- Tension de fonctionnement
24 V/DC
- Fréquence de commutation
30000 Hz
- Courant de service
24 mA
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3420044 BALLUFF Capteur de champ magnétique magnétique BMF0040 BMF0040 PNP (L x l x H) 4.50 x 25.50 x 3.00 mm Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3420044 BALLUFF Capteur de champ magnétique magnétique BMF0040 BMF0040 PNP (L x l x H) 4.50 x 25.50 x 3.00 mm Piece
Description
Nos capteurs de champ magnétique avec système de fixation flexible conviennent à toutes les formes de rainure, telles que la rainure en T, C, ronde ou trapézoïdale. Adaptez-les à presque tous les types de cylindres avec des angles de fixation spéciaux. Ainsi, vous disposez toujours d'un outil fiable pour la détection de position sur les pinces et les vérins pneumatiques. Et vous êtes très flexible.de plus, le point de commutation n'est réglé qu'une seule fois et reste maintenu lors du remplacement du capteur. Vous augmentez ainsi la sécurité de fonctionnement de votre installation. Et le remplacement du capteur devient plus sûr et plus facile même dans les endroits difficiles d'accès. Effet secondaire : grâce à nos types de capteurs universels, vous économiserez de l'espace de stockage et pourrez réduire vos coûts. Dimensions = 25.5 x 3 x 4.5 mm, principe de fonctionnement = capteur magnétique, raccordement = connecteur M12x1, 4 pôles, codage A, câble = PUR, 0,5 m, application = actionneurs miniaturisés, fixation = support de fixation BMF 303-HW*, matériau du boîtier = LCP, sortie de commutation = PNP (NO), fréquence de commutation = 30000 Hz, tension de fonctionnement Ub = 10...30 VDC, température ambiante = -25...85 °C, indice de protection IP67, homologation/conformité = cULus, CE ce, UKCA, WEEE
