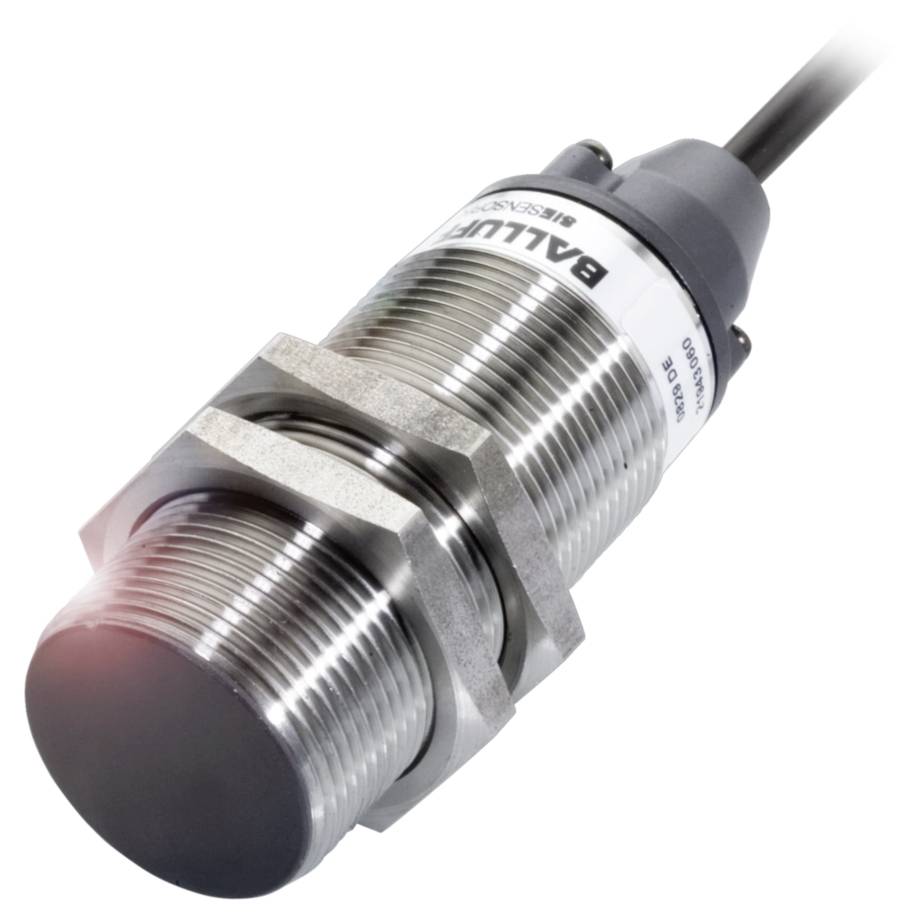

BALLUFF Détecteur capacitif capacitif BCS004P BCS004P M30 affleurant PNP (Ø x H) 30 mm x 82 m
EAN :
Ref. fabricant :
Code produit :
Type de produit
Détecteur capacitif
Tension de fonctionnement max.
35.0 V
Sorties
PNP
Modèle
capacitif
Branchement
câble
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
166,66 €
3
2% = 12,21 €
162,59 €
5
3% = 28,40 €
160,98 €
10
4% = 67,70 €
159,89 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (166,66 € / unité(s))
166,66 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Capteur de proximité capacitif BCS004P Balluff pour la détection d'objets
- Raccordement : câble, 2.00 m, PUR
- Dimensions : Ø 30 x 82 mm
- Montage : encastrable
- Série : M30
- Filetage (A) : M30x1.5
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 30 x 82 mm
- Surface active, matériau : PBT
- Raccordement : câble, 2.00 m, PUR
- Série : M30
- Tension de fonctionnement Ub : 10...35 VDC
- Montage : encastrable
- Matériau du boîtier : acier inoxydable (1.4301)
- Filetage (A) : M30x1.5
- Portée : 1...20 mm
- Sortie de commutation : PNP NO/NF (NO/NC) programmable
- Fréquence de commutation : 100 Hz
- Indice de protection: IP66
- Sensibilité : distance de commutation réglable
- Température ambiante : -30...70 °C.
- Caractéristiques supplémentaires :
- Contenu de la livraison : écrou (2x)|tournevis|Guide de démarrage rapide
- Dimensions : Ø 30 x 82 mm
- Affichage de la tension de fonctionnement : oui
- Affichage de la fonction : oui
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 300 ma
- Tension d'isolation nominale UI : 75 V DC
- Tension de fonctionnement Ub : 10...35 VDC
- Catégorie d'utilisation : DC-13
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 100 Hz
- Chute de tension statique max. : 1.8 V
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 20 mm
- Dérive de température max. (% de Sr) : 20%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 455 A.
- Surface active, matériau : PBT
- Couple de serrage : 90 Nm
- Taille M30x1.5
- Montage : encastrable
- Sortie de commutation : PNP N/O/N/F (NO/NC)
- Longueur de câble L : 2 m
- Matériau du boîtier : acier inoxydable (1.4301)
- Matériau de gaine : PUR
- Indice de protection : IP66, IP66 à la sortie de câble
- Température ambiante : -30...70 °C.
- Degré de pollution : 1
- Nombre de conducteurs : 3
- Section du conducteur : 0.34 mm²
- Série : M30
- Courant à vide IO max. Pour Ue : 18 ma
- Sensibilité : distance de commutation réglable
- Plage de mesure : 1...20 mm
- Matériau du couvercle : PBT|PE
- Filetage (A) : M30x1.5
- Type de produit
Détecteur capacitif
- Type
BCS004P
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
35.0 V
- Tension de fonctionnement
10.0 - 35.0 V
- Sorties
PNP
- Longueur de câble
2.00 m
- Fréquence de commutation
100 Hz
- Modèle
capacitif
- Branchement
câble
- Type de montage
affleurant
- Taille
M30
- Propriété du matériau
inoxydable
- Matériau du boîtier
acier inoxydable
- Type de contact
1 PNP
IP66
- Température min.
-30 °C
- Température max.
70 °C
- Longueur
82.00 mm
- Largeur
82 mm
- Hauteur
82 m
- Diamètre
30 mm
- Dim.
(Ø x H) 30 mm x 82 m
- Materiau de la gaine
PUR
- Tension nominale
35.0 V
- Tension de fonctionnement
24 V/DC
- Courant de service
300 mA
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3417211 BALLUFF Détecteur capacitif capacitif BCS004P BCS004P M30 affleurant PNP (Ø x H) 30 mm x 82 m
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417211 BALLUFF Détecteur capacitif capacitif BCS004P BCS004P M30 affleurant PNP (Ø x H) 30 mm x 82 m
Description
Les capteurs capacitifs pour la détection d'objets disposent d'un champ électrique droit. Vous détectez à la fois les solides tels que les wafers, les cartes de circuits imprimés, les cartons, les piles de papier, les bouteilles, blocs et plaques en plastique, ainsi que liquides par parois de récipients ou tuyaux en verre et en plastique (épaisseur max. 4 mm). M30, capteur capacitif, M30x1.5, câble, N/O/N/F (NO/NC), PNP, 20 mm, encastrable
