Name: Bals Elektrotechnik 17539 17539 Prise murale femelle CEE 63.0 A 4 pôles 400 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3135061
Availability: BackOrder

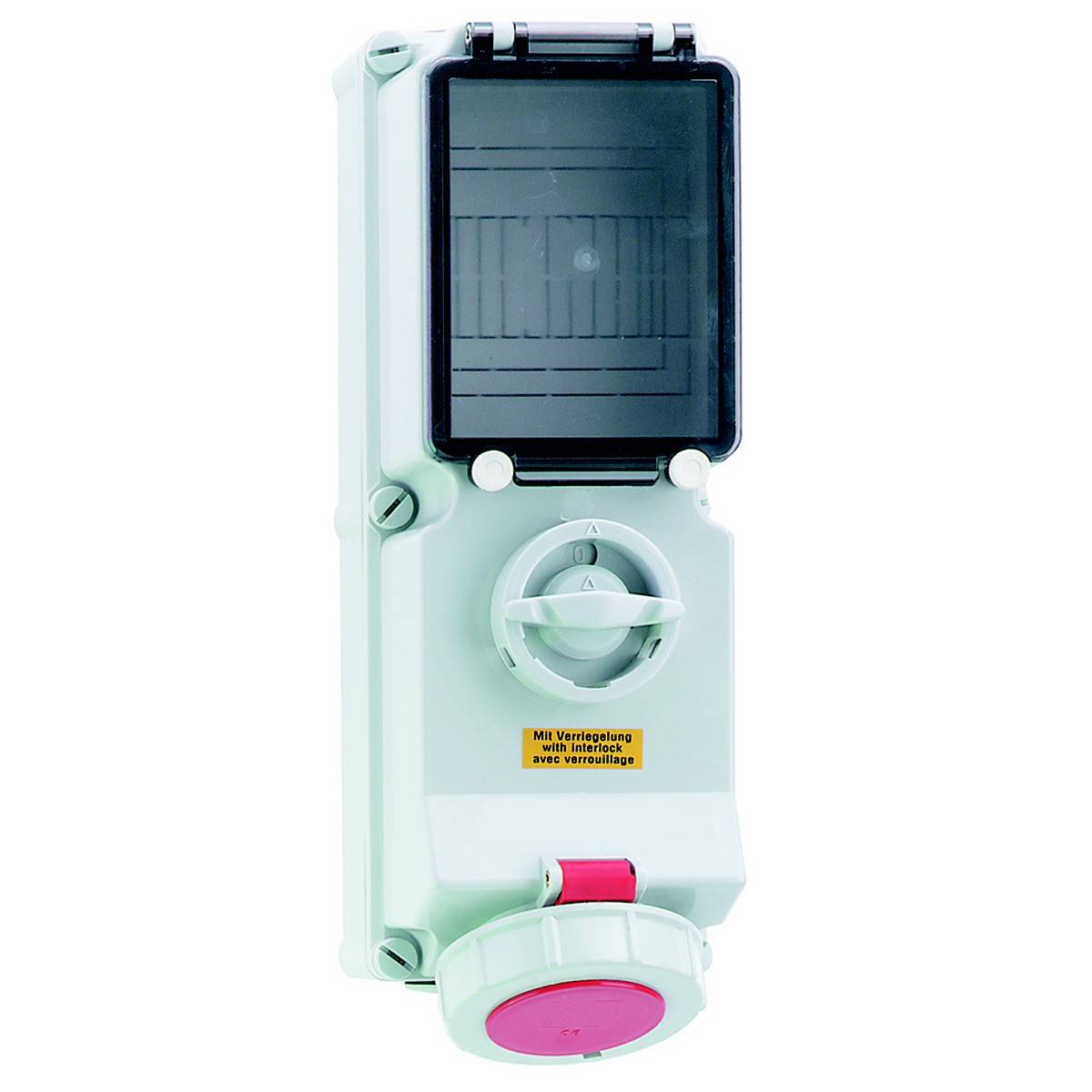

Disjoncteur électrique avec capot de protection et l'intitulé 'Coupure de réseau en cas de modification'.

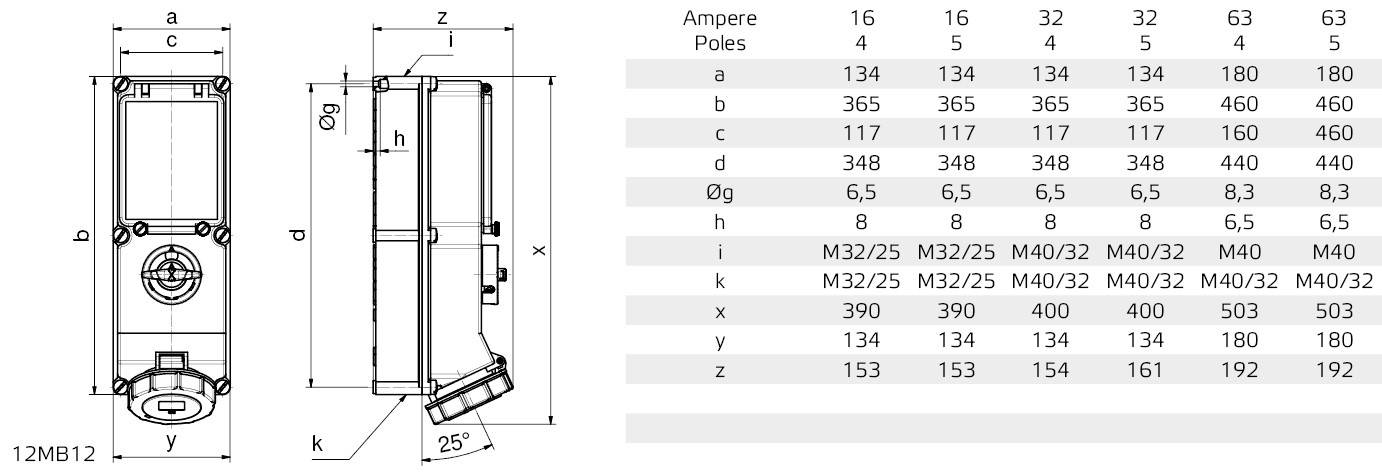

'Plan coté d'un interrupteur électrique' et tableau avec les dimensions pour différentes valeurs ampérées et nombres de pôles. Colonnes : Ampères, Pôles. Lignes : a, b, c, d, Øg, h, i, x, y, z.

1/2

Bals Elektrotechnik

Fiche technique (PDF)

Livraison avant le ven. 20 novembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (1 845,83 € / unité(s))

1 845,83 €

dont 0,42 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Courant IEC : 63 A.
Nombre de pôles : 4
Tension selon en 60309-2: 400 V (50+60 Hz) rouge
Position de l'heure : 6 h
Couleur d'identification : rouge
Type de protection : IP67
Interrupteur : verrouillage mécanique
Type de commutateur : interrupteur spécial
Avec disjoncteur FI : non
Emplacements vides sur la poutre support : oui
Matériau du boîtier : plastique
Modèle : partie inférieure et partie supérieure
Protection : sans
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : non

Type de produit: Prise murale femelle CEE

Spécificités: verrouillage mécanique

Tension nominale: 400 V

Courant nominal: 63.0 A

Courant nominal - arrondi: 63 A

Connecteur B: prise CEE

Conducteurs: 4

Modèle: Partie inférieure et partie supérieure

: IP67

Couleur: rouge

Dim.: (l x H) 180 mm x 503 mm

Largeur: 180 mm

Hauteur: 503 mm

Contenu: 1 pc(s)

Nombre de pôles: 4

Matériau: plastique

Tension de fonctionnement: 400 V

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 3135061 Bals Elektrotechnik 17539 17539 Prise murale femelle CEE 63.0 A 4 pôles 400 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3135061 Bals Elektrotechnik 17539 17539 Prise murale femelle CEE 63.0 A 4 pôles 400 V 1 pc(s)

Description

Prise murale TE désactivable, verrouillée, protégée
63A 4P (3P+PE) 400V (380 - 415V~) 6H IP67
Fréquence 50/60Hz
Couleur technique : rouge RAL 3000
Taille du boîtier : 460 x 180 mm (H x L)
Support de contact/contacts : le support de contact est en matériau très résistant à la chaleur, les contacts sont nickelés en laiton
Section de conducteur maximale : 25,0 mm2
Matériau du boîtier : polycarbonate
Technique de raccordement : bornes à vis comme bornes à cadre avec contact Kontex
Protection : sans
Entrée de câble : 1xM40 en haut, 1xM40/M32 en bas
Couleur de l'appareil : clapet de commande à vis, couvercle à charnière rouge RAL 3000, anneau à baïonnette gris RAL 7035, vis de boîtier gris RAL 7035, partie inférieure du boîtier gris RAL 7035, partie supérieure du boîtier gris RAL 7035, bouton-poussoir gris RAL 7035
Hauteur de l'appareil : 503 mm, largeur de l'appareil : 180 mm, profondeur de l'appareil : 192 mm
Autres caractéristiques techniques : l'entrée de câble est ouverte une fois en haut et deux fois en bas, verrouillable en position 0 pour jusqu'à 4 serrures à étrier d'un diamètre de repassage de 7 mm maximum, une poutre support est présente dans la partie inférieure du boîtier, une poutre support pour 8 unités de séparation est montée à l'horizontale sous la porte de commande
