Name: Bals Elektrotechnik 245 245 Prise murale mâle CEE 16.0 A 3 pôles 230 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3146923
Availability: InStock

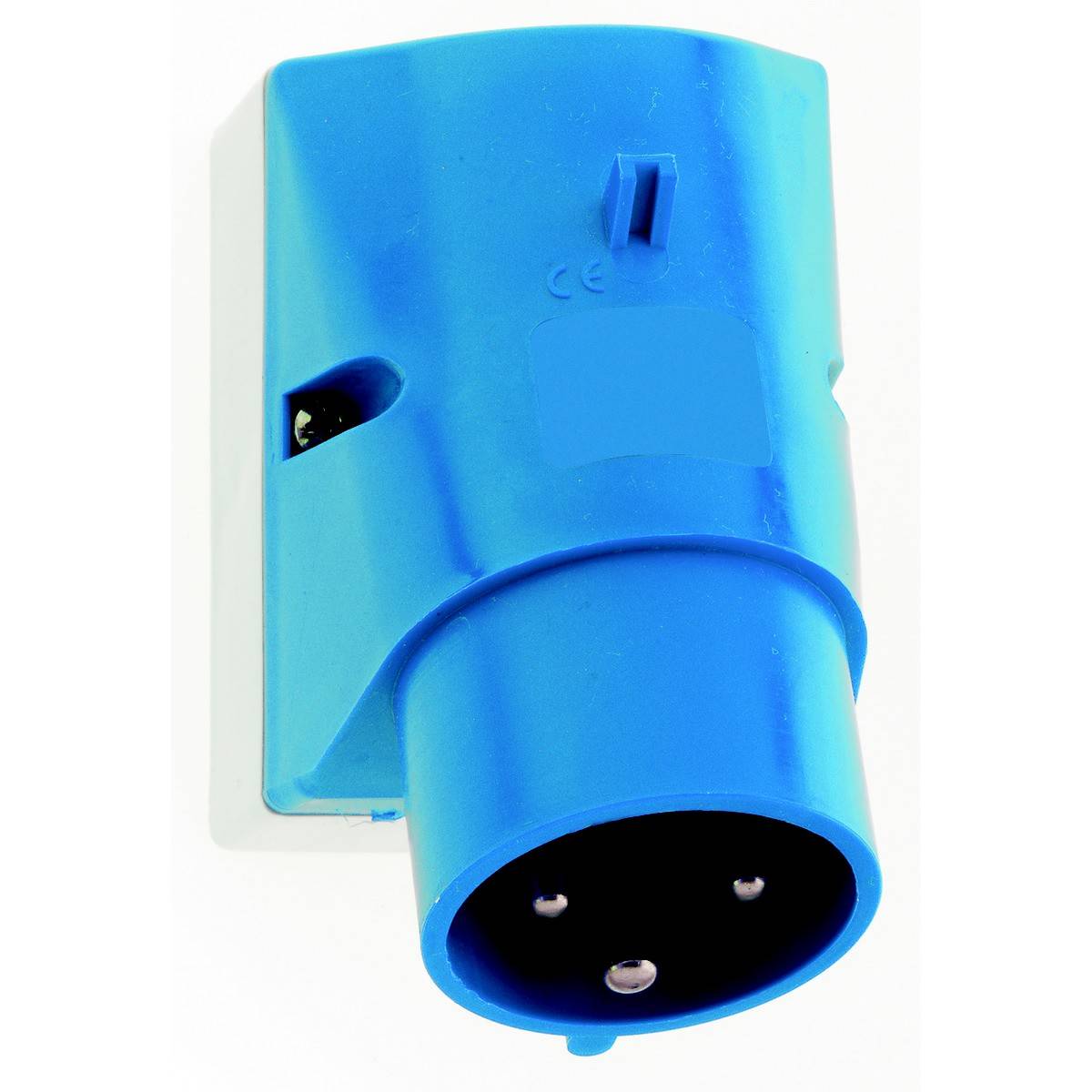

Une fiche électrique bleue à trois broches, adaptée aux applications industrielles, sur un fond blanc.

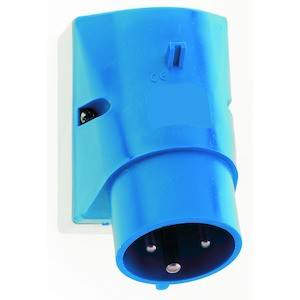

Une fiche CEE bleue, tripolaire, pour applications industrielles, montrant la face avant avec les contacts de branchement.

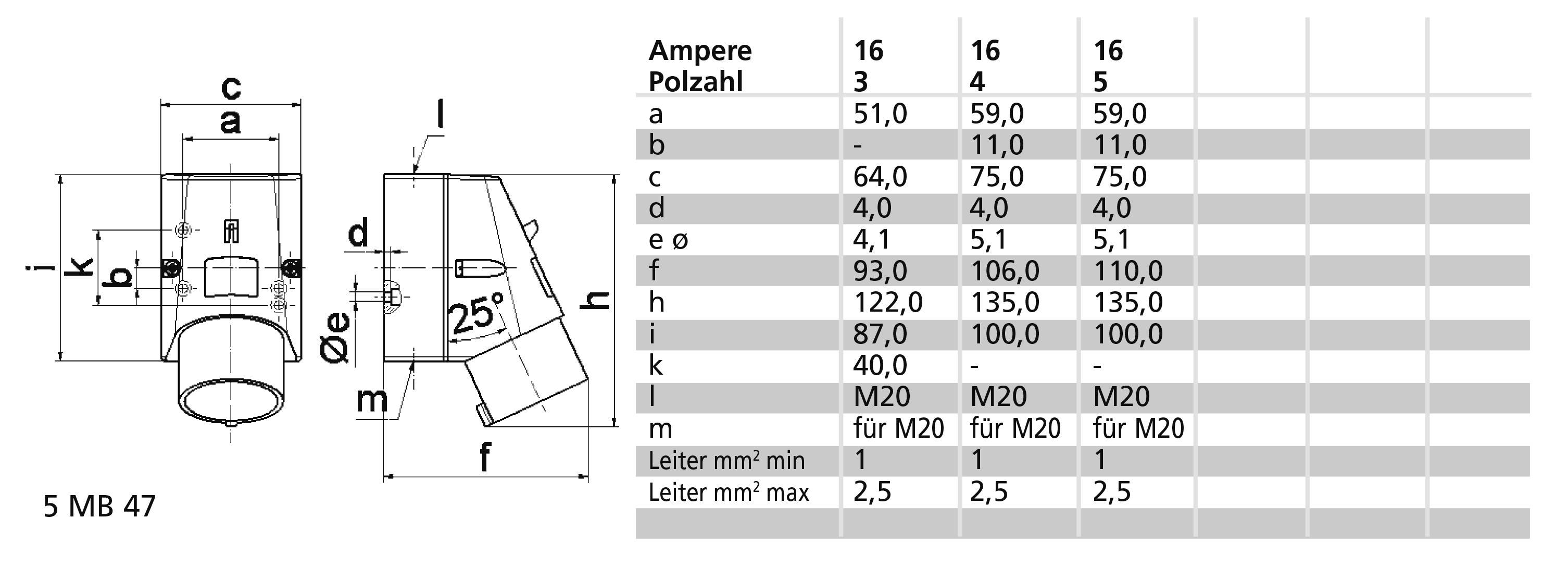

Dessin technique d'un connecteur avec dimensions (a, b, c...) et tableau du nombre d'ampères (16, 25, 40) avec indications de taille.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

Livraison avant le ven. 9 octobre

5 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (29,16 € / unité(s))

30,83 €

-5 %

29,16 €

dont 0,02 € d’éco-part

Plus que 5 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Courant IEC : 16 A.
Tension selon en 60309-2: 230 V (50+60 Hz) bleu
Nombre de pôles : 3
Position de l'heure : 6 h
Couleur caractéristique : bleu
Numéro RAL 5015
Indice de protection (IP) : IP44
Technique de raccordement : borne à vis
Forme : autre
Inverseur de phase : non
Sens de branchement : coudé
Matière : plastique
Matériau des contacts : CuZn
Contact de traitement de surface : non traité
Version militaire : non

Type de produit: Prise murale mâle CEE

Tension nominale: 230 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Connecteur A: borne à vis

Modèle: Coudé

: IP44

Couleur: bleu

Contenu: 1 pc(s)

Nombre de pôles: 3

Connexion: borne à vis

Matériau (détails): Plastique

Tension de fonctionnement: 230 V

: 5015

: Other

: 3

: Plastic

: Untreated

: 16 A

: Screwed terminal

: Angled

: CuZn

: IP44

: FAUX

: 6 h

: Blue

: 230 V (50+60 Hz) blue

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 3146923 Bals Elektrotechnik 245 245 Prise murale mâle CEE 16.0 A 3 pôles 230 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146923 Bals Elektrotechnik 245 245 Prise murale mâle CEE 16.0 A 3 pôles 230 V 1 pc(s)

Description

Connecteur pour appareil mural
16 A 3P (2P+PE) 230 V (200 - 250 V~) 6 H IP44
Fréquence 50/60Hz
Couleur technique : bleu RAL 5015
Taille du boîtier : 87x64 mm (H x L)
Support de contact/contacts : le support de contact est en polyamide, les contacts sont en laiton blanc
Section de conducteur maximale : 2,5 mm2
Matériau du boîtier : polyamide
Technique de raccordement : avec borne à vis
Entrée de câble : 1xM20 en haut
Couleur de l'appareil : boîtier supérieur bleu RAL 5015, boîtier inférieur gris RAL 7035
Hauteur de l'appareil : 122 mm, largeur de l'appareil : 64 mm, profondeur de l'appareil : 93 mm
Autres caractéristiques techniques : l'entrée de câble est ouverte une fois en haut, fermée une fois en bas et une fois en arrière

Ce texte a été traduit par une machine.
