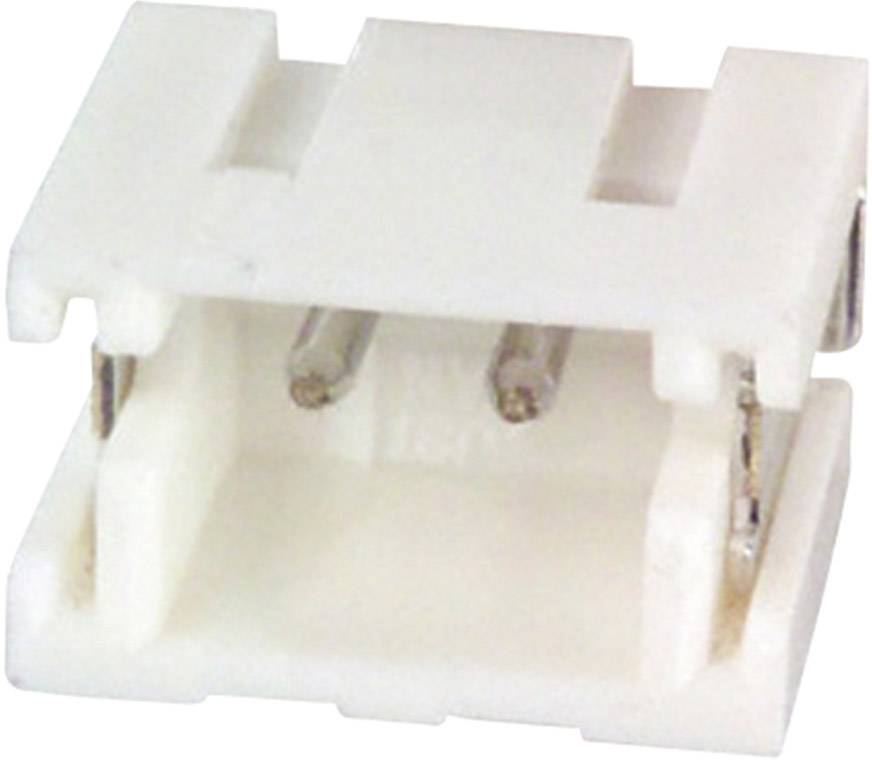

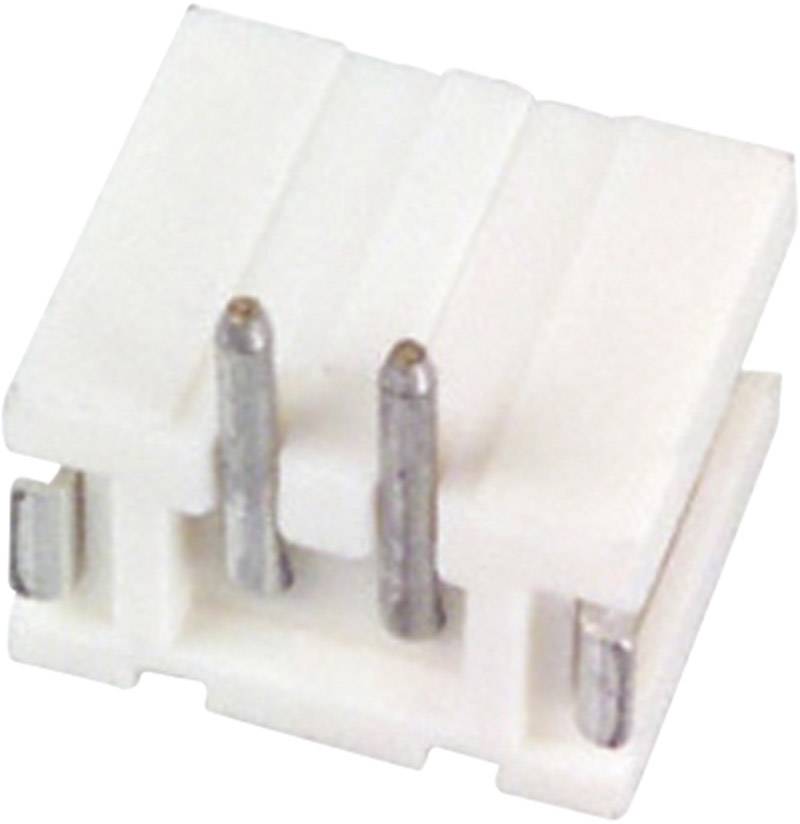

Barrette mâle encastrable (de précision) série ZR JST S3B-ZR-SM4A-TF (LF)(SN) Nbr total de pôles 3 Pas: 1.50 mm 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Barrette mâle encastrable (de précision)
Forme
Barrette mâle coudée
Nbr de rangées
1
Série
série ZR
Dimension grille
1.50 mm
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
0,47 €
21
9% = 0,04 €
0,43 €
35
13% = 0,06 €
0,41 €
70
17% = 0,08 €
0,39 €
140
19% = 0,09 €
0,38 €
280
21% = 0,10 €
0,37 €
700
26% = 0,12 €
0,35 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (0,47 € / unité(s))
0,47 €
HT
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Barrette mâle série ZR
- Contenu: 1 pc(s)
- Nbr de rangées: 1
- Nbr total de pôles: 3
Nos services :
Caractéristiques techniques
- Type de produit
Barrette mâle encastrable (de précision)
- Forme
Barrette mâle coudée
- Nbr de rangées
1
- Systèmes de connecteurs enfichables
Connecteur fil à carte
- Série
série ZR
- Dimension grille
1.50 mm
- Nombre de pôles par rangée
3
- Nbr total de pôles
3
- Largeur
3.5 mm
- Ø de la broche
0.5 mm
- Forme de la tige
rond
- Courant nominal
1 A
- Courant nominal - arrondi
1 A
- Contenu
1 pc(s)
- Dim.
(L x l x H) 7.5 x 3.5 x 5.2 mm
- Connexion
SMT
- Matériau boîtier
polyamide
- Référence fabricant
S3B-ZR-SM4A-TF (LF)(SN)
- Couleur
naturel
- Emballage industriel
non
- Matériau d'isolation
polyamide
- Matériau du contact
bronze phosphoreux
- Surface de contact coté circuit imprimé
étamé
- Surface de contact coté enfichable
étamé
- Hauteur
5.2 mm
- Longueur
7.5 mm
- Conforme à la norme RoHS
oui
- Sens d'enfichage
à l'horizontale par rapport à la platine
- Type
S3B-ZR-SM4A-TF (LF)(SN)
- Matériau (détails)
PA 66 UL94V-0
- Modèle
Embase mâle droite
- UNOM
50 V/AC
- INOM
1 A
- Section
0.032 - 0.13 mm²
- Pôle(s)
3
- Connexion
à sertir
- Gamme de température
-25 + 85 °C
Documents et téléchargements
Fiche technique
Fiche technique 1217277 Barrette mâle encastrable (de précision) série ZR JST S3B-ZR-SM4A-TF (LF)(SN) Nbr total de pôles 3 Pas: 1.50 mm 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1217277 Barrette mâle encastrable (de précision) série ZR JST S3B-ZR-SM4A-TF (LF)(SN) Nbr total de pôles 3 Pas: 1.50 mm 1 pc(s)
Description
Embase pour liaison fils à carte. Encliquetage audible lors de l'insertion de la partie femelle. Un détrompage de l’embase permet une protection contre l'irréversibilité.
