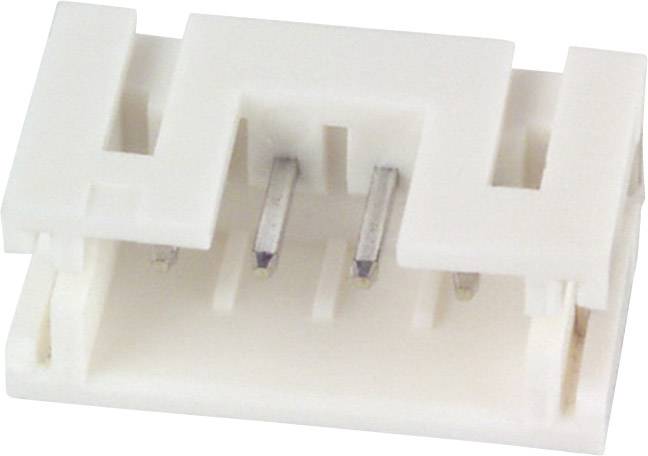

Barrette mâle encastrable (standard) série PH JST B4B-PH-SM4-TB (LF)(SN) Nbr total de pôles 4 Pas: 2 mm 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Barrette mâle encastrable (standard)
Forme
Barrette mâle droite
Nbr de rangées
1
Série
série PH
Dimension grille
2 mm
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
7
-
1,24 €
21
8% = 0,10 €
1,14 €
35
11% = 0,14 €
1,10 €
70
13% = 0,16 €
1,08 €
140
16% = 0,20 €
1,04 €
280
19% = 0,23 €
1,01 €
700
21% = 0,26 €
0,98 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Quantité minimale de commande: 7
Total (1,24 € / unité(s))
8,68 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Barrette mâle série PH
- Contenu: 1 pc(s)
- Nbr de rangées: 1
- Nbr total de pôles: 4
Nos services :
Caractéristiques techniques
- Type de produit
Barrette mâle encastrable (standard)
- Forme
Barrette mâle droite
- Nbr de rangées
1
- Systèmes de connecteurs enfichables
Connecteur fil à carte
- Série
série PH
- Dimension grille
2 mm
- Nombre de pôles par rangée
4
- Nbr total de pôles
4
- Largeur
5.5 mm
- Ø de la broche
0.5 mm
- Forme de la tige
carré
- Courant nominal
2 A
- Courant nominal - arrondi
2 A
- Contenu
1 pc(s)
- Dim.
(L x l x H) 9.9 x 5.5 x 9.4 mm
- Connexion
SMT
- Matériau boîtier
polyamide
- Référence fabricant
B4B-PH-SM4-TB (LF)(SN)
- Couleur
naturel
- Emballage industriel
non
- Matériau d'isolation
polyamide
- Matériau du contact
bronze phosphoreux
- Surface de contact coté circuit imprimé
étamé
- Surface de contact coté enfichable
étamé
- Hauteur
9.4 mm
- Longueur
9.9 mm
- Conforme à la norme RoHS
oui
- Sens d'enfichage
à la verticale par rapport à la platine
- Type
B4B-PH-SM4-TB (LF)(SN)
- Matériau (détails)
PA 66 UL94V-0
- Modèle
Embase mâle droite
- UNOM
100 V/AC
- INOM
2 A
- Section
0.05 - 0.22 mm²
- Pôle(s)
4
- Gamme de température
-25 - +85 °C
Documents et téléchargements
Fiche technique
Fiche technique 1217293 Barrette mâle encastrable (standard) série PH JST B4B-PH-SM4-TB (LF)(SN) Nbr total de pôles 4 Pas: 2 mm 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1217293 Barrette mâle encastrable (standard) série PH JST B4B-PH-SM4-TB (LF)(SN) Nbr total de pôles 4 Pas: 2 mm 1 pc(s)
Description
Connexion détachable des câbles de la plaquette de circuits imprimés Le rail d'accrochage/encliquetable du boîtier permet un encliquetage audible lors de l'insertion. Un berceau de la barrette mâle permet une protection contre l'irreversibilité Pouvant être soudé grâce au préétamage
