Name: Barrette mâle (standard) série 2140 WAGO 734-304 Nbr total de pôles 4 Pas: 3.50 mm 100 pc(s)
Brand: WAGO
SKU: 543891
Availability: InStock

Un connecteur électronique gris avec plusieurs broches et ports pour raccorder des câbles dans des appareils électroniques.

Diagramme de la courbe de réduction : Représente l'intensité en ampères en fonction de la température ambiante en degrés Celsius pour différents nombres de pôles.

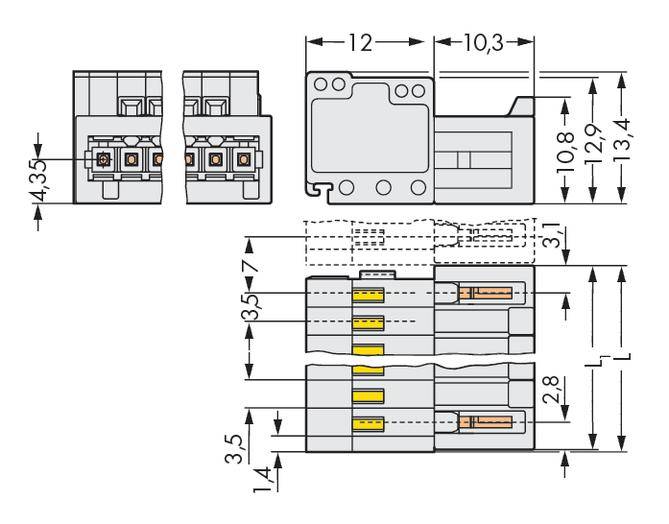

Dessin technique d'un connecteur avec indications dimensionnelles. Présente les vues de face, de côté et de dessus avec des dimensions détaillées.

1/3

Type de produit

Barrette mâle (standard)

Forme

mâle, droit

Nbr de rangées

Série

série 2140

Dimension grille

3.50 mm

Fiche technique (PDF)

Livraison le lun. 5 octobre

11 Paquet(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre (taille du paquet 100 pc(s))

Paquet(s)

Total (257,50 € / unité(s))

257,50 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Barrette mâle

Contenu: 100 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 4

Caractéristiques techniques

Surtension transitoire de référence: 2.5 kV

Type de produit: Barrette mâle (standard)

Forme: mâle, droit

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 2140

Dimension grille: 3.50 mm

Nombre de pôles par rangée: 4

Nbr total de pôles: 4

Largeur: 16.4 mm

Forme de la tige: carré

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Contenu: 100 pc(s)

AWG max.: 14

AWG min.: 28

Dim.: (L x l x H) 22.3 x 16.4 x 13.4 mm

Connexion: borne à ressort

Matériau boîtier: polyamide

Référence fabricant: 734-304

Couleur: gris clair

Emballage industriel: oui

Matériau d'isolation: polyamide

Matériau du contact: cuivre électrolytique

Surface de contact coté circuit imprimé: étamé

Surface de contact coté enfichable: étamé

Tension nominale: 160 V

Hauteur: 13.4 mm

Longueur: 22.3 mm

Section max.: 1.50 mm²

Section (min.): 0.08 mm²

Température max.: +100 °C

Température min.: -60 °C

Type: 734-304

Pôle(s): 4

: Printed circuit board to printed circuit board

: Grey

: 160 V

: 4

: Pin

: Plastic

: Uncoated

: -60-100 °C

: V0

: 2.5 kV

: Spring clamp connection

: Tin

: III

: 2

: 3.5 mm

: 1

: 3.5 mm

: 0.08-1.5 mm²

: 0.25-1.5 mm²

: 0.8-1.5 mm²

: 0.08-1.5 mm²

: IP10

: FAUX

: Thermoplastic

: Other copper alloys

: 10 A

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 543891 Barrette mâle (standard) série 2140 WAGO 734-304 Nbr total de pôles 4 Pas: 3.50 mm 100 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 543891 Barrette mâle (standard) série 2140 WAGO 734-304 Nbr total de pôles 4 Pas: 3.50 mm 100 pc(s)

Description

4 pôles, pas 3,5 mm / 0.138 in, 100 % protégé contre l'inversion, gris clair.

Ce texte a été traduit par une machine.

Description

4 pôles, pas 3,5 mm / 0.138 in, 100 % protégé contre l'inversion, gris clair.

Ce texte a été traduit par une machine.

Quel type de Systèmes de connexion mâles/femelles cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

TRU COMPONENTS TC-6649240 Connecteur femelle avec fils Nbr total de pôles: 4 Pas: 2.50 mm 1 set

Conrad Electronic

1,91 €^*

Cordon fil à carte assemblé TRU COMPONENTS 1244004 Nbr total de pôles 4 Pas: 2.54 mm 1 pc(s)

Conrad Electronic

1,24 €^*

Contact à sertir série JWPF JST BWPT-001T-0.25 Nbr total de pôles 1 1 pc(s)

Conrad Electronic

0,21 €^*

TRU COMPONENTS TC-6649232 Connecteur femelle avec fils Nbr total de pôles: 2 Pas: 2.50 mm 1 set

Conrad Electronic

1,24 €^*

PTR Hartmann Boîtier femelle pour câble série AK(Z)1550 Nbr total de pôles 8 Pas: 3.81 mm 51550080025D 1 pc(s)

Conrad Electronic

3,58 €^*

Connecteur femelle avec fils TRU COMPONENTS 1582660 Nbr total de pôles 8 Pas: 2.50 mm 1 pc(s)

Conrad Electronic

2,33 €^*

Set de raccordement pour C.I TRU COMPONENTS CIS 15.549 Nbr total de pôles 3 1 set

Conrad Electronic

2,33 €^*

Cordon fil à carte assemblé TRU COMPONENTS 741213 Nbr total de pôles 2 Pas: 2.54 mm 1 pc(s)

Conrad Electronic

1,24 €^*

PTR Hartmann Boîtier femelle pour câble série AK(Z)1550 Nbr total de pôles 3 Pas: 3.81 mm 51550030025F 1 pc(s)

Conrad Electronic

1,49 €^*

Boîtier femelle pour câble TRU COMPONENTS 1580970 Nbr total de pôles 4 Pas: 2.54 mm 1 pc(s)

Conrad Electronic

0,12 €^*

TRU COMPONENTS Cordon fil à carte assemblé Nbr total de pôles 3 1 pc(s)

Conrad Electronic

1,66 €^*

TRU COMPONENTS Cordon fil à carte assemblé Nbr total de pôles 8 1 pc(s)

Conrad Electronic

2,74 €^*

Barrette mâle (standard) TRU COMPONENTS CIS 15.550 Nbr total de pôles 5 1 set

Conrad Electronic

2,33 €^*

Barrette mâle (standard) TRU COMPONENTS 1580975 Nbr total de pôles 2 Pas: 2.54 mm 1 pc(s)

Conrad Electronic

0,24 €^*

TRU COMPONENTS Cordon fil à carte assemblé Nbr total de pôles 2 Pas: 2 mm 1 pc(s)

Conrad Electronic

1,24 €^*

Barrette mâle (standard) TRU COMPONENTS 743143 Nbr total de pôles 8 1 set

Conrad Electronic

2,74 €^*

Cordon fil à carte assemblé TRU COMPONENTS 1244005 Nbr total de pôles 5 Pas: 2.54 mm 1 pc(s)

Conrad Electronic

1,49 €^*

Cordon fil à carte assemblé TRU COMPONENTS 1244003 Nbr total de pôles 3 Pas: 2.54 mm 1 pc(s)

Conrad Electronic

1,24 €^*

Barrette mâle (standard) TRU COMPONENTS 1580977 Nbr total de pôles 4 Pas: 2.54 mm 1 pc(s)

Conrad Electronic

0,18 €^*

Boîtier femelle pour câble TRU COMPONENTS 1580968 Nbr total de pôles 2 Pas: 2.54 mm 1 pc(s)

Conrad Electronic

0,21 €^*

Boîtier femelle pour câble série 721 WAGO 721-102/026-000 Nbr total de pôles 2 Pas: 5 mm 1 pc(s)

Conrad Electronic

4,16 €^*

Boîtier pour contacts mâles série 733 WAGO 733-203 Nbr total de pôles 3 Pas: 2.50 mm 1 pc(s)

Conrad Electronic

4,58 €^*

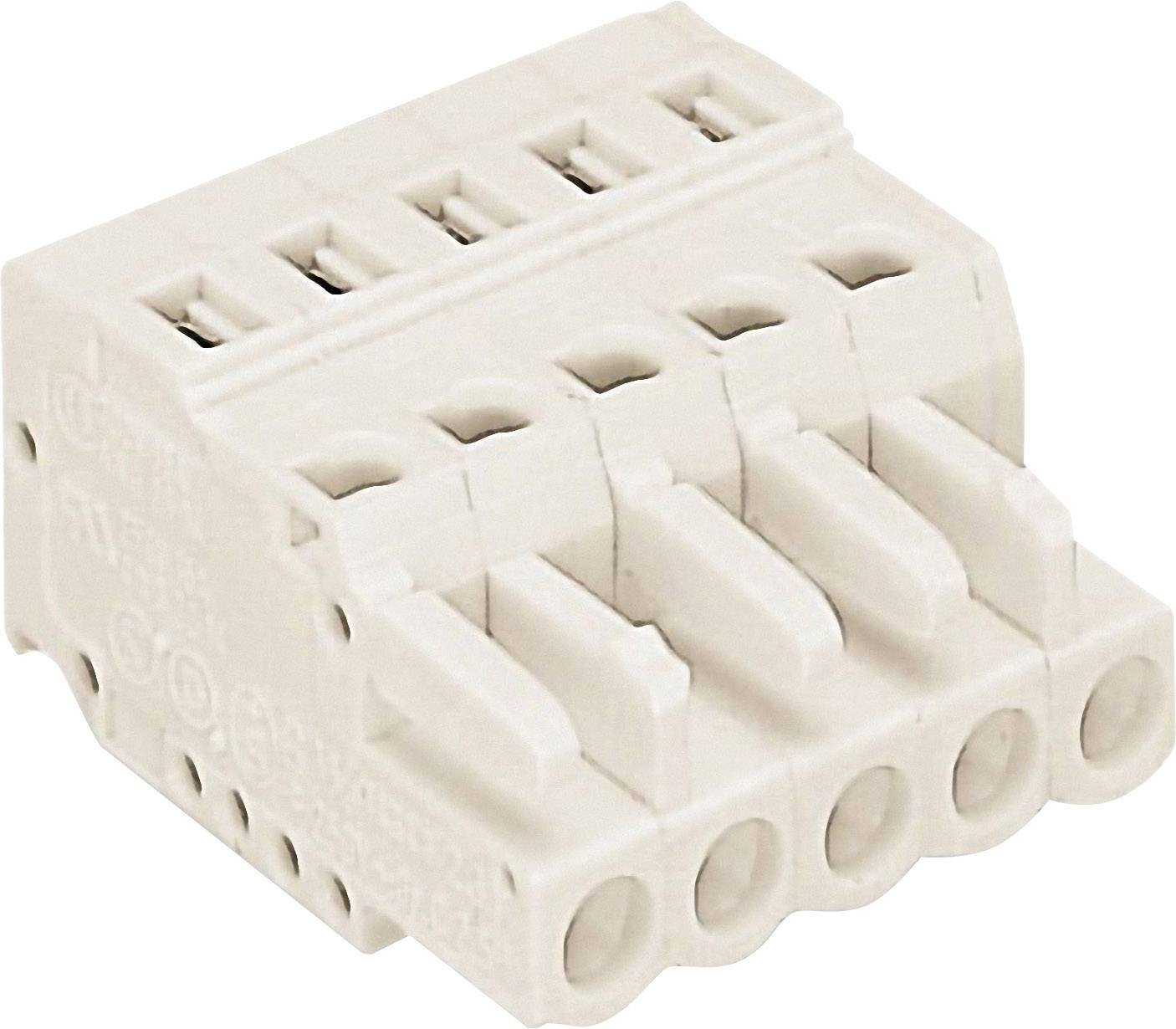

Boîtier femelle pour câble série 721 WAGO 721-105/026-000 Nbr total de pôles 5 Pas: 5 mm 1 pc(s)
