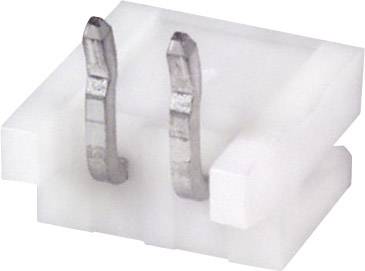

Barrette mâle (standard) série EH JST S2B-EH (LF)(SN) Nbr total de pôles 2 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Barrette mâle (standard)
Forme
Barrette mâle coudée
Nbr de rangées
1
Série
série EH
Nbr total de pôles
2
Fiche technique (PDF)
Nombre
Quantité minimale de commande: 15
Total (0,13 € / unité(s))
1,95 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Barrette mâle série EH
- Contenu: 1 pc(s)
- Nbr de rangées: 1
- Nbr total de pôles: 2
Nos services :
Caractéristiques techniques
- Type de produit
Barrette mâle (standard)
- Forme
Barrette mâle coudée
- Nbr de rangées
1
- Systèmes de connecteurs enfichables
Connecteur fil à carte
- Série
série EH
- Nombre de pôles par rangée
2
- Nbr total de pôles
2
- Courant nominal
3 A
- Courant nominal - arrondi
3 A
- Contenu
1 pc(s)
- Connexion
à souder
- Référence fabricant
S2B-EH (LF)(SN)
- Couleur
naturel
- Emballage industriel
non
- Matériau du contact
alliage de cuivre
- Surface de contact coté circuit imprimé
étamé
- Surface de contact coté enfichable
étamé
- Tension nominale
250 V/AC
- Conforme à la norme RoHS
oui
- Température max.
+85 °C
- Température min.
-25 °C
- Type
S2B-EH (LF)(SN)
- Matériau (détails)
PA66 UL94V-0
- UNOM
250 V/AC
- INOM
3 A
- Pôle(s)
2
- Gamme de température
-25 + 85 °C
Documents et téléchargements
Fiche technique
Fiche technique 1217328 Barrette mâle (standard) série EH JST S2B-EH (LF)(SN) Nbr total de pôles 2 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1217328 Barrette mâle (standard) série EH JST S2B-EH (LF)(SN) Nbr total de pôles 2 1 pc(s)
Description
Sertir - Câble de connexion détachable du circuit imprimé.
Fabrication simple de fils simples AWG 30-22 pour le signal et courants faibles jusqu’à 3 A. Systeme anti-traction,et protection d’inversion de polarité. Très bonne soudabilité par pré-étamage ..
Court dans la version droite (8,1 mm) et plat dans la version inclinée (4.2 mm)
Fabrication simple de fils simples AWG 30-22 pour le signal et courants faibles jusqu’à 3 A. Systeme anti-traction,et protection d’inversion de polarité. Très bonne soudabilité par pré-étamage ..
Court dans la version droite (8,1 mm) et plat dans la version inclinée (4.2 mm)
