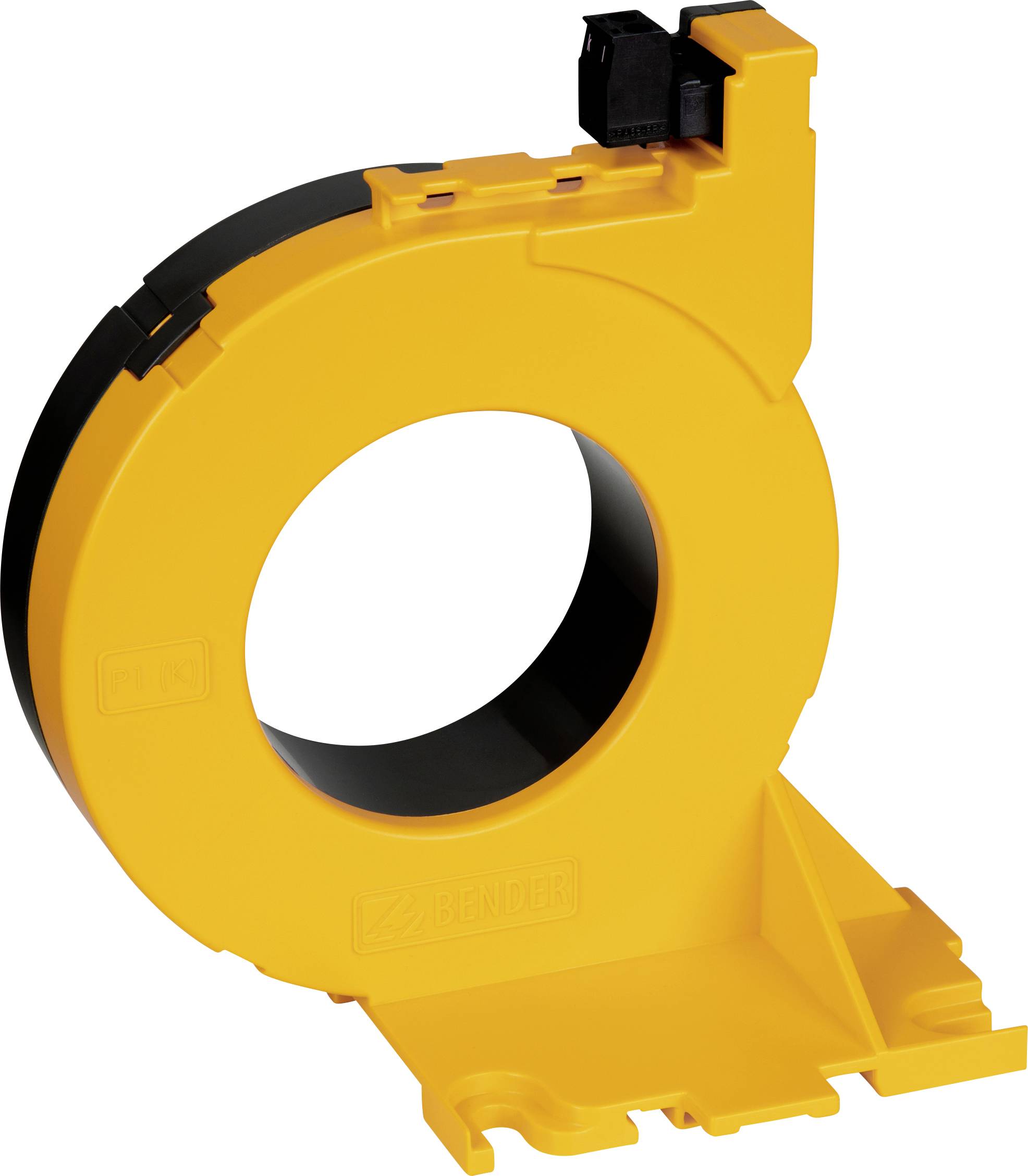

Bender CTAC60 B98110017 Convertisseur de mesure de courant Courant primaire 250 A Diam. de passage du conducteur:60 mm 1
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
145,83 €
3
2% = 3,56 €
142,27 €
5
3% = 4,98 €
140,85 €
10
4% = 5,92 €
139,91 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (145,83 € / unité(s))
145,83 €
HT
dont 0,06 € d’éco-part
Plus que 4 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Convertisseur de courant de mesure CTAC60
- Pour les systèmes de surveillance de courant différentiel de la série RCMS460/490
- Pour appareils de surveillance de courant différentiel de la série RCM420
- Pour les détecteurs d'erreur d'isolation des séries EDS440 et EDS460/490 en AC et Réseaux DC
- Convertisseur de courant de mesure CTAC.../01
- Pour les détecteurs d'erreur d'isolation EDS441 et EDS461/EDS491
- Applications :
Caractéristiques techniques
- Tension de mesure : 800 V
- Catégorie de surtension III
- Tension de choc/degré de pollution : 8 kV/3
- Circuit de transformateur de courant de mesure CTAC...
- Courant différentiel de mesure primaire : 10 A.
- Courant différentiel de mesure secondaire : 0,0167 A.
- Rapport de mesure NC : 10/0,0167 A.
- Brosse de mesure : max. 180 Ω
- Puissance de mesure : 0,05 va
- Courant différentiel continu thermique Icth : 30 A.
- Courant thermique à court terme Ith : 60 x Icth = 2,4 kA/1 s.
- Courant de choc de mesure Idyn : 2,5 x Ith = 6,0 kA/40 ms.
- Courant de mesure I
- CTAC60 à IΔn ≥ 30 ma 160 A.
- CTAC60 à IΔn ≥ 300 ma 250 A.
- Type de connecteur MSTB 2,5/2-ST-5,08
- Fabricant Phoenix contact
- Type de raccordement : bornes à vis
- Température de travail : -20...+70 °C
- Indice de protection IP40 (DIN en 60529)
- Type de protection pour bornes (DIN en 60529) IP20
- Norme d'inflammabilité UL94 V-0
- Type de produit
Convertisseur de mesure de courant
- Courant primaire
250 A
- Diam. de passage du conducteur
60 mm
- Type
CTAC60
- Dim.
(L x l x H) 78 x 126 x 137 mm
- Largeur
126 mm
- Hauteur
137 mm
- Longueur
78 mm
Documents et téléchargements
Fiche technique
Fiche technique 2372857 Bender CTAC60 B98110017 Convertisseur de mesure de courant Courant primaire 250 A Diam. de passage du conducteur:60 mm 1
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2372857 Bender CTAC60 B98110017 Convertisseur de mesure de courant Courant primaire 250 A Diam. de passage du conducteur:60 mm 1
Description
Les convertisseurs de courant de mesure de la série CTAC sont des convertisseurs de courant de mesure très sensibles qui transposent les courants AC en un signal de mesure exploitable en combinaison avec les appareils de surveillance et d'évaluation de courant différentiel de la série RCM ou Rkms.
Ils sont également adaptés pour une utilisation dans des installations de recherche d'erreurs d'isolation pour les systèmes informatiques (EDS). Ils servent à détecter le courant de test généré par un générateur de courant de test PGH ou ISOMETER ® iso685. Le courant de test est traduit en un signal de mesure exploitable en association avec des détecteurs d'erreur d'isolation de la série EDS.
La connexion aux appareils respectifs s'effectue via un câble à deux fils.
Ce texte a été traduit par une machine.
Ils sont également adaptés pour une utilisation dans des installations de recherche d'erreurs d'isolation pour les systèmes informatiques (EDS). Ils servent à détecter le courant de test généré par un générateur de courant de test PGH ou ISOMETER ® iso685. Le courant de test est traduit en un signal de mesure exploitable en association avec des détecteurs d'erreur d'isolation de la série EDS.
La connexion aux appareils respectifs s'effectue via un câble à deux fils.
Ce texte a été traduit par une machine.
