BERNSTEIN Tools for Electronics antistatique (ESD) Etau 9-240-ESD Envergure max.: 270 mm
EAN :
Ref. fabricant :
Code produit :
Nombre
Total (212,50 € / unité(s))
212,50 €
HT
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails

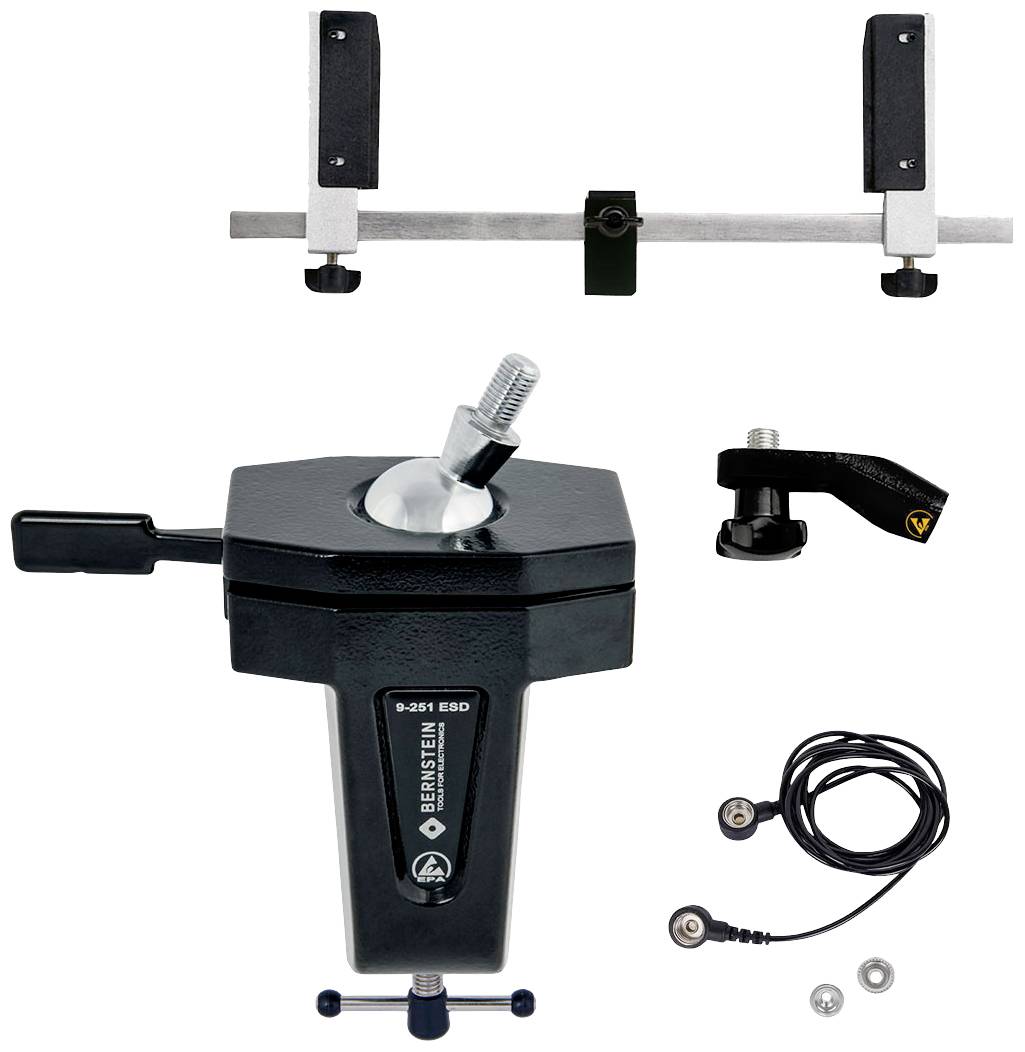

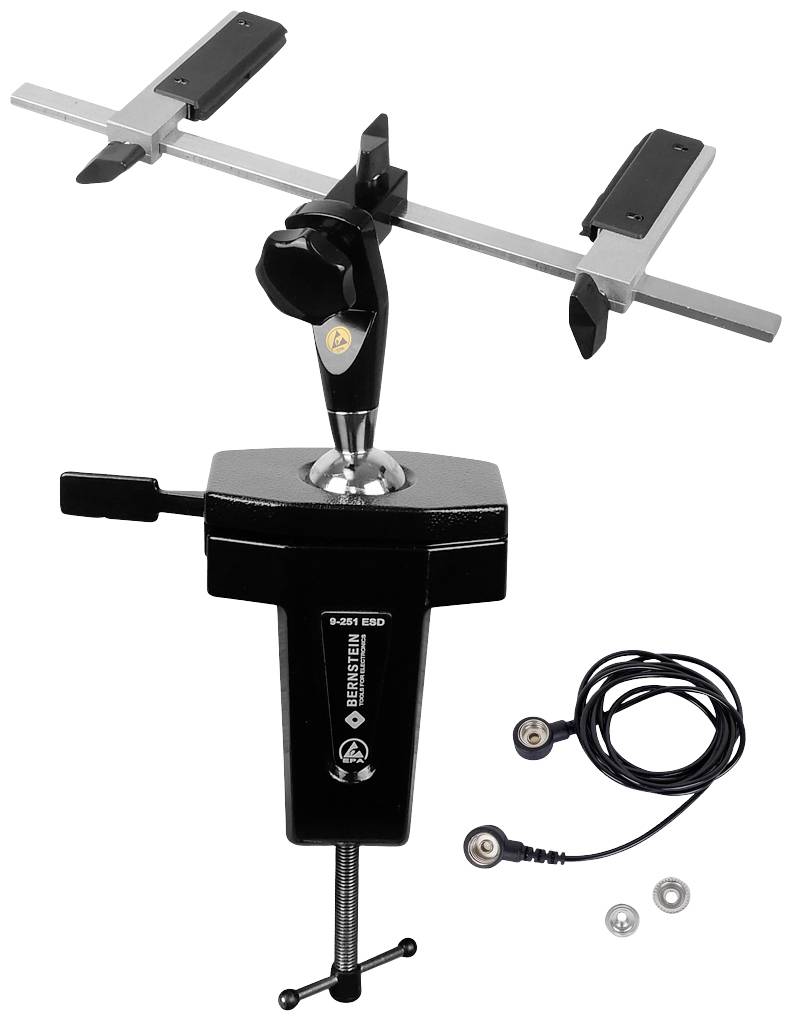

Combinaison rotule ESD SPANNFIX VARIO + câble
- Rotule de précision pivotante à 360°, tension rapide réglable en continu, produit de qualité Made in Germany
- Cadre de montage stable avec supports réglables et pivotants
- Avec suspension pour cartes sensibles, adaptateur coudé pour une plus grande inclinaison

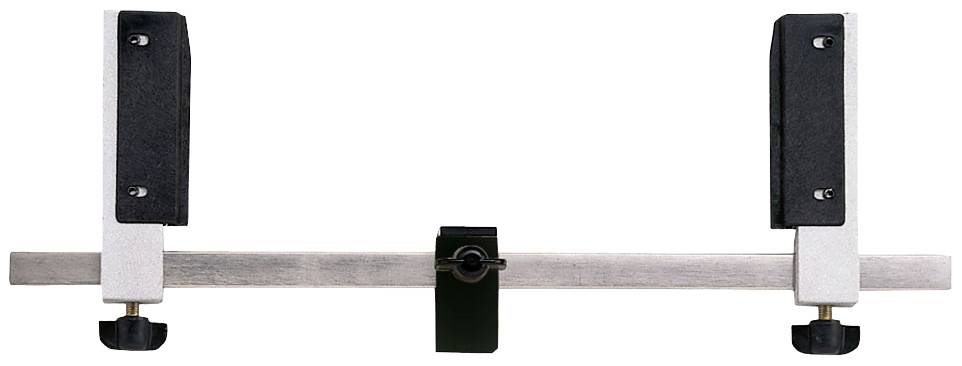

- Support de platine réglable de 25 mm à 270 mm
- Pour le serrage, pour établi avec max. EPAISSEUR de table de 80 mm
- Angle d'inclinaison +/- 45°

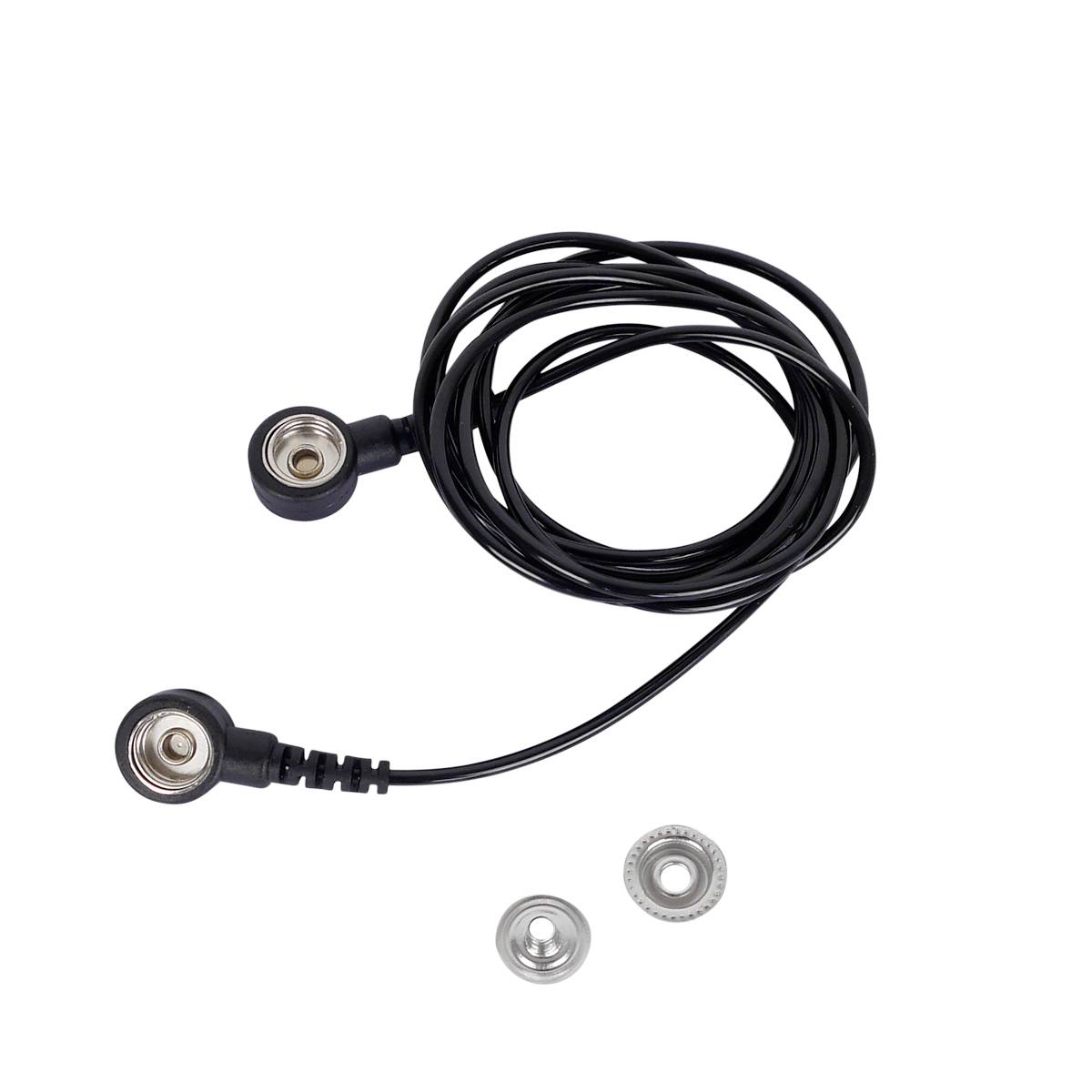

- Avec Câble de mise à la terre ESD 1 MOhm, longueur 1,8 m pour le raccordement à un point de liaison EBP/Earth
- Matériaux acier, plastique, aluminium coulé avec revêtement en poudre ESD noir, dissipatif 10^7 à 10^8 ohms
Caractéristiques techniques
- Type de produit
Etau
- spécificités
avec rotule
- Envergure max.
270 mm
- Envergure (pince de table)
80 mm
- Matériau
acier
- Domaine d'application
antistatique (ESD)
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3251121 BERNSTEIN Tools for Electronics antistatique (ESD) Etau 9-240-ESD Envergure max.: 270 mm
Description
Le SPANNFIX VARIO permet de fixer des cartes/circuits imprimés jusqu'à une longueur de 270 mm. Grâce à la bille réglable en continu, la platine peut être positionnée et maintenue en toute sécurité dans toutes les directions. Il est possible de tourner rapidement les cartes/cartes à circuits imprimés grâce à l'adaptateur. Très utile en tant que troisième main pour le soudage ou le montage, système de fixation et de serrage avec mécanisme de serrage rapide.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle

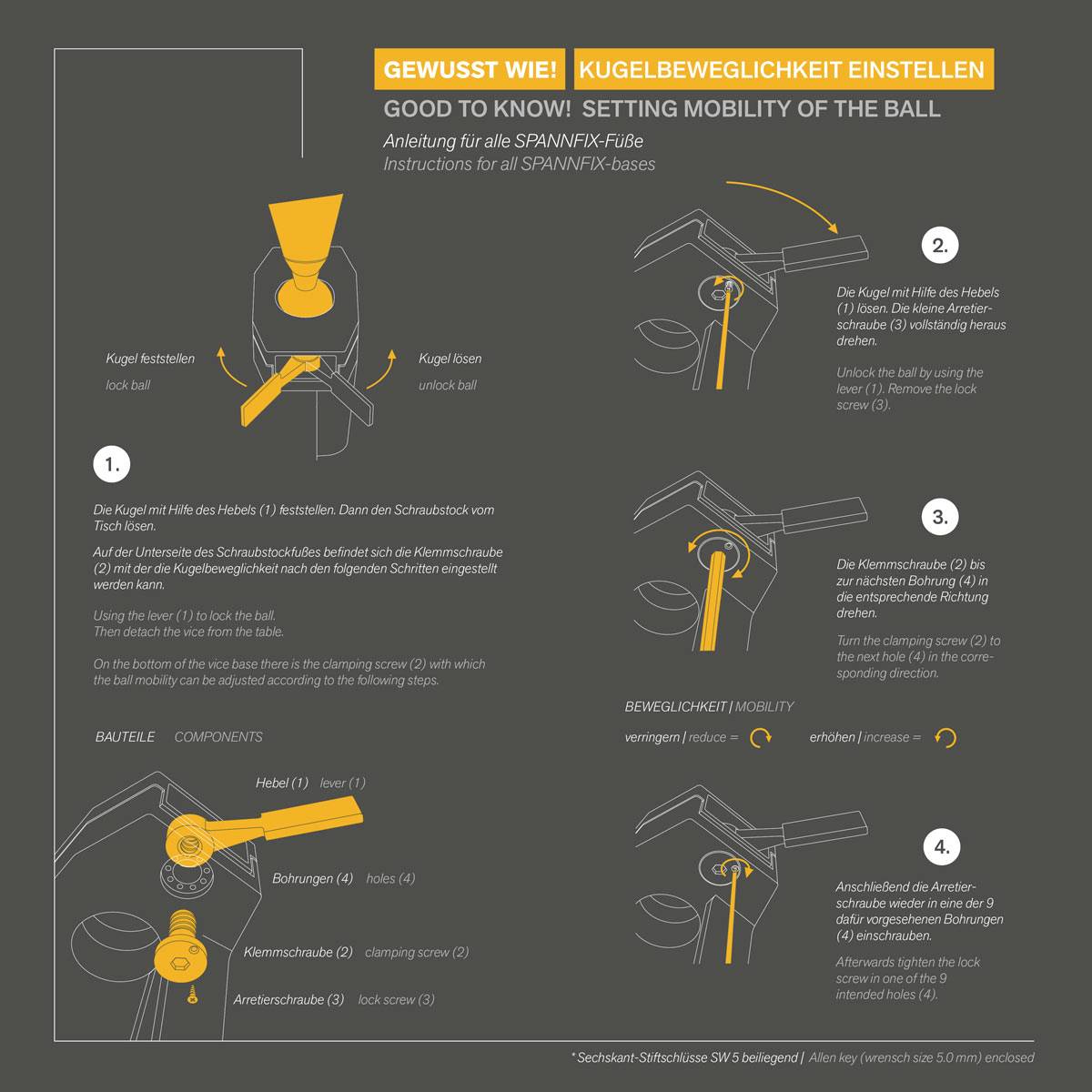

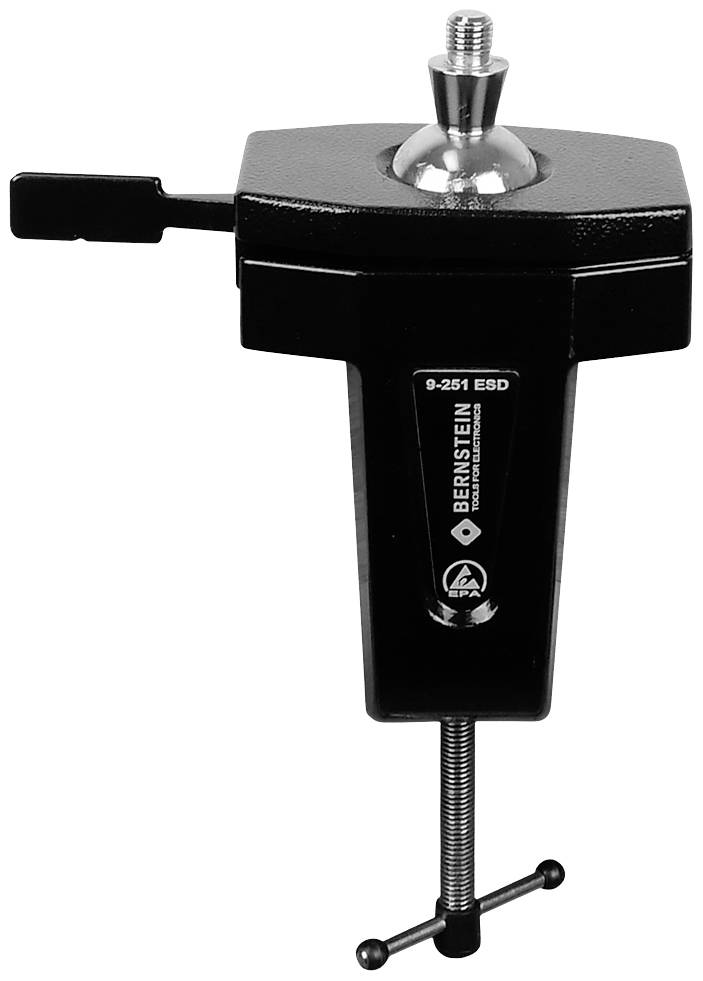

- Le support de rotule possède une sphère réglable en continu - pivotable à 360° et inclinable à +/- 45°, avec filetage extérieur pour tous les appareils et instruments possibles. Ils peuvent ainsi être inclinés dans n'importe quelle direction, ce qui permet une orientation rapide, individuelle et mobile dans n'importe quelle position. Un simple mouvement du levier permet de desserrer la tête sphérique dans la cuve conique, de l'orienter individuellement et de la serrer fermement. Sans aucun blocage, le serrage à bille offre un maintien extrêmement fort. La vis de réglage située sur le siège inférieur de la bille permet de régler la position de la rotule de manière lâche à très ferme. Notre développement de produits travaille en permanence à l'optimisation et au développement de nos produits. Si vous avez des questions, des améliorations ou des suggestions, nous sommes ravis de votre contact.
Avertissement
Filetage de raccordement M12 x 1,5 mm (filetage spécial) adaptateur adapté pour répondre directement aux demandes de couple maximal : Ø de la bille 40 mm env. 24 Nm, Ø de la bille 60 mm env. 100 Nm force de maintien de la bille au niveau du filetage : Ø de la bille 40 mm env. 45 kg (441N), Ø de la bille 60 mm ca140 kg (1.372N). Le dégraissage de la bille augmente la force de serrage. Pied d'appui : épaisseur de plateau de table max. 80 mm pied d'ancrage : 4 x 9 mm trous de passage pied magnétique : force de maintien 32 kg horizontal, 15 kg vertical (aimant sans capuchon) versions ESD : valeur de fuite 10^7 et 10^8 ohms conforme à l'EPA. Pour travailler dans des zones protégées contre l'électricité statique (zone de protection ESD/ESD). Les pieds peuvent être raccordés au point de mise à la terre à l'aide d'un bouton-poussoir de 10 mm. Pièces moulées en aluminium avec revêtement par poudre pièces en acier chromées, inoxydable veuillez noter que pour les pièces de sécurité, nous ne pouvons pas donner de sécurité aux forces de maintien sans connaître votre application spécifique. La bille peut se comporter différemment dans différentes conditions physiques, que chez nous dans le laboratoire de test dans un environnement de test optimal.
