Name: binder 09 0040 00 05-20 Embase femelle femelle, droit Nombre total de pôles: 5 Série (connecteur rond): 691 1 pc(s)
Brand: binder
SKU: 3214459
Availability: InStock

Un élément métallique circulaire fileté avec un insert en plastique, probablement un connecteur ou un adaptateur.

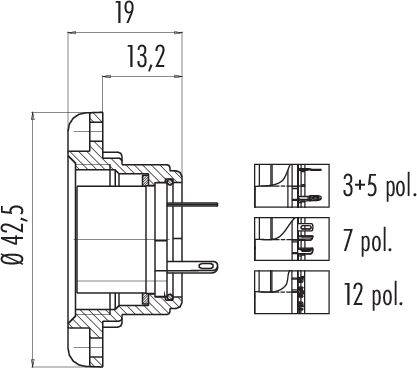

Dessin technique d'un connecteur avec dimensions : Diamètre 42,5, longueur totale 19, dimension intérieure 13,2. Variations : 3+5 broches, 7 broches, 12 broches.

Disposition des broches d'une fiche DIN ronde à 5 broches : Au milieu en haut Broche 3, en haut à gauche Broche 2, en haut à droite Broche 4, en bas à gauche Broche 1, en bas à droite Broche 5.

1/3

Photo non contractuelle

Type de produit

Embase femelle

Forme

femelle, droit

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

56 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (29,99 € / unité(s))

29,99 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

09 0040 00 05 série 691

Boîte à bride M25
Nombre de pôles : 5
peut être blindé
À souder
IP40

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Type de montage : montage sur boîtier

Type: 09 0040 00 05

Type de produit: Embase femelle

Forme: femelle, droit

Nombre total de pôles: 5

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Fermeture: vis

Tension nominale: 250 V

Matériau du contact: CuSn

Matériau boîtier: alliage d'aluminium

: AWG 16

Référence fabricant: 09 0040 00 05-20

Nombre de pôles: 5

Section max.: 1.50 mm²

Gamme de section: 1.50 mm² (max)

: IP40

Série: 691

Documents et téléchargements

Fiche technique

Fiche technique 3214459 binder 09 0040 00 05-20 Embase femelle femelle, droit Nombre total de pôles: 5 Série (connecteur rond): 691 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3214459 binder 09 0040 00 05-20 Embase femelle femelle, droit Nombre total de pôles: 5 Série (connecteur rond): 691 1 pc(s)

Description

Notre gamme de connecteurs Power est adaptée à pratiquement toutes les applications basse et haute tension, des systèmes de sécurité et CCTV aux composants Ethernet bus de terrain et aux moteurs AC et DC. Certains modèles répondent aux exigences des environnements les plus extrêmes, aussi bien à l'intérieur qu'à l'extérieur. Différentes options de connexion sont disponibles, les systèmes de verrouillage à baïonnette, M23, M25 et RD24 sont possibles. Certains modèles sont homologués ESTI+, UL et VDE. Pour étendre le champ d'application, les utilisateurs peuvent choisir entre des modèles de câbles et de brides droits et coudés.

Propriétés :

• 3 à 24 contacts, même avec +PE
• Indice de protection IP40 à IP69K
• Homologation UL, VDE et ESTI+
• Formats de câble et de bride
• Connexion à souder, borne à vis, borne à sertir et câble injecté
• Modèles de pare-blindage

Ce texte a été traduit par une machine.

Description

Quel type de connecteur rond cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

TRU COMPONENTS TC-13895632 Connecteur rond mâle, Contact femelle Nombre total de pôles: 2 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

TRU COMPONENTS TC-13895648 Connecteur rond mâle, Contact femelle Nombre total de pôles: 6 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

TRU COMPONENTS 1229336 Connecteur circulaire confectionné femelle, droit, embase mâle Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

14,16 €^*

TRU COMPONENTS TC-13895636 Connecteur rond mâle, Contact femelle Nombre total de pôles: 3 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

Connecteur de câble mâle, droit 2 pôles 13 A 250 V/AC IP68 Weipu SP1310 / P 2 I

Conrad Electronic

3,58 €^*

TE Connectivity 0462-209-16141 Contact unique pour connecteurs circulaires femelle, droit Série (connecteur rond): DT 1

Conrad Electronic

0,71 €^*

TRU COMPONENTS 739653 Connecteur circulaire confectionné mâle, droit, femelle, droit Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

5,83 €^*

Connecteur pour montage en facade embase mâle 3 pôles 13 A 250 V/AC IP68 Weipu SP1312 / P 3

Conrad Electronic

4,16 €^*

Connecteur de câble mâle, droit 3 pôles 13 A 250 V/AC IP68 Weipu SP1310 / P 3 I

Conrad Electronic

3,58 €^*

connecteur de cable mâle, droit 4 pôles 5 A 200 V/AC IP68 Weipu SP1310 / P 4 I

Conrad Electronic

3,58 €^*

connecteur de cable femelle, droit 3 pôles 13 A 250 V/AC IP68 Weipu SP1310 / S 3 I

Conrad Electronic

3,58 €^*

TRU COMPONENTS 1168962 Connecteur circulaire confectionné mâle, droit, femelle, droit Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

7,91 €^*

Connecteur de cable circulaire mâle, droit Ø 12 2 pôles 250 V/AC 13 A IP67 Push-Pull Weipu SF1210/P2 I

Conrad Electronic

9,16 €^*

circulaire femelle, droit Ø 12 3 pôles 250 V/AC 13 A IP67 Push-Pull Weipu SF1212/S3

Conrad Electronic

6,66 €^*

TRU COMPONENTS TC-13895576 Connecteur rond mâle, Contact femelle Nombre total de pôles: 2 Série (connecteur rond): GX12

Conrad Electronic

3,16 €^*

Capuchon d'étanchéité IP68 Contenu: 1 pc(s) Weipu SP2111

Conrad Electronic

0,50 €^*

TRU COMPONENTS TC-13895624 Connecteur rond mâle, Contact femelle Nombre total de pôles: 9 Série (connecteur rond): GX16

Conrad Electronic

3,99 €^*

TRU COMPONENTS 1094581 Adaptateur pour connecteur circulaire mâle, droit, femelle, droit Nombre total de pôles: 4 1 pc(s

Conrad Electronic

14,16 €^*

-30%

TE Connectivity 1445807-3 Cosse cylindrique mâle mâle, droit Nombre total de pôles: 9 Série (connecteur rond): CPC 1 pc(

Conrad Electronic

7,08 €

4,99 €^*

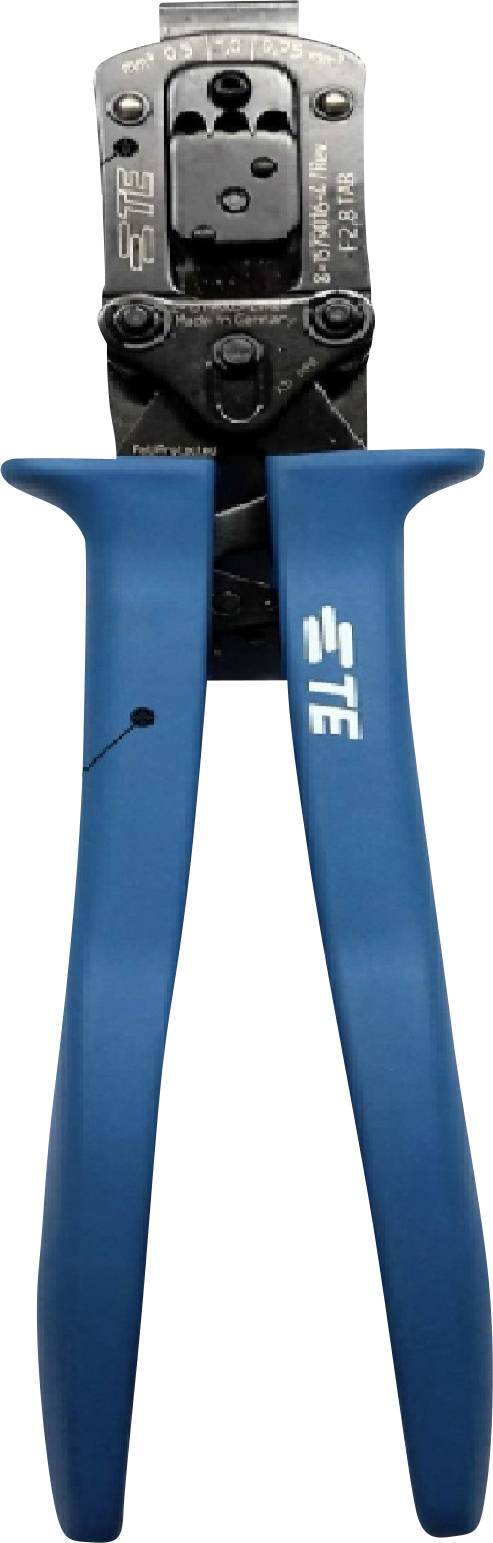

TE Connectivity 2255148-1 Outil de sertissage pour connecteurs circulaires Nombre total de pôles: 9 1 pc(s)

Conrad Electronic

745,83 €^*

TE Connectivity 1011-259-0305 Cosse cylindrique mâle Boîtier-Décharge de traction Nombre total de pôles: 3 Série (connec

Conrad Electronic

1,91 €^*

"Prise femelle série Buccaneer 7000 Bulgin Buccaneer 7000 PXP7012/06S/ST 1 pc(s)"

Conrad Electronic

14,16 €^*

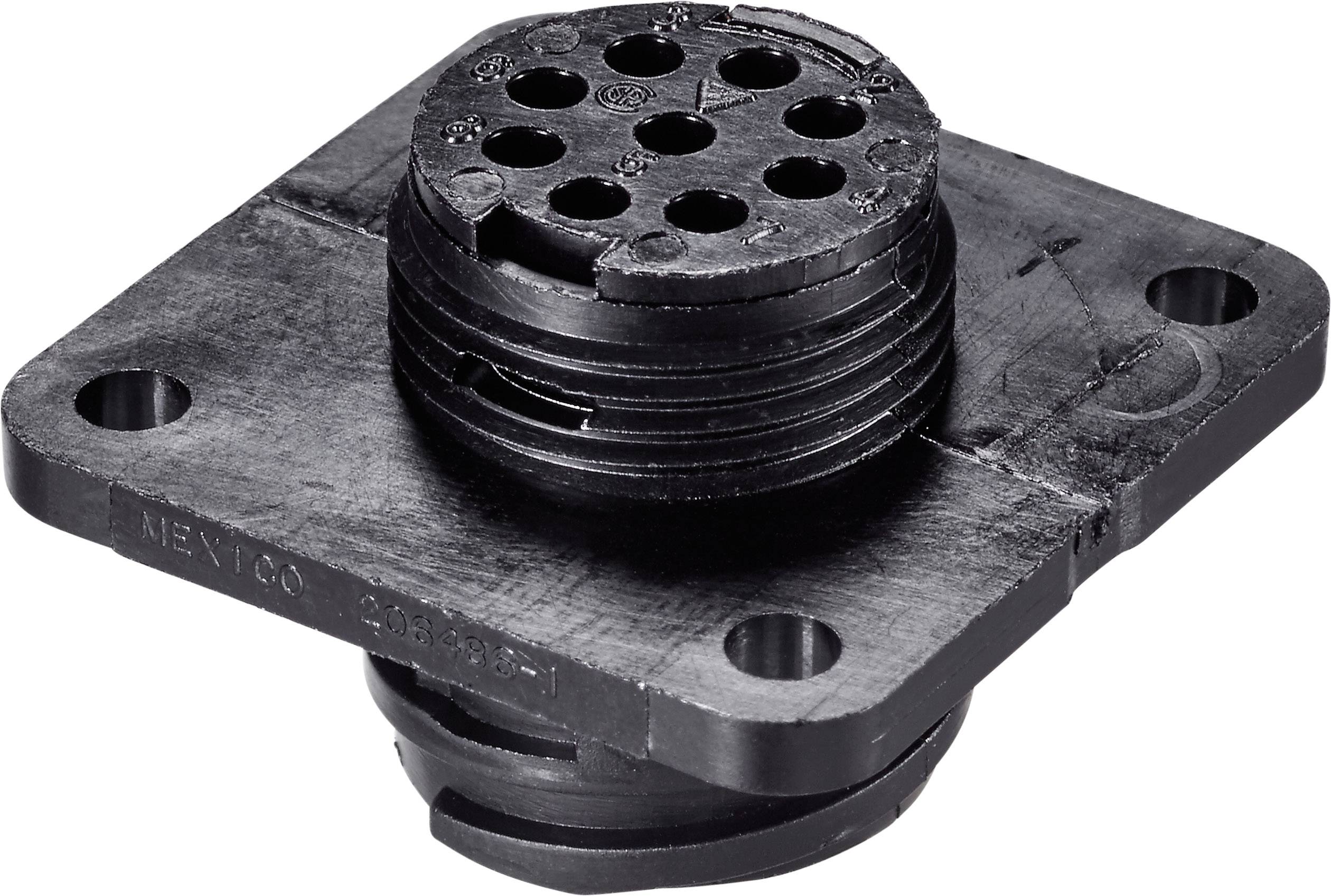

TE Connectivity 206486-1 Cosse cylindrique mâle femelle, droit Nombre total de pôles: 9 Série (connecteur rond): CPC 1 p
