Name: binder 09 0121 79 06-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 6 Série (connecteur rond): 723 1 pc(s)
Brand: binder
SKU: 3214588
Availability: InStock

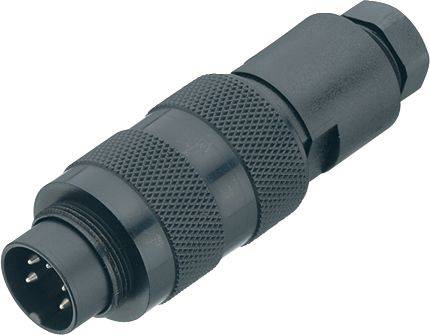

Un connecteur noir cylindrique avec plusieurs broches métalliques, typique des connexions audio électroniques ou techniques.

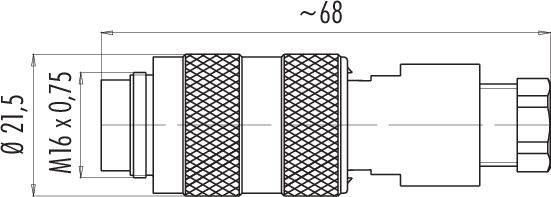

Dessin technique d'un connecteur fileté M16 x 0,75, diamètre extérieur de 21,5 mm et longueur d'environ 68 mm.

Le diagramme d'une prise DIN 6 broches montre la disposition des broches, numérotées de 1 à 6, dans un motif circulaire.

1/3

Photo non contractuelle

Type de produit

Fiche mâle de câble

Forme

mâle, droit

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

1 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (33,33 € / unité(s))

33,33 €

Plus que 1 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

09 0121 79 06 série 723

Fiche mâle pour câble M16 IP67
Nombre de pôles : 6 DIN
6,0 - 8,0 mm
non blindé
À souder
IP67

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : I
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Passe-câble : 6,0 - 8,0 mm
Type de montage : montage sur câble

Type: 09 0121 79 06

Type de produit: Fiche mâle de câble

Forme: mâle, droit

Nombre total de pôles: 6

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 5 A

Courant nominal - arrondi: 5 A

Fermeture: vis

Tension nominale: 250 V

Matériau du contact: CuZn

Matériau boîtier: PA

: AWG 18

Référence fabricant: 09 0121 79 06-20

Nombre de pôles: 6

Section max.: 0.75 mm²

Gamme de section: 0.75 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 723

Documents et téléchargements

Fiche technique

Fiche technique 3214588 binder 09 0121 79 06-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 6 Série (connecteur rond): 723 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3214588 binder 09 0121 79 06-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 6 Série (connecteur rond): 723 1 pc(s)

Description

Ces sept séries de connecteurs cylindriques miniatures sont adaptés à une large gamme d'applications grâce à un large choix de systèmes de verrouillage, d'ordres de contact, de types de protection IP et de connecteurs. Les clients peuvent choisir entre un verrouillage Push-pull, Snap-in, baïonnette et M16. Selon la série, des connecteurs de 2 à 24 contacts sont disponibles en version câble ou à bride. Les types de raccordement sont les cosses à sertir, à souder par immersion, à visser et à souder, les torons et les câbles moulés. Comme tous les Binder, ces connecteurs miniatures sont fabriqués à partir de matériaux de haute qualité pour une longue durée de vie et une grande fiabilité. De nombreuses sont homologuées UL et VDE, certaines sont conformes ASIG.

Propriétés :

• Indice de protection IP40, IP67, IP67 ou IP68
• 2 à 24 pôles
• Versions de câble droites et coudées
• Modèles à bride
• Contacts en laiton et en bronze plaqués or ou argent
• 1000 cycles d'accouplement et plus
• Plusieurs systèmes de verrouillage, y compris baïonnette, Snap-in et M16

Ce texte a été traduit par une machine.
