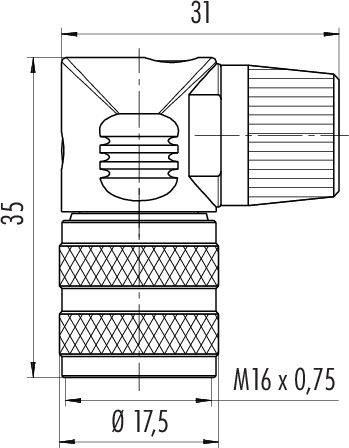

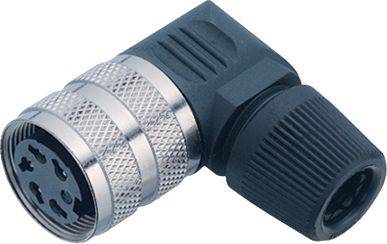

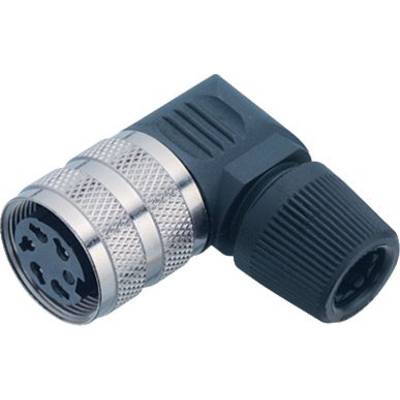

binder 09 0144 72 06-20 Prise coudée femelle, coudé Nombre total de pôles: 6 Série (connecteur rond): 682 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Prise coudée
Forme
femelle, coudé
Nombre total de pôles
6
Connexion
à souder
Contenu
1 pc(s)
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
17,49 €
3
5% = 0,86 €
16,63 €
5
7% = 1,21 €
16,28 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (17,49 € / unité(s))
17,49 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
09 0144 72 06 série 682
- Prise coudée M16 IP40
- Nombre de pôles : 6 DIN
- 6,0 - 8,0 mm
- non blindé
- À souder
- IP40
Caractéristiques techniques
- Compatibilité CEM : non blindé
- Résistance d'isolation : ≥ 10¹⁰ Ω
- Résistance de passage : ≤ 5 mΩ
- Groupe d'isolants: III
- Catégorie de surtension : I
- Degré de pollution : 1
- Matériau du corps de contact : PBT (UL94 V-0)
- Passe-câble : 6,0 - 8,0 mm
- Type de montage : montage sur câble
- Type
09 0144 72 06
- Type de produit
Prise coudée
- Forme
femelle, coudé
- Nombre total de pôles
6
- Connexion
à souder
- Contenu
1 pc(s)
- Courant nominal
5 A
- Courant nominal - arrondi
5 A
- Fermeture
vis
- Tension nominale
250 V
- Matériau du contact
CuSn
- Matériau boîtier
PA
AWG 18
- Référence fabricant
09 0144 72 06-20
- Nombre de pôles
6
- Section max.
0.75 mm²
- Gamme de section
0.75 mm² (max)
- Conforme à la norme RoHS
oui
IP40
- Série
682
Documents et téléchargements
Fiche technique
Fiche technique 3214688 binder 09 0144 72 06-20 Prise coudée femelle, coudé Nombre total de pôles: 6 Série (connecteur rond): 682 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3214688 binder 09 0144 72 06-20 Prise coudée femelle, coudé Nombre total de pôles: 6 Série (connecteur rond): 682 1 pc(s)
Description
Ces sept séries de connecteurs cylindriques miniatures sont adaptés à une large gamme d'applications grâce à un large choix de systèmes de verrouillage, d'ordres de contact, de types de protection IP et de connecteurs. Les clients peuvent choisir entre un verrouillage Push-pull, Snap-in, baïonnette et M16. Selon la série, des connecteurs de 2 à 24 contacts sont disponibles en version câble ou à bride. Les types de raccordement sont les cosses à sertir, à souder par immersion, à visser et à souder, les torons et les câbles moulés. Comme tous les Binder, ces connecteurs miniatures sont fabriqués à partir de matériaux de haute qualité pour une longue durée de vie et une grande fiabilité. De nombreuses sont homologuées UL et VDE, certaines sont conformes ASIG.
Propriétés :
• Indice de protection IP40, IP67, IP67 ou IP68
• 2 à 24 pôles
• Versions de câble droites et coudées
• Modèles à bride
• Contacts en laiton et en bronze plaqués or ou argent
• 1000 cycles d'accouplement et plus
• Plusieurs systèmes de verrouillage, y compris baïonnette, Snap-in et M16
Ce texte a été traduit par une machine.
Propriétés :
• Indice de protection IP40, IP67, IP67 ou IP68
• 2 à 24 pôles
• Versions de câble droites et coudées
• Modèles à bride
• Contacts en laiton et en bronze plaqués or ou argent
• 1000 cycles d'accouplement et plus
• Plusieurs systèmes de verrouillage, y compris baïonnette, Snap-in et M16
