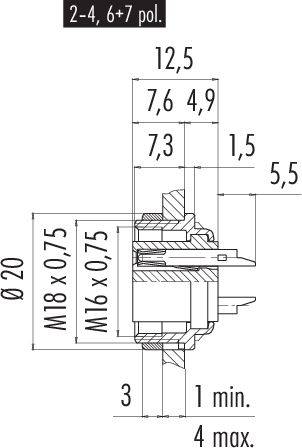

Photo non contractuelle
binder 09 0304 80 02-20 Embase femelle femelle, droit, embase femelle Nombre total de pôles: 2 Série (connecteur rond):
EAN :
Ref. fabricant :
Code produit :
Type de produit
Embase femelle
Forme
femelle, droit
embase femelle
Nombre total de pôles
2
Connexion
à souder
Contenu
1 pc(s)
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
8,33 €
3
6% = 1,44 €
7,85 €
5
8% = 3,35 €
7,66 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (8,33 € / unité(s))
8,33 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
09 0304 80 02 série 680
- Boîte à bride M16 IP40
- Nombre de pôles: 2
- non blindé
- À souder
- IP40
- vissable par l'avant
Nos services :
Caractéristiques techniques
- Compatibilité CEM : non blindé
- Résistance d'isolation : ≥ 10¹⁰ Ω
- Résistance de passage : ≤ 5 mΩ
- Groupe d'isolants: III
- Catégorie de surtension : I
- Degré de pollution : 1
- Matériau du corps de contact : PBT (UL94 V-0)
- Type de montage : montage sur boîtier
- Type
09 0304 80 02
- Type de produit
Embase femelle
- Forme
femelle, droit
embase femelle
- Nombre total de pôles
2
- Connexion
à souder
- Contenu
1 pc(s)
- Courant nominal
7 A
- Courant nominal - arrondi
7 A
- Fermeture
vis
- Tension nominale
250 V
- Matériau du contact
CuSn
- Matériau boîtier
zinc moulé sous pression nickelé
AWG 18
- Référence fabricant
09 0304 80 02-20
- Nombre de pôles
2
- Section max.
0.75 mm²
- Gamme de section
0.75 mm² (max)
- Conforme à la norme RoHS
oui
IP40
- Série
680
Documents et téléchargements
Fiche technique
Fiche technique 3214773 binder 09 0304 80 02-20 Embase femelle femelle, droit, embase femelle Nombre total de pôles: 2 Série (connecteur rond):
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3214773 binder 09 0304 80 02-20 Embase femelle femelle, droit, embase femelle Nombre total de pôles: 2 Série (connecteur rond):
Description
Ces sept séries de connecteurs cylindriques miniatures sont adaptés à une large gamme d'applications grâce à un large choix de systèmes de verrouillage, d'ordres de contact, de types de protection IP et de connecteurs. Les clients peuvent choisir entre un verrouillage Push-pull, Snap-in, baïonnette et M16. Selon la série, des connecteurs de 2 à 24 contacts sont disponibles en version câble ou à bride. Les types de raccordement sont les cosses à sertir, à souder par immersion, à visser et à souder, les torons et les câbles moulés. Comme tous les Binder, ces connecteurs miniatures sont fabriqués à partir de matériaux de haute qualité pour une longue durée de vie et une grande fiabilité. De nombreuses sont homologuées UL et VDE, certaines sont conformes ASIG.
Propriétés :
• Indice de protection IP40, IP67, IP67 ou IP68
• 2 à 24 pôles
• Versions de câble droites et coudées
• Modèles à bride
• Contacts en laiton et en bronze plaqués or ou argent
• 1000 cycles d'accouplement et plus
• Plusieurs systèmes de verrouillage, y compris baïonnette, Snap-in et M16
Ce texte a été traduit par une machine.
Propriétés :
• Indice de protection IP40, IP67, IP67 ou IP68
• 2 à 24 pôles
• Versions de câble droites et coudées
• Modèles à bride
• Contacts en laiton et en bronze plaqués or ou argent
• 1000 cycles d'accouplement et plus
• Plusieurs systèmes de verrouillage, y compris baïonnette, Snap-in et M16
Ce texte a été traduit par une machine.
