Name: binder 09 0330 00 12-20 Prise de câble femelle, droit Nombre total de pôles: 12 Série (connecteur rond): 680 1 pc(s)
Brand: binder
SKU: 3214916
Availability: InStock

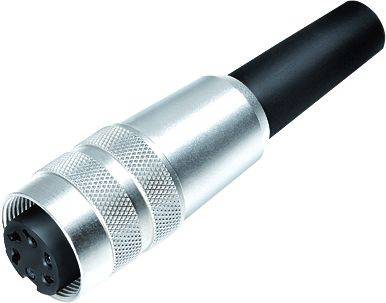

Une fiche multibroche ronde avec boîtier métallique et câble noir, adaptée pour les connexions audio ou de données.

Dessin technique d'une fiche cylindrique. Dimensions : longueur 63 mm, diamètre 17,2 mm, filetage M16 x 0,75.

'Configuration des broches d'un connecteur 12 broches : A à M représentent les positions des broches. Un motif de toile est utilisé pour l'orientation.'

1/3

Photo non contractuelle

Type de produit

Prise de câble

Forme

femelle, droit

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

675 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (20,83 € / unité(s))

20,83 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

09 0330 00 12 série 680

Prise de câble M16 IP40
Nombre de pôles : 12
3,0 - 6,0 mm
non blindé
À souder
IP40

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : I
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Passage de câble : 3.0 - 6.0 mm
Type de montage : montage sur câble

Type: 09 0330 00 12

Type de produit: Prise de câble

Forme: femelle, droit

Nombre total de pôles: 12

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Fermeture: vis

Tension nominale: 60 V

Matériau du contact: CuSn

Matériau boîtier: PA

: AWG 24

Référence fabricant: 09 0330 00 12-20

Nombre de pôles: 12

Section max.: 0.25 mm²

Gamme de section: 0.25 mm² (max)

Conforme à la norme RoHS: oui

: IP40

Série: 680

Documents et téléchargements

Fiche technique

Fiche technique 3214916 binder 09 0330 00 12-20 Prise de câble femelle, droit Nombre total de pôles: 12 Série (connecteur rond): 680 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3214916 binder 09 0330 00 12-20 Prise de câble femelle, droit Nombre total de pôles: 12 Série (connecteur rond): 680 1 pc(s)

Description

Ces sept séries de connecteurs cylindriques miniatures sont adaptés à une large gamme d'applications grâce à un large choix de systèmes de verrouillage, d'ordres de contact, de types de protection IP et de connecteurs. Les clients peuvent choisir entre un verrouillage Push-pull, Snap-in, baïonnette et M16. Selon la série, des connecteurs de 2 à 24 contacts sont disponibles en version câble ou à bride. Les types de raccordement sont les cosses à sertir, à souder par immersion, à visser et à souder, les torons et les câbles moulés. Comme tous les Binder, ces connecteurs miniatures sont fabriqués à partir de matériaux de haute qualité pour une longue durée de vie et une grande fiabilité. De nombreuses sont homologuées UL et VDE, certaines sont conformes ASIG.

Propriétés :

• Indice de protection IP40, IP67, IP67 ou IP68
• 2 à 24 pôles
• Versions de câble droites et coudées
• Modèles à bride
• Contacts en laiton et en bronze plaqués or ou argent
• 1000 cycles d'accouplement et plus
• Plusieurs systèmes de verrouillage, y compris baïonnette, Snap-in et M16

Ce texte a été traduit par une machine.

Description

Quel type de connecteur rond cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

TRU COMPONENTS TC-13895632 Connecteur rond mâle, Contact femelle Nombre total de pôles: 2 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

TRU COMPONENTS TC-13895648 Connecteur rond mâle, Contact femelle Nombre total de pôles: 6 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

TRU COMPONENTS 1229336 Connecteur circulaire confectionné femelle, droit, embase mâle Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

14,16 €^*

TRU COMPONENTS TC-13895636 Connecteur rond mâle, Contact femelle Nombre total de pôles: 3 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

Connecteur de câble mâle, droit 2 pôles 13 A 250 V/AC IP68 Weipu SP1310 / P 2 I

Conrad Electronic

3,58 €^*

TE Connectivity 0462-209-16141 Contact unique pour connecteurs circulaires femelle, droit Série (connecteur rond): DT 1

Conrad Electronic

0,71 €^*

TRU COMPONENTS 739653 Connecteur circulaire confectionné mâle, droit, femelle, droit Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

5,83 €^*

Connecteur pour montage en facade embase mâle 3 pôles 13 A 250 V/AC IP68 Weipu SP1312 / P 3

Conrad Electronic

4,16 €^*

Connecteur de câble mâle, droit 3 pôles 13 A 250 V/AC IP68 Weipu SP1310 / P 3 I

Conrad Electronic

3,58 €^*

connecteur de cable mâle, droit 4 pôles 5 A 200 V/AC IP68 Weipu SP1310 / P 4 I

Conrad Electronic

3,58 €^*

connecteur de cable femelle, droit 3 pôles 13 A 250 V/AC IP68 Weipu SP1310 / S 3 I

Conrad Electronic

3,58 €^*

TRU COMPONENTS 1168962 Connecteur circulaire confectionné mâle, droit, femelle, droit Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

7,91 €^*

Connecteur de cable circulaire mâle, droit Ø 12 2 pôles 250 V/AC 13 A IP67 Push-Pull Weipu SF1210/P2 I

Conrad Electronic

9,16 €^*

circulaire femelle, droit Ø 12 3 pôles 250 V/AC 13 A IP67 Push-Pull Weipu SF1212/S3

Conrad Electronic

6,66 €^*

TRU COMPONENTS TC-13895576 Connecteur rond mâle, Contact femelle Nombre total de pôles: 2 Série (connecteur rond): GX12

Conrad Electronic

3,16 €^*

Capuchon d'étanchéité IP68 Contenu: 1 pc(s) Weipu SP2111

Conrad Electronic

0,50 €^*

TRU COMPONENTS TC-13895624 Connecteur rond mâle, Contact femelle Nombre total de pôles: 9 Série (connecteur rond): GX16

Conrad Electronic

3,99 €^*

TRU COMPONENTS 1094581 Adaptateur pour connecteur circulaire mâle, droit, femelle, droit Nombre total de pôles: 4 1 pc(s

Conrad Electronic

14,16 €^*

binder 99 2029 02 12-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 12 Série (connecteur rond): 581 1 pc(s)

Conrad Electronic

22,49 €^*

"Connecteur circulaire miniature série 680 binder 09-0328-00-07 1 pc(s)"

Conrad Electronic

9,16 €^*

binder 99 0650 00 12-20 Prise de câble femelle, droit Nombre total de pôles: 12 Série (connecteur rond): 678 1 pc(s)

Conrad Electronic

30,83 €^*

binder 09 0330 02 12-20 Prise de câble femelle, droit Nombre total de pôles: 12 Série (connecteur rond): 680 1 pc(s)

Conrad Electronic

22,49 €^*

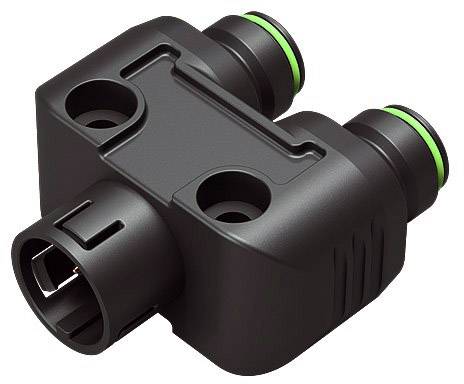

binder 79 9179 000 03 Connecteur rond Adaptateur forme Y Nombre total de pôles: 3 1 pc(s)

Conrad Electronic

24,99 €^*

binder 09 0148 70 12-20 Prise coudée femelle, coudé Nombre total de pôles: 12 Série (connecteur rond): 682 1 pc(s)

Conrad Electronic

25,83 €^*

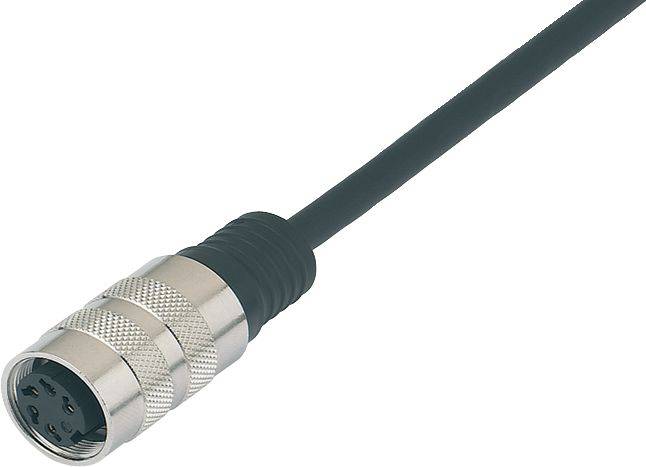

binder 79 6072 20 08-20 Connecteur circulaire confectionné femelle, droit Nombre total de pôles: 8 Série (connecteur ron

Conrad Electronic

43,33 €^*

binder 09-0411-00-04 Cosse cylindrique mâle embase mâle Nombre total de pôles: 4 Série (connecteur rond): 712 20 pc(s)

Conrad Electronic

265,83 €^*

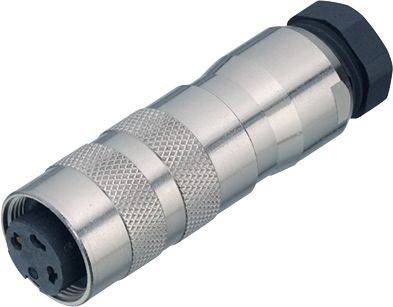

binder 99 5630 15 12-20 Prise de câble femelle, droit Nombre total de pôles: 12 Série (connecteur rond): 423 1 pc(s)

Conrad Electronic

29,16 €^*

Connecteur IP67 mâle, droit Weipu 814085 1 pc(s)

Conrad Electronic

5,41 €^*

binder 99 5130 60 12 Prise de câble Nombre total de pôles: 12 1 pc(s)

Conrad Electronic

32,49 €^*

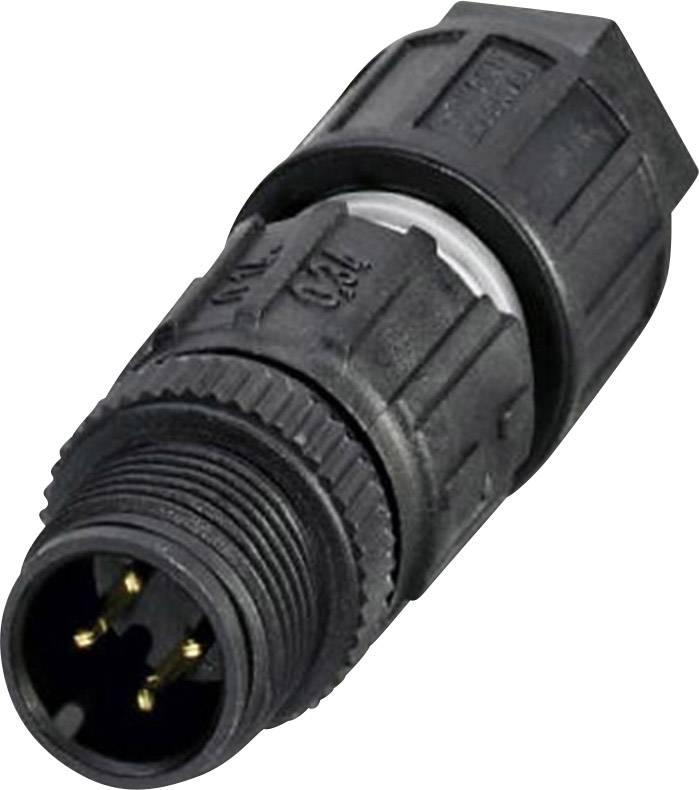

Connecteur capteur/actionneur Contenu: 1 pc(s) Phoenix Contact SACC-M12MS-4QO-0,34 1641714
