Name: binder 09 0572 02 08-20 Prise de câble femelle, droit Nombre total de pôles: 8 Série (connecteur rond): 680 1 pc(s)
Brand: binder
SKU: 3215090
Availability: InStock

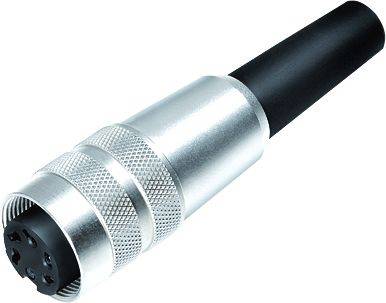

Un connecteur dans un boîtier métallique avec plusieurs broches, typiquement utilisé pour les connexions audio ou de données, sur un fond blanc.

Dessin technique d'un assemblage par vis. Diamètre 17,2 mm, longueur 50 mm, filetage M16 x 0,75.

Diagramme d'un connecteur circulaire à 8 broches avec numérotation des emplacements de 1 à 8. Les nombres sont répartis uniformément autour du cercle, avec une encoche en bas.

1/3

Photo non contractuelle

Type de produit

Prise de câble

Forme

femelle, droit

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

26 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (15,83 € / unité(s))

15,83 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

09 0572 02 08 série 680

Prise de câble M16 IP40
Nombre de pôles : 8 DIN
6,0 - 8,0 mm
non blindé
À souder
IP40

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: III
Catégorie de surtension : I
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Passe-câble : 6,0 - 8,0 mm
Type de montage : montage sur câble

Type: 09 0572 02 08

Type de produit: Prise de câble

Forme: femelle, droit

Nombre total de pôles: 8

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 5 A

Courant nominal - arrondi: 5 A

Fermeture: vis

Tension nominale: 60 V

Matériau du contact: CuSn

Matériau boîtier: PA

: AWG 18

Référence fabricant: 09 0572 02 08-20

Nombre de pôles: 8

Section max.: 0.75 mm²

Gamme de section: 0.75 mm² (max)

Conforme à la norme RoHS: oui

: IP40

Série: 680

Documents et téléchargements

Fiche technique

Fiche technique 3215090 binder 09 0572 02 08-20 Prise de câble femelle, droit Nombre total de pôles: 8 Série (connecteur rond): 680 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215090 binder 09 0572 02 08-20 Prise de câble femelle, droit Nombre total de pôles: 8 Série (connecteur rond): 680 1 pc(s)

Description

Ces sept séries de connecteurs cylindriques miniatures sont adaptés à une large gamme d'applications grâce à un large choix de systèmes de verrouillage, d'ordres de contact, de types de protection IP et de connecteurs. Les clients peuvent choisir entre un verrouillage Push-pull, Snap-in, baïonnette et M16. Selon la série, des connecteurs de 2 à 24 contacts sont disponibles en version câble ou à bride. Les types de raccordement sont les cosses à sertir, à souder par immersion, à visser et à souder, les torons et les câbles moulés. Comme tous les Binder, ces connecteurs miniatures sont fabriqués à partir de matériaux de haute qualité pour une longue durée de vie et une grande fiabilité. De nombreuses sont homologuées UL et VDE, certaines sont conformes ASIG.

Propriétés :

• Indice de protection IP40, IP67, IP67 ou IP68
• 2 à 24 pôles
• Versions de câble droites et coudées
• Modèles à bride
• Contacts en laiton et en bronze plaqués or ou argent
• 1000 cycles d'accouplement et plus
• Plusieurs systèmes de verrouillage, y compris baïonnette, Snap-in et M16

Ce texte a été traduit par une machine.
