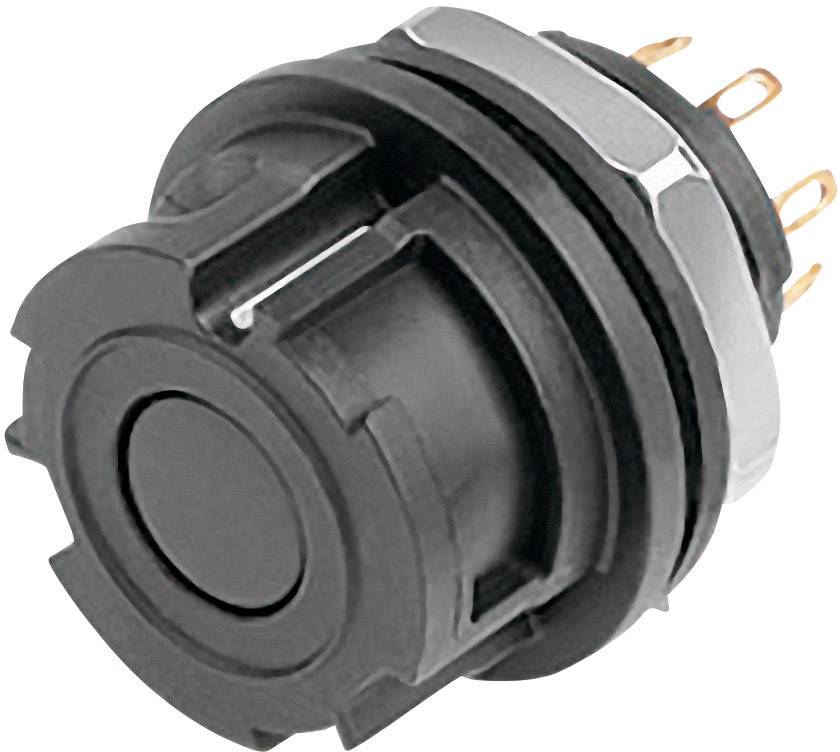

binder 09-0774-000-08 Cosse cylindrique mâle embase femelle Nombre total de pôles: 8 Série (connecteur rond): NCC 1 pc(s
EAN :
Ref. fabricant :
Code produit :
Type de produit
Cosse cylindrique mâle
Forme
embase femelle
Nombre total de pôles
8
Connexion
à souder
Contenu
1 pc(s)
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
16,66 €
3
5% = 0,83 €
15,83 €
5
7% = 1,16 €
15,50 €
10
8% = 1,38 €
15,28 €
25
10% = 1,63 €
15,03 €
50
11% = 1,90 €
14,76 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (16,66 € / unité(s))
16,66 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type
09-0774-000-08
- Type de produit
Cosse cylindrique mâle
- Forme
embase femelle
- Nombre total de pôles
8
- Connexion
à souder
- Contenu
1 pc(s)
- Température max.
+100 °C
- Courant nominal
10 A
- Température min.
-40 °C
- Courant nominal - arrondi
10 A
- Tension nominale
250 V
- Matériau du contact
Au
- Ø câble max.
4 mm
- Diam. câble (min.)
3 mm
- Angle de raccordement
180°
- Référence fabricant
09-0774-000-08
- Gamme de Ø de câble
3 - 4 mm
- Nombre de pôles
8
- Section max.
0.25 mm²
- Gamme de section
0.25 mm² (max)
IP67
- Série
NCC
Documents et téléchargements
Fiche technique
Fiche technique 394293 binder 09-0774-000-08 Cosse cylindrique mâle embase femelle Nombre total de pôles: 8 Série (connecteur rond): NCC 1 pc(s
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 394293 binder 09-0774-000-08 Cosse cylindrique mâle embase femelle Nombre total de pôles: 8 Série (connecteur rond): NCC 1 pc(s
Description
La nouvelle connectique se trouve dans la série 770 NCC - Not Connected Closed. Comme son nom l'indique, lorsque les deux parties ne sont pas accouplées, l'interface est fermée et ce sans composants supplémentaires (capots de protection, masses de coulage ou couvercles à charnière). Au premier coup d'oeil, il est difficile de dire qu'il s'agit d'une connectique électrique étant donné que les éléments de contact sont recouverts par un couvercle à ressort monté à l'intérieur du connecteur. Ce couvercle ferme la zone de contact et protège contre la pénétration de l'eau, la saleté et les corps étrangers. Un autre aspect très intéressant est le fait que les éléments de contact
sont protégés contre les contacts et également contre toute manipulation grâce à cette technique de fermeture. Avec ce nouveau système de fermeture, la série 770 NCC présente un potentiel plus important que les systèmes actuels pour les applications où des connecteurs étanches sont nécessaires et ce sans coûts supplémentaires au niveau des composants et de l'assemblage. Le champ d'application est très large et couvre tous les secteurs. Cependant, ces connecteurs conviennent en particulier pour les appareils de mesure et dans le secteur médical en raison de leur étanchéité.
