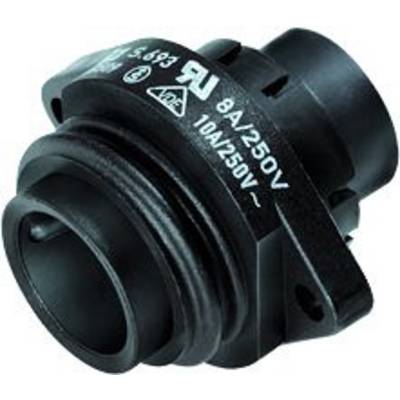

binder 09 4203 00 07-20 Embase à bride embase mâle Nombre total de pôles: 7 + PE Série (connecteur rond): 693 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Embase à bride
Forme
embase mâle
Nombre total de pôles
7 + PE
Connexion
à sertir
Contenu
1 pc(s)
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
5,83 €
5
6% = 0,35 €
5,48 €
10
9% = 0,50 €
5,33 €
25
10% = 0,60 €
5,23 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (5,83 € / unité(s))
5,83 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
09 4203 00 07 série 693
- Connecteur à bride RD24
- Nombre de pôles : 6+PE
- non blindé
- sertissage (les contacts à sertir doivent être commandés séparément)
- IP67
- UL
- ESTI+
- VDE
Caractéristiques techniques
- Compatibilité CEM : non blindé
- Résistance d'isolation : ≥ 10¹⁰ Ω
- Résistance de passage : ≤ 5 mΩ
- Groupe d'isolants: III
- Catégorie de surtension III
- Degré de pollution : 3
- Matériau du corps de contact : PBT
- Type de montage : montage sur boîtier
- Type
09 4203 00 07
- Type de produit
Embase à bride
- Forme
embase mâle
- Nombre total de pôles
7 + PE
- Connexion
à sertir
- Contenu
1 pc(s)
- Courant nominal
10 A
- Courant nominal - arrondi
10 A
- Fermeture
vis
- Contact séquentiel (PE)
oui
- Tension nominale
250 V
- Matériau boîtier
PA
AWG 26 - 16
- Référence fabricant
09 4203 00 07-20
- Nombre de pôles
7
- Section max.
1.50 mm²
- Section (min.)
0.14 mm²
- Gamme de section
0.14 - 1.50 mm²
IP67
- Série
693
Documents et téléchargements
Fiche technique
Fiche technique 3215184 binder 09 4203 00 07-20 Embase à bride embase mâle Nombre total de pôles: 7 + PE Série (connecteur rond): 693 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3215184 binder 09 4203 00 07-20 Embase à bride embase mâle Nombre total de pôles: 7 + PE Série (connecteur rond): 693 1 pc(s)
Description
Notre gamme de connecteurs Power est adaptée à pratiquement toutes les applications basse et haute tension, des systèmes de sécurité et CCTV aux composants Ethernet bus de terrain et aux moteurs AC et DC. Certains modèles répondent aux exigences des environnements les plus extrêmes, aussi bien à l'intérieur qu'à l'extérieur. Différentes options de connexion sont disponibles, les systèmes de verrouillage à baïonnette, M23, M25 et RD24 sont possibles. Certains modèles sont homologués ESTI+, UL et VDE. Pour étendre le champ d'application, les utilisateurs peuvent choisir entre des modèles de câbles et de brides droits et coudés.
Propriétés :
• 3 à 24 contacts, même avec +PE
• Indice de protection IP40 à IP69K
• Homologation UL, VDE et ESTI+
• Formats de câble et de bride
• Connexion à souder, borne à vis, borne à sertir et câble injecté
• Modèles de pare-blindage
