Câbles & connecteurs Connecteurs Connecteurs industriels Technique de raccordement des capteurs/actionneurs

binder Connecteur non confectionné pour capteurs/actionneurs femelle, droit, embase femelle Nombre de pôles: 8 20 pc(s)

Code produit :

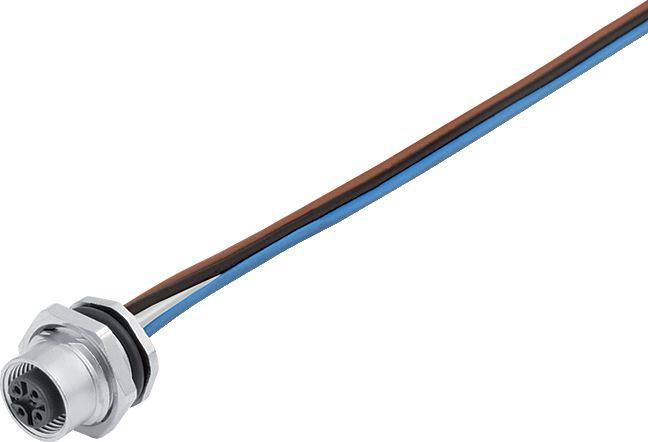

Une fiche métallique avec trois câbles de couleurs (marron, bleu, blanc), adaptée aux connexions électriques ou aux applications industrielles.
Photo non contractuelle
Une fiche métallique avec trois câbles de couleurs (marron, bleu, blanc), adaptée aux connexions électriques ou aux applications industrielles.

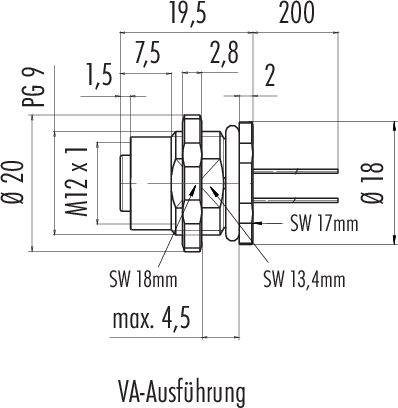

Dessin technique d'une fiche M12 x 1 avec dimensions en mm. Montre le filetage, les diamètres Ø20 et Ø18, et les indications pour la largeur de clé.

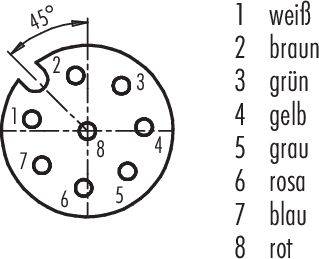

Diagramme d'une prise électrique à 8 broches, numérotées. À gauche, un marqueur d'orientation à 45 degrés. Liste à droite : 1 blanc, 2 marron, 3 vert, 4 jaune, 5 gris, 6 rose, 7 bleu, 8 rouge.
1/3
Photo non contractuelle
Type de produit
Connecteur non confectionné pour capteurs/actionneurs
Forme
femelle, droit
embase femelle
Coté A
M12
Nombre de pôles
8
Tension nominale
30 V
Fiche technique (PDF)
Deutsch (Deutschland)
binder


Afficher des alternatives
Vente et expédition :
Conrad Electronic CGV

Quantité (Paquet(s))
Economie
prix de l'emballage (HT)
1
-
595,83 € €
3
2% = 14,54 €
581,29 € €
5
3% = 20,31 €
575,52 € €
10
4% = 24,19 €
571,64 € €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €

Total (595,83 € / unité(s))
€
Signaler un incident juridique
  • Points forts et détails
  • Caractéristiques techniques
  • Variantes
  • Documents et téléchargements
  • Description
  • Souvent achetés avec

Points forts et détails

  • Boîte à bride M12-ANombre de pôles : 8non blindéTressesIP68/IP69KULPG9 FMT VAvissable par l'avant

Caractéristiques techniques

  • Compatibilité CEM : non blindéRésistance d'isolation > : 10⁸ ΩRésistance intérieure: 3 mΩGroupe d'isolants: IIICatégorie de surtension : IIDegré de pollution : 3Matériau du corps de contact : PAMatériau de verrouillage : acier inoxydableType de montage : montage sur boîtier
Type

76 2532 1111 00008-0200

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

femelle, droit

embase femelle

Coté A

M12

Nombre de pôles

8

Tension nominale

30 V

Courant nominal

2 A

Courant nominal - arrondi

2 A

Section de raccordement (max.)

0.25 mm²

Connexion

extrémités de câbles ouvertes

Codification

A

Matériau du contact

CuSn

Revêtement du contact

Au (or)

Type de montage capteur/actionneur

Montage sur face arrière

IP68/IP69K

Type de fermeture

à vis

Contenu

20 pc(s)

Conforme à la norme RoHS

oui

AWG 24

Fermeture

vis

Matériau boîtier

acier inoxydable

Variantes(Les prix s'entendent HT hors frais de port)

Type
Courant nominal - arrondi
Forme
Nombre de pôles
Tension nominale

binder 09 0381 81 08-20 Connecteur non confectionné pour capteurs/actionneurs embase mâle Nombre de pôles: 8 1 pc(s)
binder 09 0381 81 08-20 Connecteur non confectionné pour capteurs/actionneurs embase mâle Nombre de pôles: 8 1 pc(s)

3216600


09 0381 81 08
1.5 A
embase mâle
8
30 V
binder 09 0431 212 04-20 Connecteur non confectionné pour capteurs/actionneurs embase mâle Nombre de pôles: 4 1 pc(s)
binder 09 0431 212 04-20 Connecteur non confectionné pour capteurs/actionneurs embase mâle Nombre de pôles: 4 1 pc(s)

3216601


09 0431 212 04
embase mâle
4
binder 09 0435 87 04-20 Connecteur non confectionné pour capteurs/actionneurs embase mâle Nombre de pôles: 4 1 pc(s)
binder 09 0435 87 04-20 Connecteur non confectionné pour capteurs/actionneurs embase mâle Nombre de pôles: 4 1 pc(s)

3216614


09 0435 87 04
4 A
embase mâle
4
250 V
binder 09 0437 87 05-20 Connecteur non confectionné pour capteurs/actionneurs embase mâle Nombre de pôles: 5 1 pc(s)
binder 09 0437 87 05-20 Connecteur non confectionné pour capteurs/actionneurs embase mâle Nombre de pôles: 5 1 pc(s)

3216616


09 0437 87 05
4 A
embase mâle
5
60 V
binder 09 3432 92 04-20 Connecteur non confectionné pour capteurs/actionneurs femelle, droit, embase femelle Nombre de pôles: 4 1 pc(s)
binder 09 3432 92 04-20 Connecteur non confectionné pour capteurs/actionneurs femelle, droit, embase femelle Nombre de pôles: 4 1 pc(s)

3216639


09 3432 92 04
4 A
femelle, droit
4
250 V
binder 09 3442 92 05-20 Connecteur non confectionné pour capteurs/actionneurs femelle, droit, embase femelle Nombre de pôles: 5 1 pc(s)
binder 09 3442 92 05-20 Connecteur non confectionné pour capteurs/actionneurs femelle, droit, embase femelle Nombre de pôles: 5 1 pc(s)

3216642


09 3442 92 05
4 A
femelle, droit
5
60 V
binder 09 3491 969 12-20 Connecteur non confectionné pour capteurs/actionneurs embase mâle Nombre de pôles: 12 1 pc(s)
binder 09 3491 969 12-20 Connecteur non confectionné pour capteurs/actionneurs embase mâle Nombre de pôles: 12 1 pc(s)

3216643


09 3491 969 12
1.5 A
embase mâle
12
30 V
binder 70 3441 287 05-20 Connecteur non confectionné pour capteurs/actionneurs embase mâle 0.5 m Nombre de pôles: 5 1 pc(s)
binder 70 3441 287 05-20 Connecteur non confectionné pour capteurs/actionneurs embase mâle 0.5 m Nombre de pôles: 5 1 pc(s)

3216661


70 3441 287 05
4 A
embase mâle
5
60 V
binder 70 3441 785 05-20 Connecteur non confectionné pour capteurs/actionneurs embase mâle 0.5 m Nombre de pôles: 5 1 pc(s)
binder 70 3441 785 05-20 Connecteur non confectionné pour capteurs/actionneurs embase mâle 0.5 m Nombre de pôles: 5 1 pc(s)

3216662


70 3441 785 05
4 A
embase mâle
5
60 V
binder 70 3442 287 05-20 Connecteur non confectionné pour capteurs/actionneurs femelle, droit, embase femelle 0.5 m Nombre de pôles: 5 1 pc(s)
binder 70 3442 287 05-20 Connecteur non confectionné pour capteurs/actionneurs femelle, droit, embase femelle 0.5 m Nombre de pôles: 5 1 pc(s)

3216663


70 3442 287 05
4 A
femelle, droit
5
60 V

Documents et téléchargements

Fiche technique

Deutsch (Deutschland)

Fiche technique 2560952 binder Connecteur non confectionné pour capteurs/actionneurs femelle, droit, embase femelle Nombre de pôles: 8 20 pc(s)

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.Propriétés :• 2 à 12 pôles• IP40 à IP69K• Verrouillage à vis· Montage facile• Homologation UL, VDE et Ecolab• Câbles de raccordement• Versions conformes à la FDA

Ce texte a été traduit par une machine.

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.Propriétés :• 2 à 12 pôles• IP40 à IP69K• Verrouillage à vis· Montage facile• Homologation UL, VDE et Ecolab• Câbles de raccordement• Versions conformes à la FDA

Ce texte a été traduit par une machine.
