binder 76 6119 1111 00006-0200-20 Connecteur non confectionné pour capteurs/actionneurs M8 embase mâle Nombre de pôles:

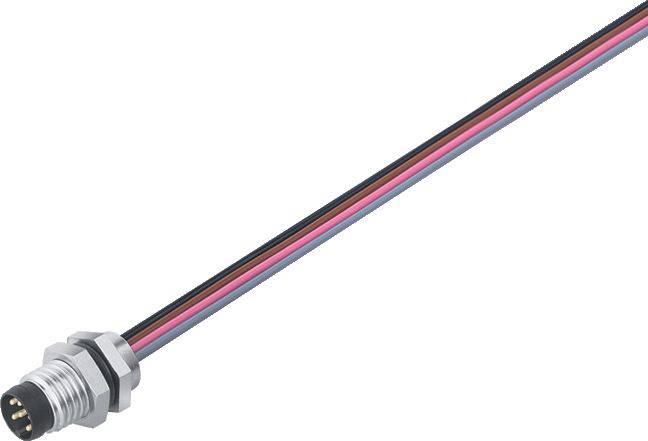

Câble avec fiche à quatre broches dans un boîtier métallique, fils rouges et noirs.

Photo non contractuelle

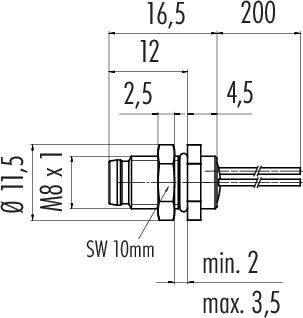

Dessin technique d'un connecteur cylindrique. Dimensions : longueur 16,5 mm, diamètre 11,5 mm, filetage M8x1. Profondeur de montage maximale 3,5 mm.

'Disposition des broches' : fiche ronde à six broches numérotées ; broche 1 marron, 2 blanc, 3 bleu, 4 noir, 5 gris, 6 rose.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

embase mâle

Norme de connecteur

Connectique Sensorik

Coté A

Nombre de pôles

Fiche technique (PDF)

Livraison avant le lun. 30 novembre 2026

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (24,99 € / unité(s))

24,99 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

76 6119 1111 00006-0200 série 718

Connecteur à bride M8
Nombre de pôles : 6
non blindé
Tresses
IP67
UL
vissable par l'avant

Nos services :

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance intérieure: 3 mΩ
Groupe de matériaux isolants : II
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Matériau de verrouillage : zinc moulé nickelé
Type de montage : montage sur boîtier

Type: 76 6119 1111 00006-0200

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: embase mâle

Norme de connecteur: Connectique Sensorik

Coté A: M8

Nombre de pôles: 6

Tension nominale: 30 V

Courant nominal: 1.5 A

Courant nominal - arrondi: 1.5 A

Section de raccordement (max.): 0.14 mm²

Connexion: extrémités de câbles ouvertes

Type de filetage côté du raccordement: M8

Type de filetage connexion des câbles et montage: M8

Matériau du contact: CuZn

Revêtement du contact: Au (or)

Type de montage capteur/actionneur: Montage sur face arrière

: IP67

Type de fermeture: à vis

Référence fabricant: 76 6119 1111 00006-0200-20

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Variantes(Les prix s'entendent HT hors frais de port)

Type

Norme de connecteur

Courant nominal - arrondi

Forme

Type de fermeture

Nombre de pôles

Tension nominale

Type de filetage côté du raccordement

binder 76 6119 1111 00006-0200-20 Connecteur non confectionné pour capteurs/actionneurs M8 embase mâle Nombre de pôles: 6 1 pc(s)

Code produit :3216860

Ce produit

76 6119 1111 00006-0200

Connectique Sensorik

1.5 A

embase mâle

à vis

30 V

binder 09 3389 00 04-20 Connecteur non confectionné pour capteurs/actionneurs M8 mâle, droit Nombre de pôles: 4 1 pc(s)

Code produit :3216634

09 3389 00 04

4 A

mâle, droit

Snap-in

60 V

binder 09 3411 00 03-20 Connecteur non confectionné pour capteurs/actionneurs M8 mâle, droit Nombre de pôles: 3 1 pc(s) Piece

Code produit :3216635

09 3411 00 03

Connectique Sensorik

4 A

mâle, droit

Snap-in

60 V

binder 09 3411 40 03-20 Connecteur non confectionné pour capteurs/actionneurs M8 mâle, droit Nombre de pôles: 3 1 pc(s) Piece

Code produit :3216636

09 3411 40 03

4 A

mâle, droit

Snap-in

10 V30 V

binder 70 3420 005 04-20 Connecteur non confectionné pour capteurs/actionneurs femelle, droit 0.5 m Nombre de pôles: 4 1 pc(s)

Code produit :3216659

70 3420 005 04

4 A

femelle, droit

à vis

30 V

binder 70 3421 005 04-20 Connecteur non confectionné pour capteurs/actionneurs M8 embase mâle 0.5 m Nombre de pôles: 4 1 pc(s)

Code produit :3216660

70 3421 005 04

4 A

embase mâle

à vis

30 V

binder 76 6018 0111 00003-0200-20 Connecteur non confectionné pour capteurs/actionneurs M8 femelle, droit Nombre de pôles: 3 1 pc(s)

Code produit :3216850

76 6018 0111 00003-0200

4 A

femelle, droit

Snap-in

60 V

binder 76 6018 0111 00004-0200-20 Connecteur non confectionné pour capteurs/actionneurs M8 femelle, droit Nombre de pôles: 4 1 pc(s)

Code produit :3216851

76 6018 0111 00004-0200

4 A

femelle, droit

Snap-in

60 V

binder 76 6018 0111 00006-0200-20 Connecteur non confectionné pour capteurs/actionneurs M8 femelle, droit Nombre de pôles: 6 1 pc(s)

Code produit :3216852

76 6018 0111 00006-0200

1.5 A

femelle, droit

à vis

30 V

binder 76 6018 0111 00008-0200-20 Connecteur non confectionné pour capteurs/actionneurs M8 femelle, droit Nombre de pôles: 8 1 pc(s)

Code produit :3216853

76 6018 0111 00008-0200

1.5 A

femelle, droit

à vis

30 V

Documents et téléchargements

Fiche technique

Fiche technique 3216860 binder 76 6119 1111 00006-0200-20 Connecteur non confectionné pour capteurs/actionneurs M8 embase mâle Nombre de pôles:

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3216860 binder 76 6119 1111 00006-0200-20 Connecteur non confectionné pour capteurs/actionneurs M8 embase mâle Nombre de pôles:

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA

Ce texte a été traduit par une machine.
