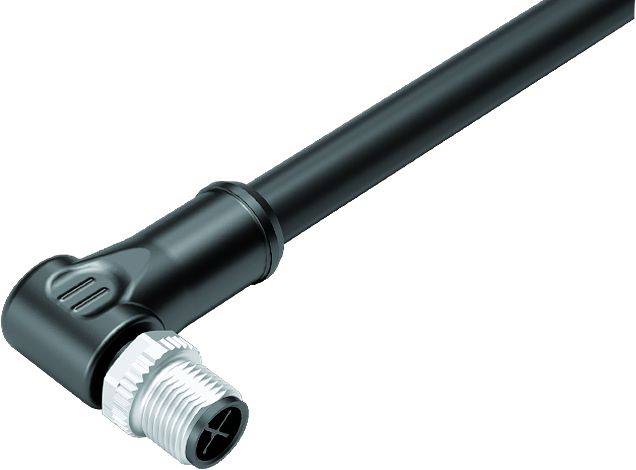

binder 77 0687 0000 50704-0200-20 Connecteur circulaire confectionné mâle, coudé Nombre total de pôles: 4 + PE Série (co
EAN :
Ref. fabricant :
Code produit :
Type de produit
Connecteur circulaire confectionné
Forme
mâle, coudé
Nombre total de pôles
4 + PE
Connexion
câble avec connecteur
Contenu
1 pc(s)
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
34,99 €
3
3% = 1,13 €
33,86 €
5
5% = 1,59 €
33,40 €
10
5% = 1,89 €
33,10 €
25
6% = 2,23 €
32,76 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (34,99 € / unité(s))
34,99 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
77 0687 0000 50704-0200 série 814

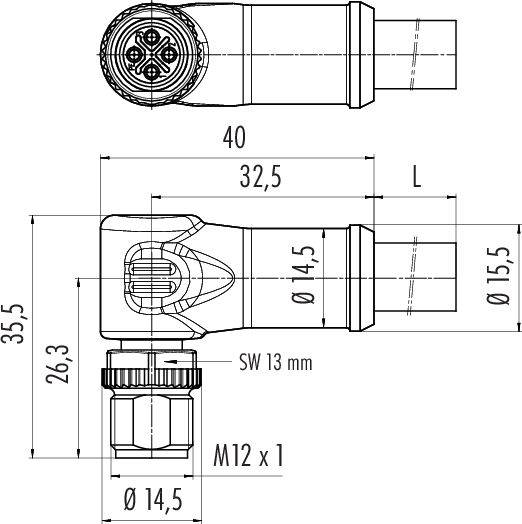

- Connecteur coudé M12-S

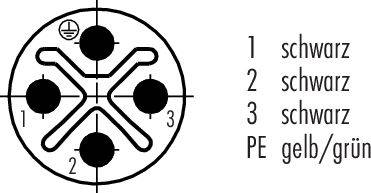

- Nombre de pôles : 3+PE
- non blindé
- Moulé sur le câble
- IP68
- PUR
- noir ignifuge
- 4 x 1,50 mm²
Caractéristiques techniques
- Compatibilité CEM : non blindé
- Résistance de passage : ≤ 5 mΩ
- Groupe de matériaux isolants : II
- Catégorie de surtension III
- Degré de pollution : 3
- Matériau du corps de contact : PUR
- Isolation toron : PP
- Section de câble : 4 x 1.50 mm²
- Vitesse de déplacement : 180 m/min (à 2,5 m)
- Rayon de courbure câble déplacé : ≥ 15 x Ø
- Rayon de courbure câble fixe : ≥ 10 x Ø
- Sans halogène : oui
- Type de montage : montage sur câble
- Type
77 0687 0000 50704-0200
- Type de produit
Connecteur circulaire confectionné
- Forme
mâle, coudé
- Nombre total de pôles
4 + PE
- Connexion
câble avec connecteur
- Couleur
noir
- Contenu
1 pc(s)
- Température max.
80 °C
- Courant nominal
12 A
- Température min.
-50 °C
- Courant nominal - arrondi
12 A
- Fermeture
vis
- Contact séquentiel (PE)
oui
- Tension nominale
630 V
- Matériau du contact
CuZn
- Matériau boîtier
PUR
AWG 16
- Référence fabricant
77 0687 0000 50704-0200-20
- Nombre de pôles
4
- Section max.
1.50 mm²
- Gamme de section
1.50 mm² (max)
- Conforme à la norme RoHS
oui
IP68
- Série
814
Documents et téléchargements
Fiche technique
Fiche technique 3215366 binder 77 0687 0000 50704-0200-20 Connecteur circulaire confectionné mâle, coudé Nombre total de pôles: 4 + PE Série (co
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3215366 binder 77 0687 0000 50704-0200-20 Connecteur circulaire confectionné mâle, coudé Nombre total de pôles: 4 + PE Série (co
Description
Les connecteurs de puissance sont utilisés pour alimenter les moteurs AC, les entraînements et les commutateurs de moteur à des tensions élevées pendant de longues périodes, mais également pour les applications à basse tension telles que les composants Ethernet bus de terrain et les appareils réseau. Il s'agit principalement de connecteurs cylindriques M12, M18 et 7/8" qui peuvent être configurés par le client en fonction de la zone d'utilisation. Les connecteurs M12 avec codage K et S peuvent être utilisés jusqu'à une tension de mesure de 630 V AC.
Propriétés :
• 9 séries de produits
• Divers systèmes de verrouillage, dont M12, M18 et 7/8\"
• Codage, y compris M12 - S, -K, -T, -L et -US
• Indice de protection IP20 à IP69K
• 2 à 8 contacts, dont 2+PE, 3+PE et 4+PE
• Blindé et blindé
• Boîtier PUR et PVC
• Longueurs de câble de 0,5 m à 10 M.
