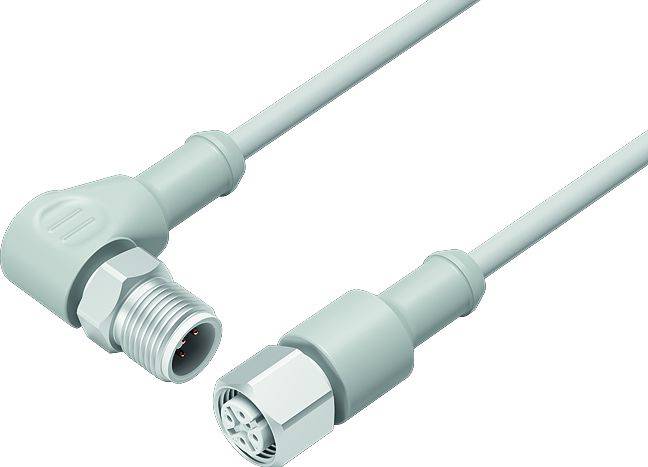

Deux connecteurs gris : à gauche une fiche coudée à cinq broches, à droite un boîtier cylindrique avec des ouvertures correspondantes.

Photo non contractuelle

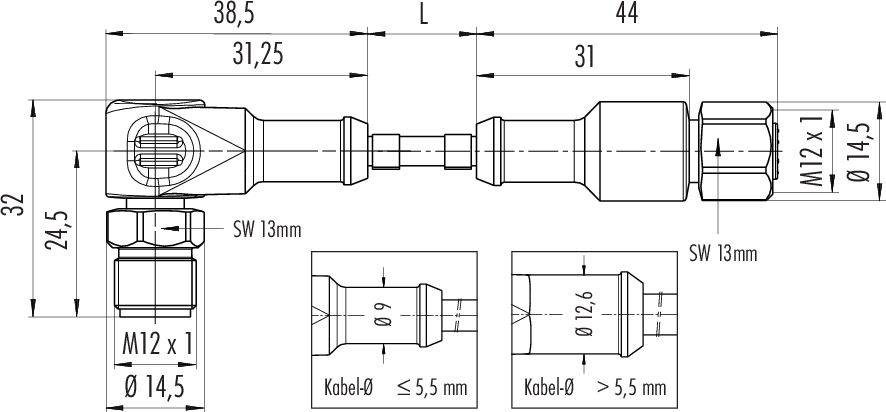

Dessin technique d'un connecteur avec des dimensions en millimètres. Détails sur la longueur, la largeur et la taille du filetage indiqués.

'Brochage d'un connecteur circulaire : 1 marron, 2 blanc, 3 bleu, 4 noir. Fiche tournant de 45°.'

1/3

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

mâle, droit

femelle, droit

Coté A

M12

Coté de raccordement B

M12

Nombre de pôles

Fiche technique (PDF)

Livraison avant le ven. 6 novembre

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (39,99 € / unité(s))

39,99 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

77 3730 3727 20404-0200 série 763

Câble de raccordement M12-A pour l'industrie alimentaire
Nombre de pôles : 4
non blindé
Moulé sur le câble
IP69K
UL listed
ECOLAB
PVC gris
4 x 0,34 mm²
Acier inoxydable

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe de matériaux isolants : II
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PP
Matériau de verrouillage : acier inoxydable
Isolation conducteur : PVC
Section de câble : 4 x 0.34 mm²
Vitesse de déplacement : ≤ 200 m/min (distance horizontale de 5 m)
Rayon de courbure câble déplacé : ≥ 10 x Ø
Rayon de courbure câble fixe : ≥ 5 x Ø
Sans halogène : non
Type de montage : montage sur câble

Type: 77 3730 3727 20404-0200

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Forme: mâle, droit
femelle, droit

Coté A: M12

Coté de raccordement B: M12

Nombre de pôles: 4

Longueur de câble: 2 m

Materiau de la gaine: PVC

Tension nominale: 250 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.34 mm²

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: câble avec connecteur

Couleur: gris

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: M12

Codification: A

Matériau du contact: CuZn

Revêtement du contact: Au (or)

: IP69K
IP67

Température min.: -40 °C

Température max.: 105 °C

Type de fermeture: à vis

Référence fabricant: 77 3730 3727 20404-0200-20

Contenu: 1 pc(s)

Diamètre de câble: 4.8 mm

Variantes(Les prix s'entendent HT hors frais de port)

Type

Norme de connecteur

Courant nominal - arrondi

Forme

Nombre de pôles

Tension nominale

Type de filetage côté du raccordement

binder 09 0381 81 08-20 Connecteur non confectionné pour capteurs/actionneurs M12 embase mâle Nombre de pôles: 8 1 pc(s) Piece

Code produit :3216600

09 0381 81 08

Connectique Sensorik

1.5 A

embase mâle

30 V

M12

binder 09 0431 212 04-20 Connecteur non confectionné pour capteurs/actionneurs M12 embase mâle Nombre de pôles: 4 1 pc(s) Piece

Code produit :3216601

09 0431 212 04

Connectique Sensorik

embase mâle

M12

binder 09 0435 87 04-20 Connecteur non confectionné pour capteurs/actionneurs PG11 embase mâle Nombre de pôles: 4 1 pc(s)

Code produit :3216614

09 0435 87 04

4 A

embase mâle

250 V

PG11

binder 09 0437 87 05-20 Connecteur non confectionné pour capteurs/actionneurs PG11 embase mâle Nombre de pôles: 5 1 pc(s)

Code produit :3216616

09 0437 87 05

Connectique Sensorik

4 A

embase mâle

60 V

PG11

binder 09 3432 92 04-20 Connecteur non confectionné pour capteurs/actionneurs M12 femelle, droit, embase femelle Nombre de pôles: 4 1 pc(s)

Code produit :3216639

09 3432 92 04

Connectique Sensorik

4 A

femelle, droitembase femelle

250 V

M12

binder 09 3442 92 05-20 Connecteur non confectionné pour capteurs/actionneurs femelle, droit, embase femelle Nombre de pôles: 5 1 pc(s)

Code produit :3216642

09 3442 92 05

Connectique Sensorik

4 A

femelle, droitembase femelle

60 V

binder 09 3491 969 12-20 Connecteur non confectionné pour capteurs/actionneurs M12 x 1 embase mâle Nombre de pôles: 12 1 pc(s) Piece

Code produit :3216643

09 3491 969 12

Connectique Sensorik

1.5 A

embase mâle

30 V

M12 x 1

binder 70 3441 287 05-20 Connecteur non confectionné pour capteurs/actionneurs M12 embase mâle 0.5 m Nombre de pôles: 5 1 pc(s)

Code produit :3216661

70 3441 287 05

Connectique Sensorik

4 A

embase mâle

60 V

M12

binder 70 3441 785 05-20 Connecteur non confectionné pour capteurs/actionneurs M16 embase mâle 0.5 m Nombre de pôles: 5 1 pc(s)

Code produit :3216662

70 3441 785 05

4 A

embase mâle

60 V

M16

binder 70 3442 287 05-20 Connecteur non confectionné pour capteurs/actionneurs M12 femelle, droit, embase femelle 0.5 m Nombre de pôles: 5 1 pc(s)

Code produit :3216663

70 3442 287 05

4 A

femelle, droitembase femelle

60 V

M12

Documents et téléchargements

Fiche technique

Fiche technique 3218072 binder 77 3730 3727 20404-0200-20 Connecteur confectionné pour capteurs/actionneurs M12 mâle, droit, femelle, droit 2 m

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3218072 binder 77 3730 3727 20404-0200-20 Connecteur confectionné pour capteurs/actionneurs M12 mâle, droit, femelle, droit 2 m

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA

Ce texte a été traduit par une machine.
